Кабелерезы ручные

Ручной кабелерез перерезает медный или алюминиевый кабель усилием рук, без гидравлики и аккумулятора. В разделе представлена линейка TOR HHD с индексом J: от одиночного провода на 300 мм² до трёхжильного силового кабеля.

В обозначении кабелереза указаны два числа, и это два разных ограничения. Квадратные миллиметры относятся к сечению токопроводящей жилы. Миллиметры в скобках относятся к кабелю целиком: с изоляцией, заполнением и оболочкой. Инструмент ограничивает тот параметр, который достигается первым, и чаще это наружный диаметр.

Диаметр жилы и наружный диаметр кабеля

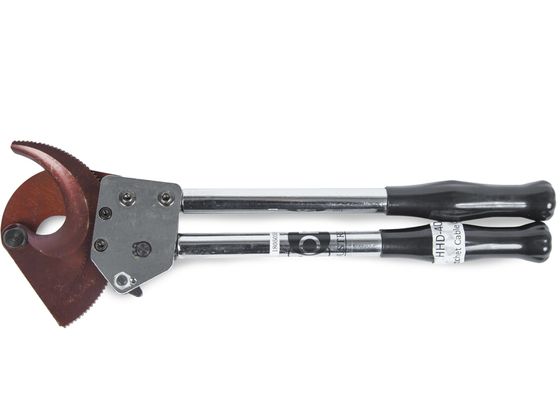

Круглая жила на 300 мм² имеет диаметр 19,5 мм по металлу. Зев у той же модели составляет 40 мм. Разница приходится на изоляцию, заполнение и оболочку, и заранее её обычно не учитывают. У модели на 500 мм² соотношение такое же: 25,2 мм меди при зеве 52 мм.

Пересчёта сечения в диаметр по формуле недостаточно. Кабель измеряют штангенциркулем по оболочке; вычисление по паспорту проводника измерение не заменяет.

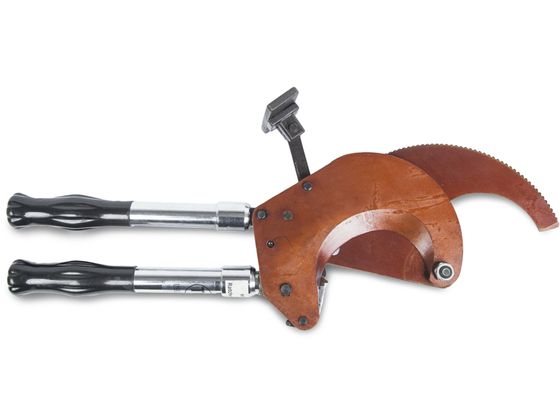

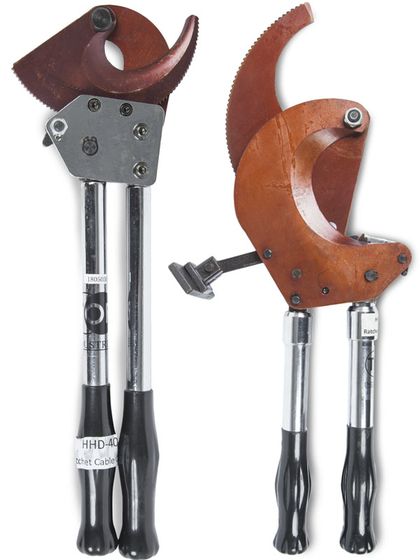

У старших моделей сечение указано по жилам: 3×120 и 3×185 мм². Такая запись означает силовой кабель, а не одиночный провод. Три проводника по 120 мм² дают 360 мм² меди, но в круг вписываются иначе, чем один проводник такого же сечения, и наружный размер у них другой.

Алюминиевый кабель мягче медного при равном сечении, при этом крупные сечения распространены именно в алюминии, и запас усилия там пригодится. Расчёт ведут по самой толстой линии, которая встретится в работе, и выбирают модель на ступень выше.

Габариты инструмента и место реза

Ручной кабелерез работает как рычаг: усилие на кромке создаётся длиной рукояток и размахом рук. Поэтому вместе с кабелем измеряют и место, где будет проходить рез.

Младшая модель имеет длину 346 мм и толщину 38 мм. Она помещается в распределительный щит, в лоток и в кабельный колодец. Старшая при толщине 55 мм раскрывается на 248 мм по ширине и требует 446 мм длины плюс место под ход рукояток.

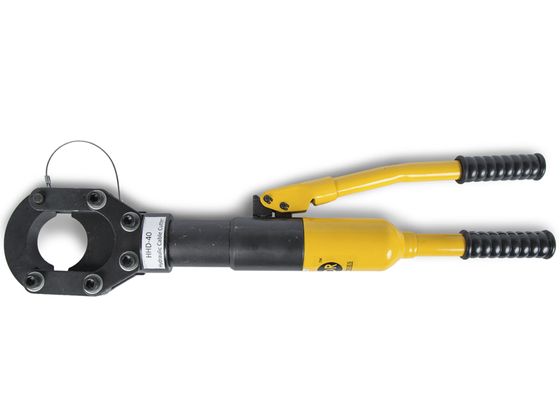

Типичная ошибка на объекте: инструмент подобран по кабелю правильно, а раскрыть рукоятки в готовом щите негде. В такой ситуации кабель либо разделывают снаружи, либо применяют гидравлические ножницы с выносной головкой.

Ограничения по материалу: сталь и броня

Режущая кромка рассчитана на цветной металл: медный и алюминиевый проводник. Сталь значительно твёрже, и результат один: на лезвии остаются забоины, после которых инструмент перестаёт резать и начинает заламывать.

Не допускается резать:

• стальной трос (для него предназначен тросорез с другой формой и закалкой кромки);
• ленточную броню кабеля (нужны секторные ножницы с усиленной головкой или гидравлика);
• стальную проволоку и прутки (задача болторезов);
• медную и алюминиевую шину (плоский прокат режут шинорезом).

Выкрошенная кромка восстановлению не подлежит. Проверить тип кабеля дешевле, чем заменить инструмент.

Форма лезвий и качество торца

Бокорезы и пассатижи режут по принципу клина: жила раздавливается вместо разделения. Болгарка добавляет к этому нагрев и искры, ножовка уводит рез и мнёт торец.

Серповидные лезвия работают как ножницы. Они стягивают проводники к центру и перерезают их сдвигом, сохраняя геометрию.

Ровный торец нужен для соединения. Опрессовка наконечника на смятом торце не даёт полного контакта: переходное сопротивление растёт, соединение греется под нагрузкой. Зачистка изоляции после ровного реза тоже идёт быстрее. Дефект проявится через месяцы работы, и искать его будут не в резе.

Работа под напряжением и уход за инструментом

Резать линию под напряжением допускается только инструментом с диэлектрическими рукоятками на 1000 В и действующим испытанием. Если такой маркировки на рукоятках нет, порядок обычный: обесточить, проверить отсутствие напряжения указателем, заземлить.

Проверять напряжение самим кабелерезом не допускается ни при каких обстоятельствах.

После работы кромку очищают от остатков изоляции, шарнир смазывают. Разболтанный шарнир допускает расхождение лезвий под нагрузкой, и рез из сдвигового снова становится давящим.

При заказе укажите марку кабеля, число и сечение жил, наружный диаметр по оболочке и место, где будет проходить рез.
