Роликовые платформы поворотные

Роликовая платформа поворотная отличается от подкатной опорно-поворотным кругом между рамой и верхней плитой. Груз разворачивается на месте вместе со столом, тележка под ним остаётся на своих роликах. Тяжёлый груз перемещают по цеху без повторного подъёма домкратом на каждом повороте.

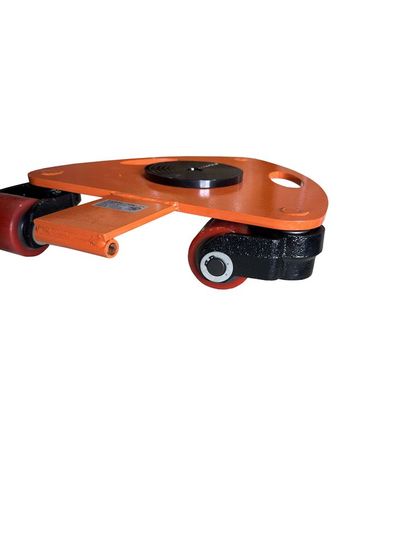

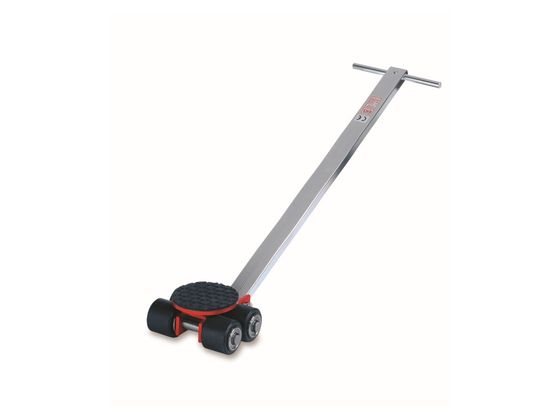

Расшифровка индекса в сериях CRA, X и WCRP

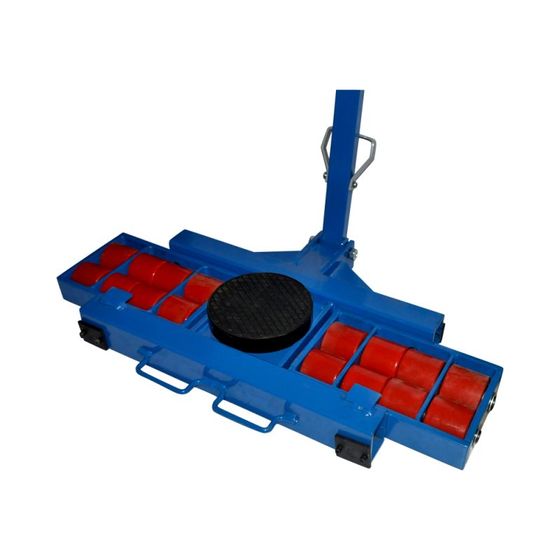

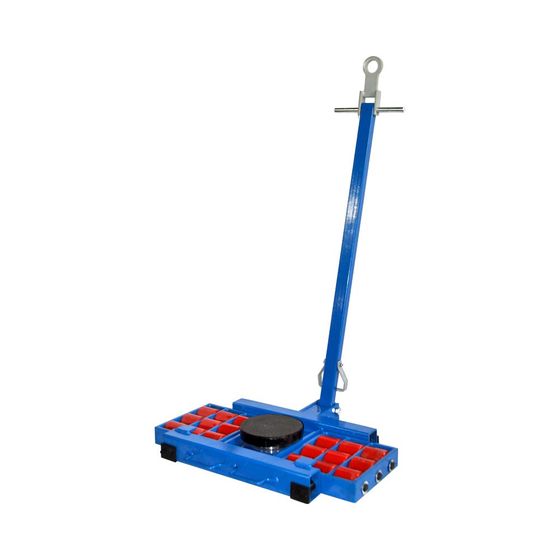

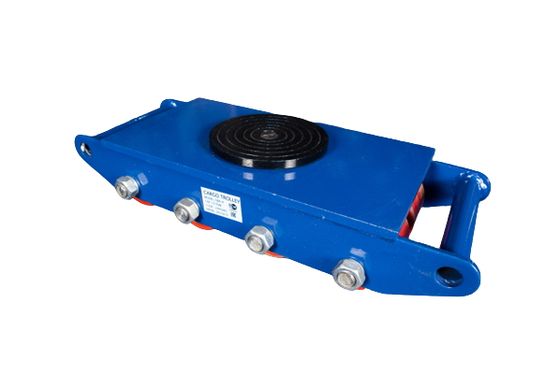

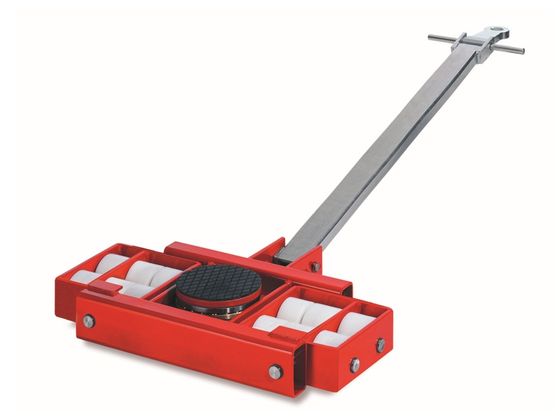

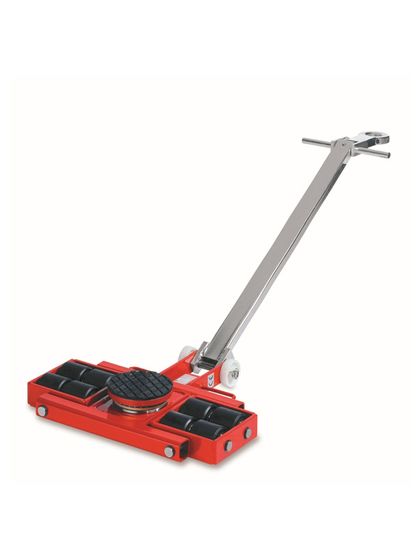

CRA-8 и X8 стоят в соседних подразделах и расшифровываются по-разному. Первая рассчитана на двенадцать тонн, вторая на восемь. Ряд грузоподъёмности по разделу от 2 до 24 т на одно изделие. Индекс сверяют с этой характеристикой модели.

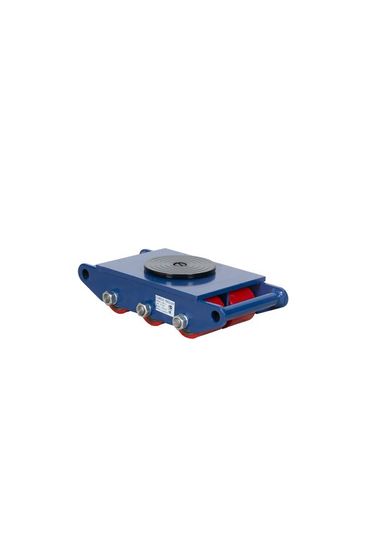

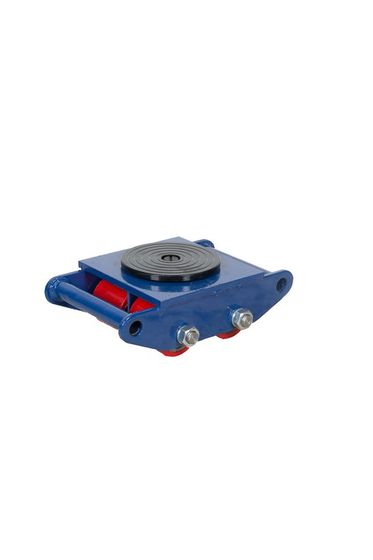

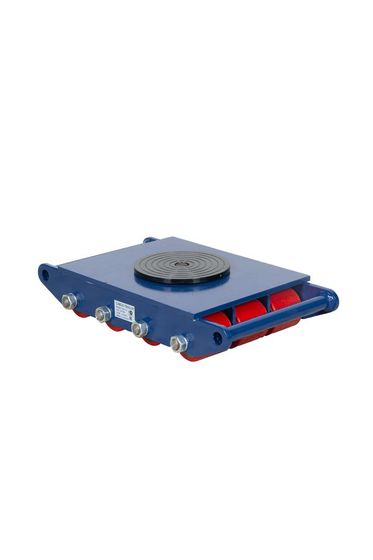

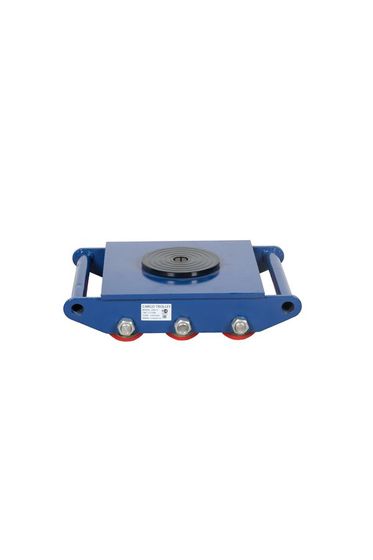

Серия CRA поставляется под двумя марками, TOR и REM, с совпадающими характеристиками внутри типоразмера.

Роликовые платформы поворотные применяют комплектом по числу точек опоры. Крупногабаритный груз вроде трансформатора или пресса ставят сразу на четыре опоры. Одну под станину не подводят.

Размер поворотного стола и точка опоры

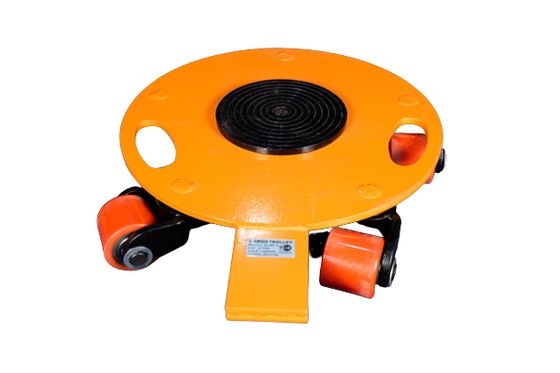

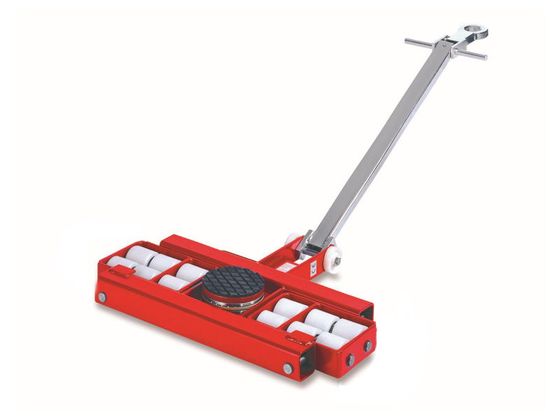

Стол — диск диаметром от 138 до 220 мм, у крупных исполнений прямоугольник 350×187×110 мм. От четырёхтонного исполнения к двадцатичетырёхтонному стол увеличивается заметно медленнее, чем нагрузка. Вся масса угла груза проходит через эту площадку.

Стол подводят под силовой элемент: раму, лапу, литой прилив станины. Поддон, кожух и лист обшивки в этой точке сомнутся раньше, чем груз сдвинется с места.

Собственная высота опор

Собственная высота изделий в разделе 110, 120, 130, 150 и 160 мм. Круг лежит между рамой и столом и поднимает всю конструкцию. Самая низкая поворотная опора начинается со 110 мм, ниже располагаются только опоры без поворотного круга.

Отсюда ограничение по высоте подъёма. Если станину удаётся приподнять на десять сантиметров и не больше, поворотная опора под неё не проходит. Тогда применяют подкатные, а направление движения меняют перестановкой опор.

Материал и размер роликов

Материал катков по всем позициям один: полиуретан. Размер катка 67×72, 80×70 или 110×85 мм, число катков в опоре от трёх до шестнадцати.

Полиуретан не оставляет дорожек на наливном покрытии, эпоксидном полу и полированном бетоне. Стальной каток под многотонным грузом продавливает колею. Стальных катков в этой группе нет ни на одной модели. Для стружки, окалины и горячего цеха их подбирают среди подкатных.

Что уточнить при заказе

Для подбора назовите массу груза, число точек опоры, высоту, на которую его удаётся приподнять, и покрытие пола.
