Тали ручные рычажные ТРШСРп

Таль ручная рычажная предназначена для подъёма груза, удержания его на весу и опускания. Оператор работает рядом с механизмом, в стороне от груза, поэтому таль применяют в колодцах, траншеях, приямках и ремонтных боксах, где подводить питание к точке работы нецелесообразно.

Нижняя граница температуры у ТРШСРп: минус сорок. Климатическое исполнение У1 по ГОСТ 15150 допускает работу и в помещении, и под открытым небом. Этим линейка отличается от ходовых импортных талей, у которых паспортный диапазон заканчивается на минус десяти.

Для зимней площадки разница решающая. Морозная смена не выводит таль ручную рычажную ТРШСРп за пределы паспорта, и ответственность изготовителя за поведение стали сохраняется.

Группа режима 1М: разовый подъём

Таль рассчитана на группу режима не выше 1М по ГОСТ 25835. Это ремонт, монтаж, разовая погрузка: подняли, подержали, опустили.

Для конвейерного цикла, где груз перемещается вверх-вниз всю смену, механизм не подходит. Там применяют электрическую таль: ресурс рычажной рассчитан на меньшее число циклов.

Грузовая цепь и число ветвей

Цепь у всех исполнений одинаковая: круглозвенная калиброванная 6х18 мм, восьмой класс прочности.

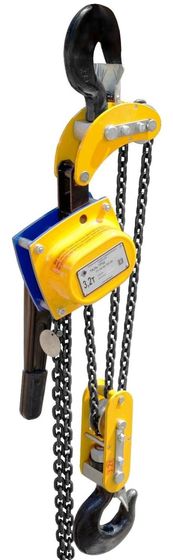

Из этого следует то, чего нет в характеристиках. Три ветви работают полиспастом: выигрыш в силе втрое, проигрыш в скорости втрое. Трёхтонная таль при том же ходе рычага поднимает груз втрое медленнее одноветвевой, а цепи на ту же высоту ей требуется втрое больше. Двенадцать метров подъёма у ТРШСРп-3,2 означают три десятка метров цепи, которая свисает и требует места внизу.

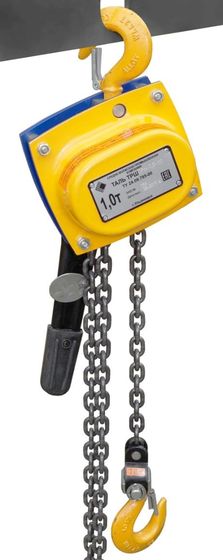

Увеличивается и сам механизм. Корпус ТРШСРп-1,0 в высоту 300 мм, у ТРШСРп-3,2 — 570 мм. В шахте, колодце и между перекрытиями эти двести семьдесят миллиметров определяют, помещается узел или нет.

Три положения флажка на рычаге

• П — подъём груза качанием рычага.
• О — опускание груза тем же рычагом.
• Н — нейтраль, свободный прогон цепи.

В нейтрали нижнюю подвеску подтягивают вращением маховика, без качания рычага. На двенадцати метрах это разница между минутой и десятью: цепь выбирают вхолостую до груза, а рычаг включают уже под нагрузкой.

Проверка перед работой выполняется в том же режиме: подвеску прогоняют на всю высоту в положении Н. Проскакивание цепи по грузовой звёздочке не допускается, и обнаружить его нужно до того, как под талью окажется груз.

Грузоподъёмность и высота подъёма

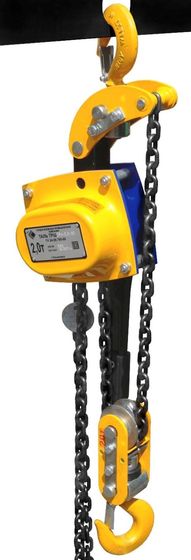

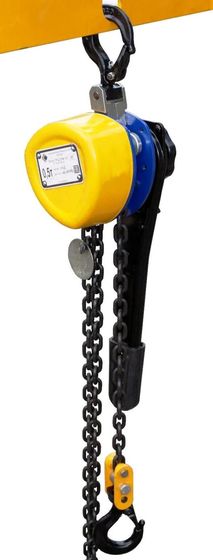

Грузоподъёмность: 0,5, 1,0, 2,0 и 3,2 т, то есть от 500 до 3200 кг. Высота подъёма: 3, 6, 9 и 12 м. Каждая ступень выпускается во всех четырёх длинах, пропусков в сетке нет.

Ширина зева крюка по разделу 28, 30 или 36 мм. Число привязано к конкретной позиции, а не к тоннажу, поэтому сверять его нужно в карточке выбранной модели: в зев должна войти ответная скоба или проушина.

Испытание перед вводом в эксплуатацию

Перед началом эксплуатации таль нагружают массой на четверть выше номинальной грузоподъёмности, поднимают на 200–300 мм и останавливают. Самопроизвольное опускание за это время означает, что грузоупорный тормоз не держит, и работа не допускается.

В дальнейшем механизм осматривают не реже раза в месяц при ежедневной работе и смазывают грузовую цепь.

Подъём людей, взрывоопасных и ядовитых веществ, жидкого металла и шлака этой талью запрещён. Работа в химически активной среде не допускается.

Исполнение и тип передвижения

Взрывобезопасные и пожаробезопасные версии ТРШСРп у изготовителя есть, но в этот раздел они не входят. Тип передвижения по всей линейке стационарный: механизм закреплён в одной точке подвеса, для перемещения вдоль балки требуется тележка.

При заказе уточняют массу груза, высоту подъёма, размер ответной проушины и температуру на площадке.
