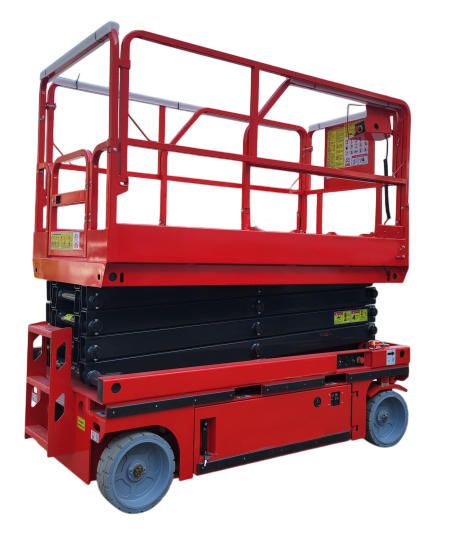

Подъемники ножничные передвижные с выдвижной платформой

Ножничный подъёмник поднимает настил вертикально, над самой машиной. В разделе собраны исполнения, у которых часть настила выдвигается вперёд, за габарит машины.

Выдвижная платформа рассчитана на 113 кг. Это отдельная строка в характеристиках, и указана она у восьми позиций из девяти, при том что сам ножничный подъемник рассчитан на 230, 320, 450 или 500 кг.

Нагрузка 113 кг соответствует одному человеку с инструментом. Второго монтажника на вылет не выпускают, ящик с материалом и бухту кабеля на вылет не ставят. Вылет предназначен для того, чтобы дотянуться до точки работ, а не для работы вдвоём над препятствием.

Направление вылета платформы

Настил выезжает по прямой над станком, конвейером или стеллажом, к которому машину не подкатить вплотную. Поворота у выдвижной части нет: ножничный механизм поднимает строго вертикально, подвижная секция перемещается вдоль одной оси. Если препятствие находится сбоку, ножничный подъемник переставляют, как обычный.

Размер настила в сложенном виде: 1670×740 у младшей модели, 2270×1130 у средних и 2550×1500 у сетевой позиции. Ширина машины при этом 780, 1170 и 1670 мм соответственно; по ней до заказа проверяют ворота, поворот коридора и грузовой лифт. Ограждение по периметру входит в габарит и не складывается.

Дорожный просвет на ходу и с поднятым настилом

В карточке клиренс записан дробью «100/20». Первое число обозначает просвет под рамой у машины на ходу, второе — просвет, который остаётся при поднятой платформе.

С поднятым настилом подъемник ножничный передвижной опущен к полу почти вплотную. Кусок арматуры, брошенный шланг, кабель-канал, наплыв бетона оказываются под рамой и упираются в неё. Пол под машиной очищают до начала работ.

Допустимый уклон пола

Максимальный рабочий уклон записан как 1,5/3 градуса. Три градуса соответствуют примерно пяти сантиметрам перепада на метр.

Этого хватает на технологический уклон цехового пола и на сток в мойке. Пандус в паркинге и съезд к рампе в допуск не входят, утрамбованная площадка на улице тоже. Ножничный подъемник на таком уклоне работать не должен: это ограничение конструкции, не перестраховка инструкции.

Расшифровка индекса серии AMSL

Индекс серии составлен из двух высот; грузоподъёмность в него не входит.

Ряд по последнему столбцу не монотонный. Машина на восемь метров рассчитана на вдвое большую нагрузку, чем шестиметровая, а на десяти метрах грузоподъёмность снова снижается. Подбирать модель повыше в расчёте на больший запас по нагрузке здесь нельзя.

Аккумуляторные и сетевое исполнения

Каждая модель AMSL выпускается в двух исполнениях при одном бортовом напряжении 24 В. Свинцово-кислотное собрано из четырёх блоков по 6 В на 200 или 256 А·ч. Литий-ионное даёт 330 А·ч в каждой модели ряда.

Разница не только в запасе энергии. Свинцовая батарея заряжается часами и требует проветриваемого места, литиевая допускает короткие подключения в перерывах. На объекте, где машина работает без ночной стоянки, это значит больше, чем дополнительные семьдесят ампер-часов.

Отдельно стоит сетевая позиция на 380 В: 500 кг и высота подъёма 12 м. Такому ножничному подъемнику зарядка не нужна, зато радиус работы ограничен длиной кабеля.

Что уточнить при заказе

Отметку работ, массу груза на вылете, ширину самого узкого проёма по маршруту и уклон пола в рабочей зоне. Последний параметр называют реже всего, хотя он ограничивает выбор сильнее остальных.
