Штабелеры с электроподъемом

Штабелёр с электроподъёмом поднимает груз на верхние ярусы стеллажа от аккумулятора, а перемещает его по складу оператор: тягового привода у машины нет. За смену это десятки паллет, сдвинутых руками, и на длинных плечах усилие оператора ограничивает работу раньше, чем ёмкость батареи. От самоходного штабелёра машина отличается именно способом передвижения.

Расшифровка индекса модели

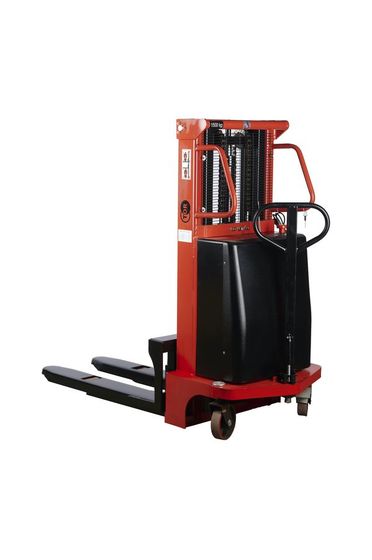

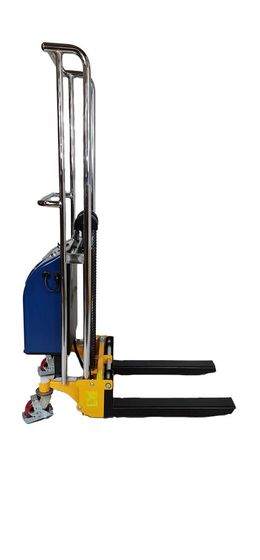

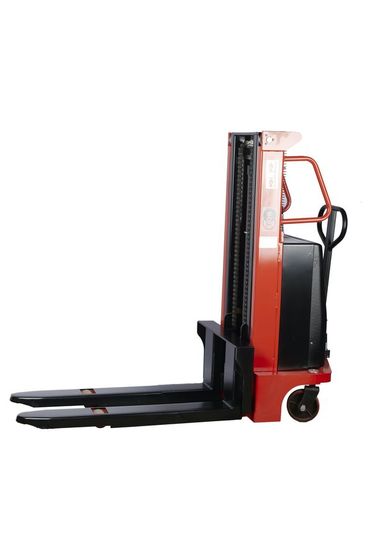

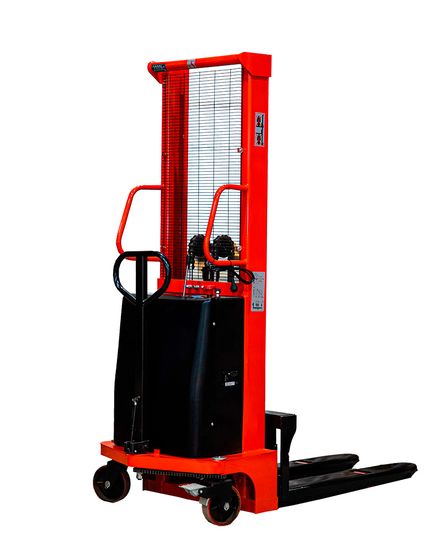

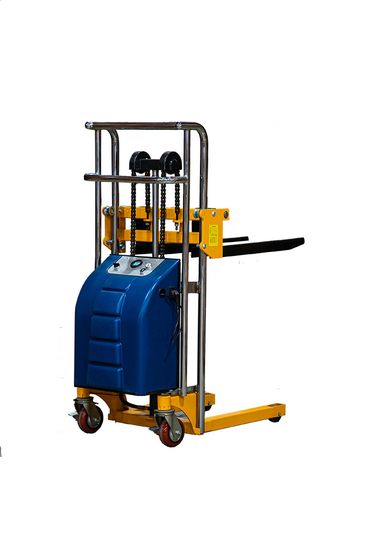

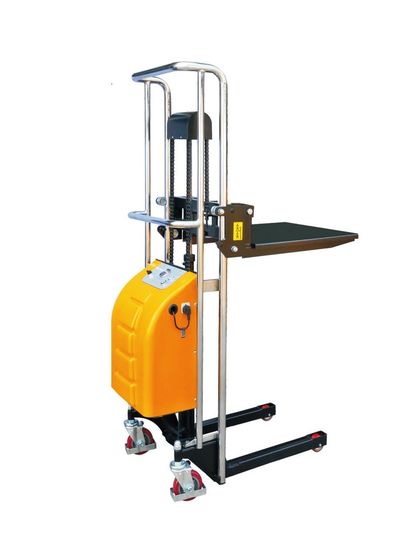

CTD15/30 обозначает грузоподъёмность 1,5 тонны и высоту подъёма 3,0 метра. CTD20/16 — две тонны и 1,6 метра. У CTD30/16 три тонны при том же подъёме. В серии BDDJ обозначение построено иначе: BDDJ-1300 означает высоту подъёма 1300 при грузоподъёмности 0,4 т, высота стоит в индексе.

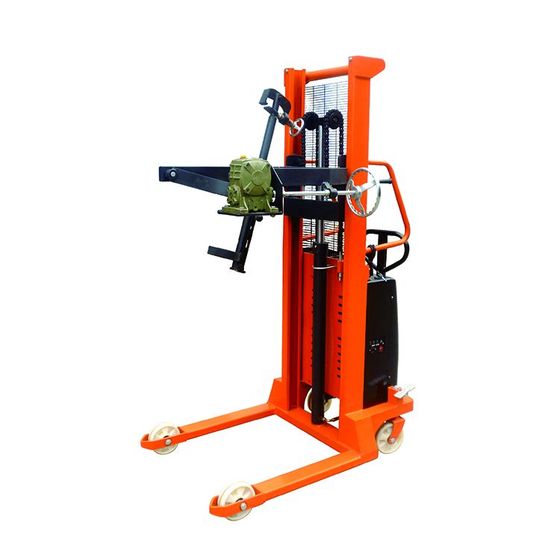

Рядом расположены бочкокантователи с индексом CDT. Буквы те же, порядок другой, машина другая: у неё короткие вилы и захват под бочку, под паллету она не рассчитана. Сверять нужно грузоподъёмность и высоту подъёма, не буквы индекса.

Ряд по грузоподъёмности идёт от 350 кг до 3 тонн, по высоте подъёма от 1,1 до 3,5 метра.

Радиус поворота и ширина прохода

Радиус поворота по разделу составляет от 875 до 1500 мм, общая длина от 1154 до 1825. Полуторатонная машина с радиусом полтора метра не развернётся в проходе, рассчитанном на гидравлическую тележку (рохлю), при любой грузоподъёмности.

Ширину прохода между стеллажами измеряют до выбора тоннажа. При обратном порядке техника работает только в зоне приёмки.

Лёгкие модели на 400 кг разворачиваются в радиусе 1050 при длине 1154. Разница с полуторатонными почти полметра в каждую сторону, и при тесной расстановке стеллажей она решающая.

Исполнения вил

• Фиксированные, 550 мм по внешнему размеру. Стандарт под европаллету, длина 1150. Дешевле и жёстче остальных.
• Регулируемые, 220–550. Сдвигаются под нестандартную тару и под груз без поддона.

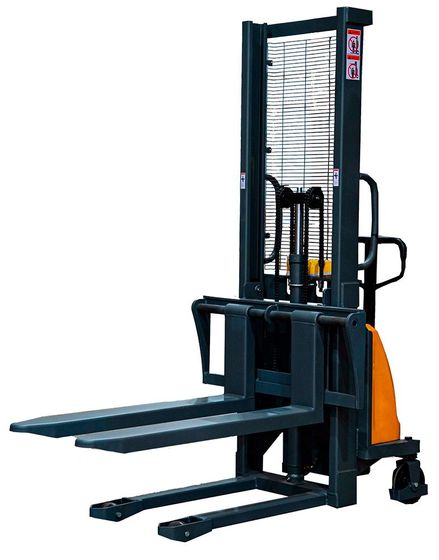

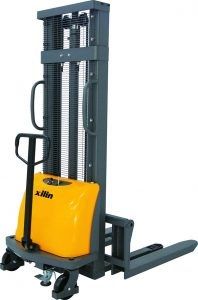

• Раздвижные, 300–930. Захватывают паллету за длинную сторону и подходят для широких коробов.
• Короткие, длиной 650. Установлены на бочковых машинах, под паллету не рассчитаны.

Высота подхвата по всему разделу 85 или 90 миллиметров. Поддон с меньшим просветом под настилом такие вилы не примут; просвет проверяют по фактической таре, не по стандарту.

Скорость подъёма с грузом и без груза

В характеристиках стоит запись вида «90/60» или «50/80». Это скорость подъёма с грузом и без груза в миллиметрах в секунду, порядок чисел в разных карточках разный. Ориентируются на меньшее из двух: гружёный подъём определяет рабочий цикл.

Разброс по разделу от 45 до 135. На высоту 3,5 метра медленная машина поднимает груз около восьмидесяти секунд, быстрая — вдвое быстрее.

Питание: аккумулятор или сеть

Отдельные позиции поднимают груз электрической лебёдкой с пультом, без гидростанции на батарее. Аккумулятора у них нет, питание сетевое, поэтому машина привязана к розетке и к длине кабеля.

У остальных установлена свинцово-кислотная батарея, чаще всего одна на 12 В и 120 Ач. Литиевых сборок в разделе нет; заряжать такую батарею короткими сеансами не допускается, ей нужен полный цикл.

Что уточнить при заказе

При подборе называют массу паллеты, высоту верхнего яруса стеллажа, ширину прохода и тип тары. Проход и тара меняют выбор чаще, чем тоннаж.
