Диски режущие для швонарезчиков

В разделе собраны алмазные сегментные диски для нарезки швов; сами швонарезчики в него не входят. Диски различаются посадочным отверстием, диаметром и толщиной полотна, подбирают их по валу машины и по материалу покрытия.

Посадочное отверстие определяется серией оснастки, поэтому от серии зависит, какие типоразмеры доступны для конкретного вала.

Все размеры в таблице указаны в миллиметрах. Для вала 50 из раздела подходят четыре типоразмера по бетону и ни одного универсального: сегментные выпускаются только под 25,4. Вал 25,4 допускает и тонкие диски CC, и всю крупную линейку до 1200.

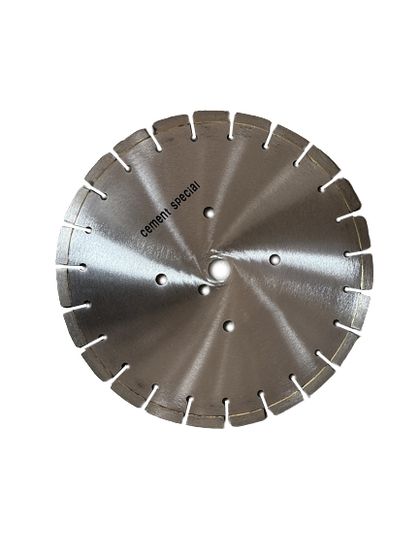

Универсальные сегментные диски заявлены под бетон, железобетон и асфальт, серии CC и HQR500A-2 рассчитаны только на бетон. При резке дорожного полотна сверку начинают с материала покрытия, затем переходят к типоразмеру.

Обозначение серии и фактический диаметр

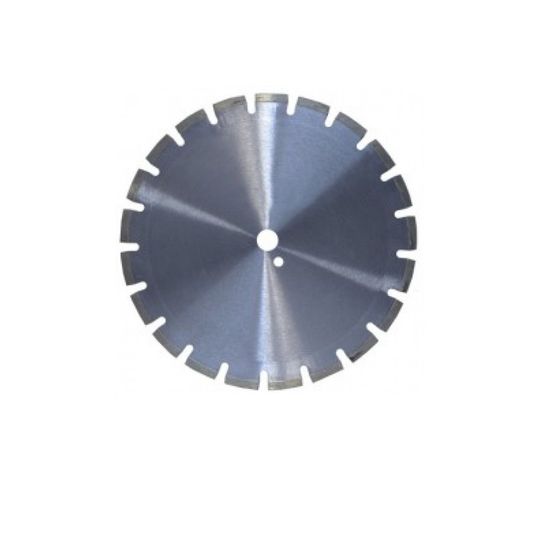

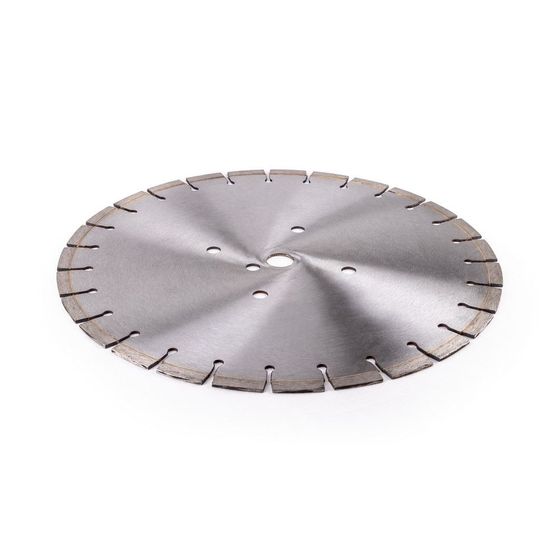

Обозначение сегментного диска указывает на модель машины: HQR500 выпускается в размерах 400, 450 и 500, HQR350 — только на 350. Фактический диаметр записан в конце наименования, после названия серии.

Заказ «HQR500» без последнего числа охватывает три разных алмазных диска. Диаметр читают в конце наименования и сверяют с максимальным размером, который допускает швонарезчик.

Толщина полотна и ширина шва

Ширина пропила не бывает меньше толщины полотна. Полотно 2,3 и полотно 3,6 мм на одном покрытии дают швы, различающиеся в полтора раза по ширине, а значит и по расходу герметика или уплотнительного шнура на погонный метр.

Тонкое полотно снимает меньше материала и требует меньшей мощности на тот же метр шва. Толстое полотно устойчивее на глубине: длинный шов оно ведёт ровнее и меньше отклоняется под боковой нагрузкой.

Поле «Толщина диска» у сегментных серий

У пяти позиций раздела в характеристике толщины записано 25,4 мм. Полотна толщиной два с половиной сантиметра не существует: в это поле попал посадочный размер, а фактическая толщина сегментной серии в каталоге не указана.

Ориентиром служат подписанные значения 2,3–3,6 у дисков по бетону. Для крупной сегментной оснастки ширину пропила уточняют отдельно, если она критична для проекта.

Сегментная конструкция дисков для швонарезчиков

Все режущие диски для швонарезчиков в разделе сегментные. Пазы между сегментами отводят воду и шлам: алмазный диск в шве работает в глухом резе, зажатый бетоном с обеих сторон. Сплошной круг в таких условиях перегревается и выходит из строя за минуты.

Что уточнить при заказе

При подборе называют посадочный диаметр вала, максимальный размер оснастки по паспорту машины, материал покрытия и требуемую глубину шва.
