Затирочная машина

Затирочная машина заглаживает свежий бетонный пол вращающимся ротором. В разделе собраны сами машины и сменная оснастка к ним. Машины различаются диаметром затираемой поверхности, числом роторов и типом привода.

Диаметр затираемой поверхности

Число в индексе модели не равно диаметру в миллиметрах. У TOR S-60 диаметр затираемой поверхности 570 мм, у S-80 он составляет 760 мм, у S-100 равен 1000 мм. Двухроторная ZDMR 1000 закрывает 1860 мм за проход.

Для расчёта проверяют строку «диаметр затираемой поверхности» в характеристиках. По ней считают, сколько проходов ляжет на площадь и успеет ли бригада до схватывания бетона.

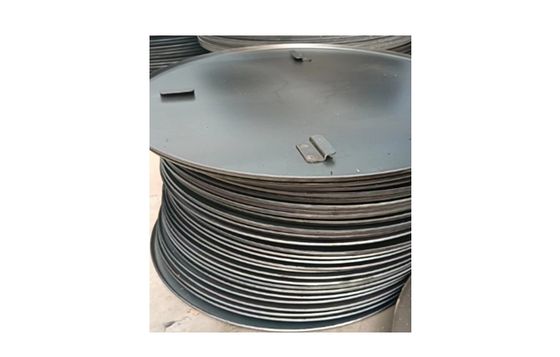

Сглаживающий диск и лопасти: два этапа обработки

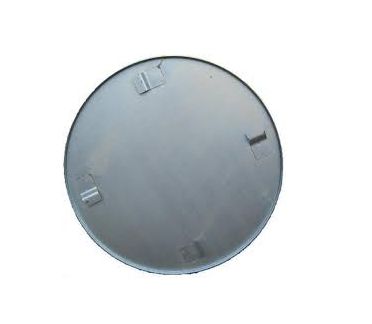

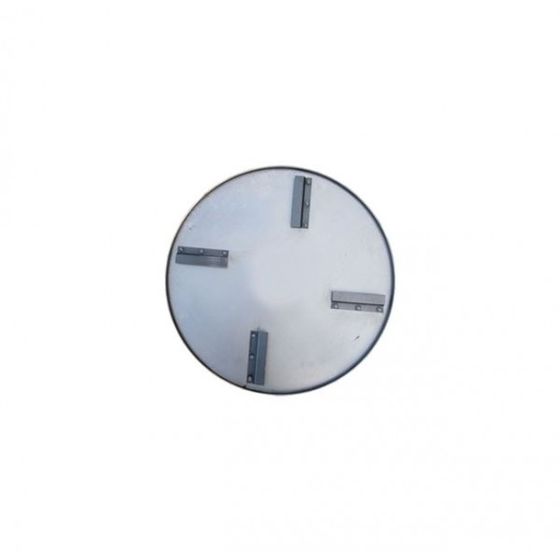

Комплектация в карточках записана так: «диск (1), лопасти (4)» у однороторной, «диск (2), лопасти (8)» у двухроторной. Нужны оба комплекта, они не заменяют друг друга. Заглаживающая машина без диска выполняет только второй этап работы.

Выход на сырой бетон сразу на лезвиях оставляет борозды, которые потом выводят шлифовкой. Плоская опора нужна, чтобы машина не проваливалась в непрочное покрытие.

Подбор оснастки по серии машины

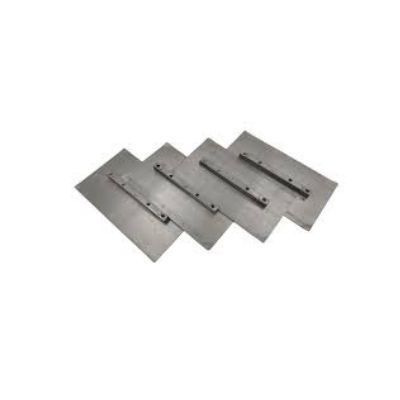

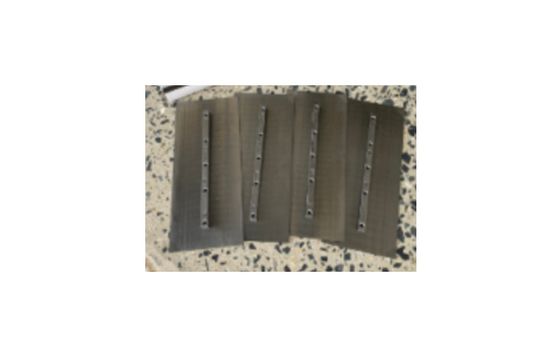

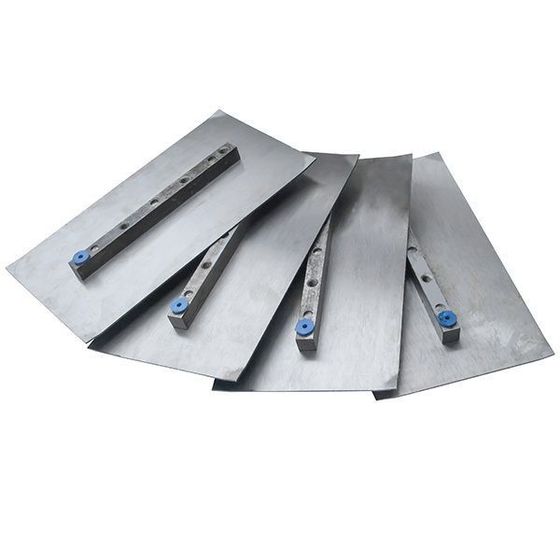

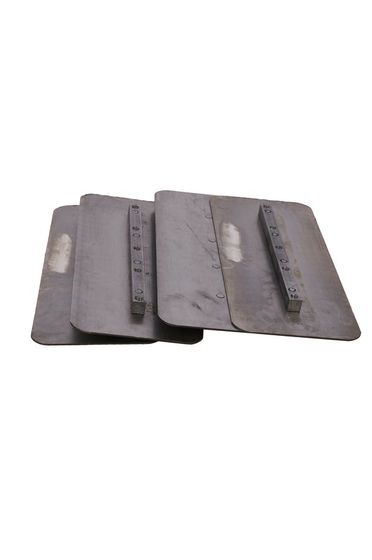

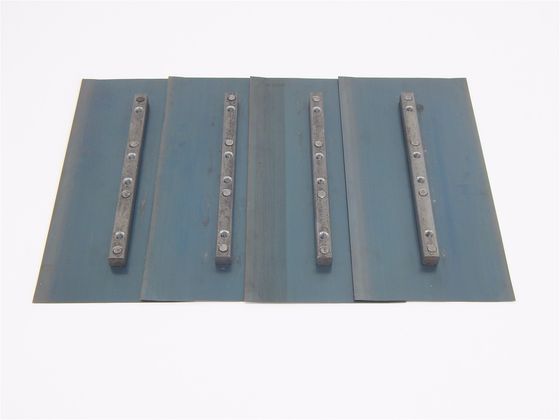

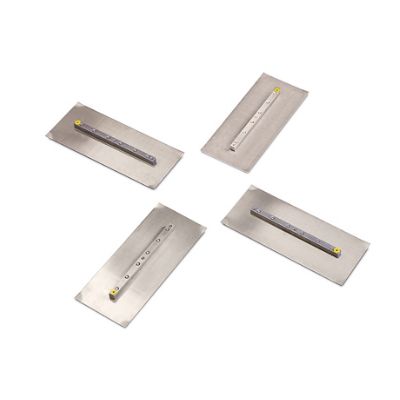

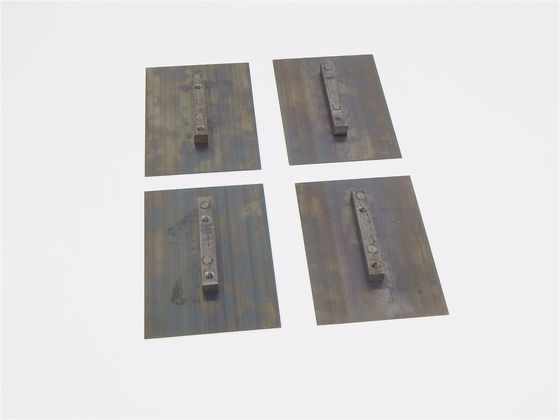

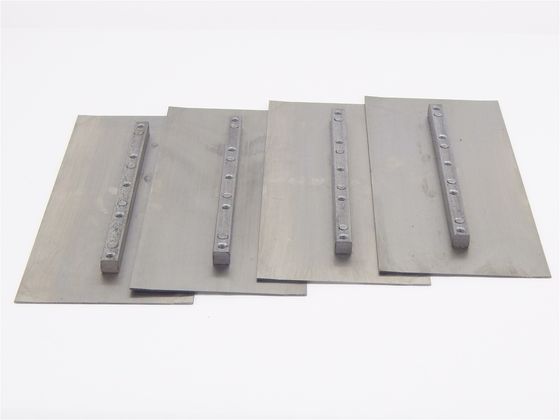

Затирочные лезвия помечены буквами (X), (Z), (E): это разные посадки для серий DMD, DMR, ZDMR и линейки S. Сглаживающая оснастка тоже разделена по сериям.

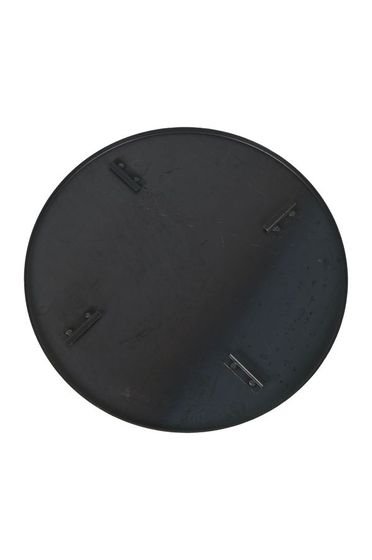

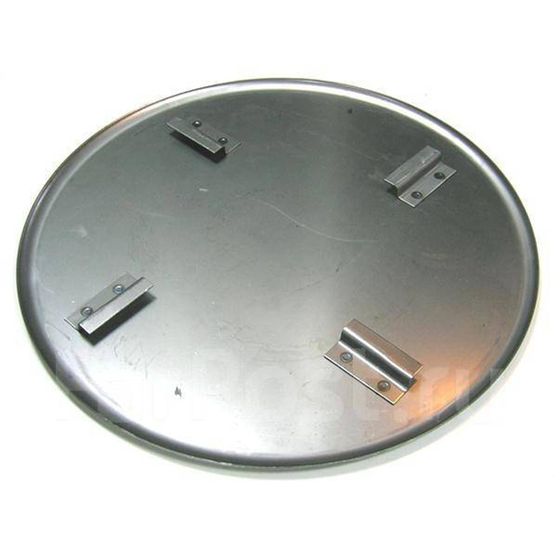

Размеры оснастки не совпадают с классом машины. Диск для «600» имеет 590 мм, для «900» составляет 860 мм. Заказ по круглому числу из названия модели даёт деталь, которая не подойдёт по посадке.

Обороты ротора и угол наклона лопастей

Скорость вращения по разделу идёт от 60 до 130 об/мин, у части моделей она регулируется в диапазоне 60–100 или 90–120. Угол наклона регулируется в пределах 0–20°, у отдельных моделей 5–10° или 15°.

Черновая обработка бетонной поверхности ведётся на низких оборотах и почти плоском затирочном инструменте. Финишная обработка требует более высоких оборотов и большего угла. Машина без регулировок работает в одном режиме и обе стадии не закрывает.

Обработка вдоль стен и в углах

На стройке эту машину называют «вертолётом» по виду ротора сверху. Круглый ротор не достаёт до угла и до примыкания к стене. Часть площади дорабатывают вручную или узкой моделью: в разделе есть исполнение «для работы вдоль стен» на 570 мм.

Полосу у стен планируют заранее. На больших площадях бригада иначе получает схватившийся периметр, пока середина ещё в работе.

Бензиновый и электрический привод

Бензиновые двигатели Loncin и Honda дают 4–5,5 кВт на однороторных и 17,7 кВт на двухроторной. Электрические идут на 1,5–3 кВт, питание 220 или 380 В.

Тип привода выбирают по условиям площадки. Бензиновая затирочная машина в закрытом помещении даёт выхлоп, электрическая требует кабель через всю захватку. Кабель решается удлинителем, выхлоп в закрытом помещении не решается.

Однороторную машину по бетону ведёт оператор за рукоять. Двухроторная рассчитана на большие площади: она с сиденьем, и производительность там важнее манёвренности.

Что уточнить при заказе

При подборе назовите площадь захватки, класс бетона по проекту и условия работы: закрытое помещение или открытая площадка.
