Стропы канатные двухветвевые

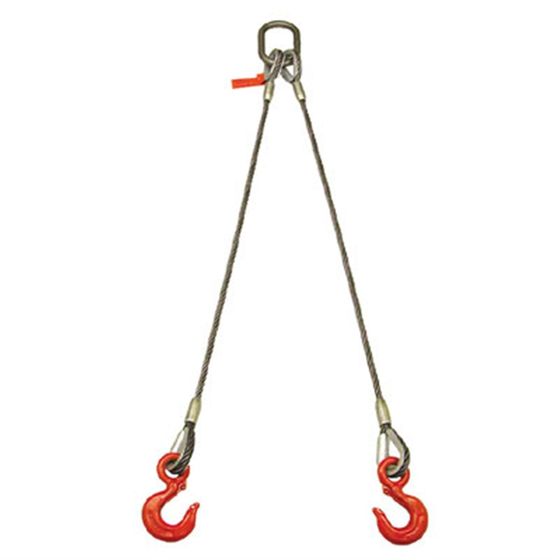

Двухветвевой канатный строп 2СК рассчитан на подъём и перемещение груза за две точки зацепа; груз при этом должен висеть симметрично относительно линии между ними. Грузоподъёмность стропа привязана к диаметру стального каната, ряд номиналов идёт ступенями примерно на четверть.

Промежуточных значений в ряду нет, при подборе округляют вверх. Диаметр растёт медленнее тоннажа: несущая способность определяется площадью сечения, а не толщиной. Это сказывается при монтаже: строп канатный на 8 тонн собран из каната 27 мм, у такого троса свой минимальный радиус изгиба, и в узкую проушину петля не помещается.

Расшифровка обозначения 2СК-3,2/5,0

Маркировку 1СК–4СК задаёт ГОСТ 25573-82, по нему двухветвевые канатные стропы и изготавливают. Первое число обозначает грузоподъёмность в тоннах, второе — длину ветви в метрах. Ветви выпускают шагом в метр, от 1 до 10 м. Длину ветви считают не по высоте подъёма: измеряют расстояние между точками зацепа на самом грузе и высоту, на которой сходятся ветви.

Ветвь короче разноса проушин раскрывает угол между канатами шире 90°, и нагрузка на каждый растёт быстрее, чем следует из чертежа.

Допустимое число оборванных проволок

Канат разрушается постепенно, и в этом его преимущество перед другими типами строп: износ виден до обрыва. Оценивают не общую степень износа, а число обрывов на отрезке, кратном диаметру.

Числа взяты из Правил промышленной безопасности при эксплуатации грузоподъёмных механизмов РК. Если паспорт конкретного изделия задаёт свои значения, действует паспорт.

Концы заделаны опрессовкой в алюминиевой втулке, петля усилена коушем; втулки и коуши осматривают наравне с прядями. Отдельно бракуют вмятины, заломы, уменьшение диаметра, повреждение коушей и втулок, отсутствие бирки. Осмотр проводят в рукавицах: вышедшая из пряди проволока режет ладонь при протяжке.

Защёлка на крюке и шплинт на скобе

Крюк без защёлки и такелажная скоба без шплинта к работе не допускаются. Запрет прямой, и нарушают его чаще, чем любое другое правило. Защёлка удерживает проушину, когда канат ослаб: груз сел на опору, качнулся, зацепился, натяжения нет, и зев освобождается сам. У такелажной скобы ту же роль выполняет шплинт: он не даёт пальцу вывернуться.

Крюк 320А и чалочный крюк КЧ: различие по габариту

При равной рабочей нагрузке крюк 320А заметно компактнее чалочного. От разницы в габарите зависит, войдёт ли захватный орган в монтажную петлю плиты или в отверстие проушины.

То же относится к верхнему звену. Оно бывает овальным (компактнее) и разъёмным треугольным типа РТ1 или РТ3. Размер кранового крюка называют при заказе: подвесное звено подбирают под крюк крана.

Область применения двухветвевого стропа

Трубы, балки, длинномерный прокат, кабельные барабаны и панели с двумя монтажными петлями поднимают стропом 2СК.

Стальной канат устойчив к абразиву, уличной грязи и морозу, но оставляет след на чистовой поверхности и не подходит для хрупкого груза. Под острую кромку кладут проставку из дерева или резины: без неё канат перебивается за несколько циклов.

При заказе уточняют массу груза, расстояние между проушинами, их размер и грузоподъёмность крана.
