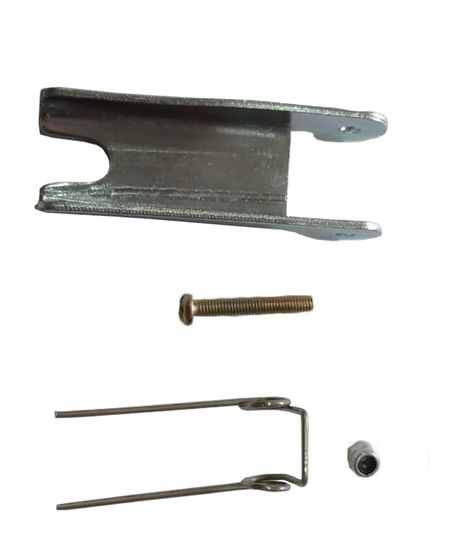

Защелки для крюков вилочных

Защёлка — сменная пластина, которую устанавливают на рог вилочного крюка цепного стропа. Ряд типоразмеров: 1,12 / 2,0 / 3,15 / 5,3 / 8,0 т. Числа означают грузоподъёмность крюка, которая у оснастки восьмого класса задаётся калибром цепи; к массе груза и прочности самой пластины эти числа отношения не имеют.

Подбор ведут от цепи. Диаметр прутка звена, измеренный штангенциркулем, надёжнее стёртой бирки: шесть миллиметров соответствуют 1,12 т, тринадцать миллиметров — 5,3 т.

Назначение предохранительного замка

Пластина перекрывает раскрытие рога и предотвращает самопроизвольный выход съёмного грузозахватного приспособления или проушины груза из крюка при ослаблении ветви. Выход происходит в момент падения натяжения, когда строп повернулся, петля поднялась и вышла из зева.

Нагрузку деталь не несёт. Вес держит рог, поэтому грузоподъёмность в карточке указывает только типоразмер, на который устанавливается защёлка для крюков вилочных.

Отличие от замков к чалочным крюкам

Замки к чалочным крюкам выпускаются по своему ряду: 0,75, 1,0, 2,0, 3,0, 5,0 т. Совпадение на 2,0 т случайное.

Замок из этого раздела садится на концевое звено цепи и запирается пальцем, чалочный подвешивается за проушину. Раскрытие рога, длина лапки и отверстие под ось у них не совпадают. Заказ «на 2 тонны» без указания типа крепления приводит к детали, которая не встанет.

Класс стали замка и класс оснастки

Крюк, цепь, соединительное звено и кольцо цепного стропа изготовлены из легированной стали класса прочности 8. Материал замка в характеристиках другой: сталь класса 2, машиностроительная конструкционная.

Противоречия здесь нет. Замок не входит в грузовую цепочку, поэтому его класс с классом цепи не сверяют; сверяют посадку.

Положение стропа на роге

Ветвь, сместившаяся к носку, упирается в пластину и нагружает её. Замок деформируется, перестаёт доходить до рога и оставляет проём открытым при ослаблении ветви.

Проверка занимает секунды: строп должен лежать в глубине рога, а защёлка для крюков вилочных TOR G80 должна смыкаться до рога без щели и возвращаться сама, одним движением.

Ошибка в типоразмере на один номер

Замок меньшего типоразмера не перекрывает проём до конца: остаётся щель, и защита не работает. Замок большего типоразмера не садится на ось: не совпадают отверстие, длина лапки и линия смыкания.

Работа без исправного замка не допускается. Строп с таким крюком выводят из эксплуатации целиком, вместе со всей ветвью, поэтому ремонтный набор обходится несопоставимо дешевле новой оснастки.

Что уточнить при заказе

Калибр цепи или грузоподъёмность крюка и тип крепления: вилочное или за проушину.
