Электрогидравлические арматурорезы

Электрогидравлический арматурорез — ручной резак, у которого масляный насос приводится электродвигателем. Ножи сходятся на стержне и перекусывают его за считаные секунды. Диаметры по разделу от 4 до 25 мм, напряжение у всех бытовое, 220 В.

Индекс без буквы в двух сериях раздела обозначает разные исполнения. HHG-20 работает от рычага и мускульной силы. RC-20 работает от сети и двигателя. В серии TOR HHG сетевое исполнение помечено буквой D на конце индекса; в серии RC без буквы идёт сетевой вариант, аккумуляторный получает букву B.

Заказ «арматурорез TOR на двадцатку» без буквы допускает два прочтения, и поставка иногда приходит не та. Указывайте индекс целиком.

Мощность двигателя по диапазону диаметров

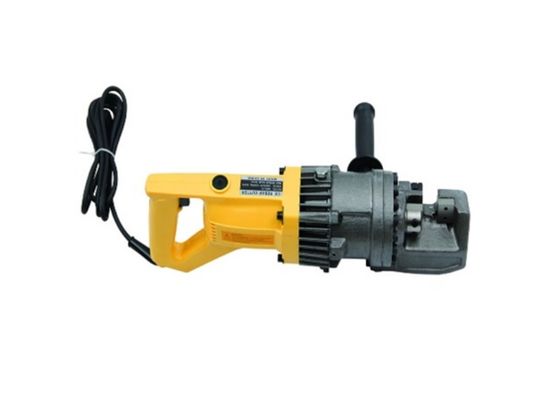

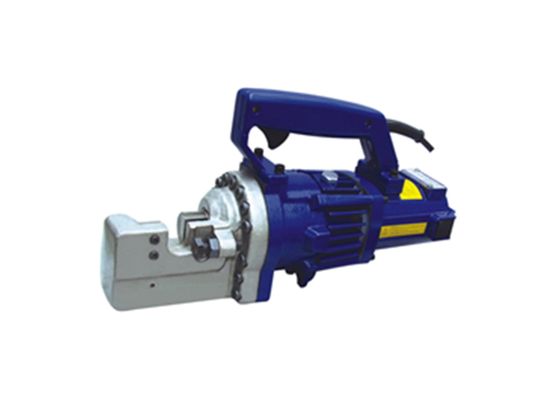

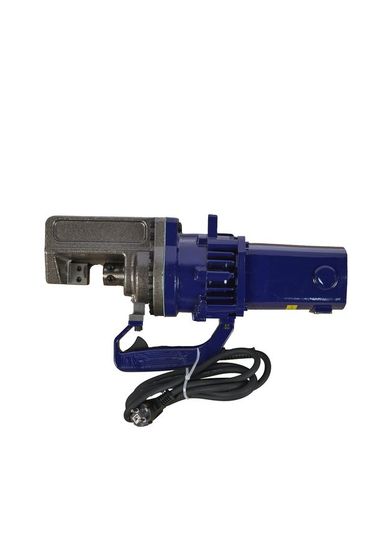

Электрогидравлический арматурорез на 4–20 мм оснащён двигателем 950 Вт: так у HHG-20D и у RC-20. Старшая модель линейки, HHG-25D на 4–25 мм, идёт с двигателем 1600 Вт. Прибавка по сечению меньше четверти, прибавка по мощности почти семьдесят процентов.

Причина в площади сечения. Арматура 25 мм по сечению почти вдвое толще двадцатки, во столько же раз должно вырасти усилие на ножах. Мощность насоса при этом растёт непропорционально диаметру.

Правило подбора здесь обратное привычному: модель с запасом по диаметру не нужна. Лишний диапазон оплачивается мощностью, весом в руке и габаритом инструмента, при этом тонкий стержень старшая машина режет не быстрее младшей.

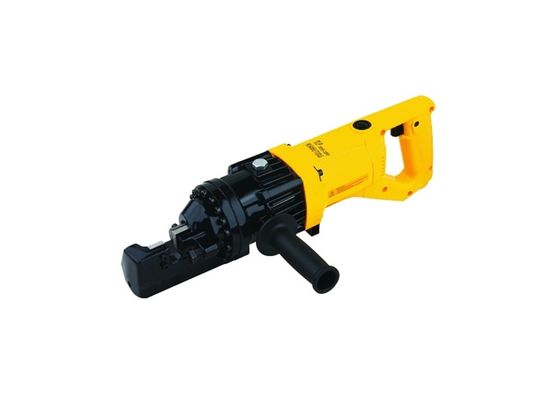

Младшие исполнения на 4–16 мм оснащены двигателем 850 Вт. Разброс по линейке от восьмисот пятидесяти до тысячи шестисот ватт, почти весь он приходится на две верхние ступени.

Питание от сети 220 В: длина и сечение кабеля

Напряжение по всему разделу одно, бытовое. Арматурорез электрогидравлический TOR включается в обычную розетку. На строительной площадке ограничением становятся длина и сечение провода.

• Тысяча шестьсот ватт на сорокаметровой катушке сечением 1,5 мм² дают заметную просадку напряжения. Двигатель греется, время реза растёт, оператор относит это на затупившиеся ножи.
• Бензиновый генератор подбирают по пусковому току, табличных 1600 Вт для расчёта недостаточно: гидравлический насос стартует под нагрузкой.
• Катушку разматывают полностью: смотанный в бухту провод под током греется по всей длине.
• На одной линии с прожектором и болгаркой инструмент выбивает автомат в момент пуска, ещё до начала реза.

Вес и габарит инструмента растут вместе с мощностью: у старших моделей корпус длиннее полуметра. Такой инструмент не носят на поясе при подъёме по арматурному каркасу.

Возврат штока и сброс давления после работы

Если резать до упора и укладывать инструмент в кейс без сброса давления, замена манжет потребуется раньше срока. Порядок окончания работы: шток возвращают в исходное положение, давление в системе сбрасывают, затем отключают питание.

Оставленный под давлением цилиндр держит уплотнение сжатым сутками. Оно садится, начинает потеть по штоку, дальше течь идёт уже под нагрузкой. Наборы манжет в каталоге есть, но при соблюдении порядка их хватает на срок службы инструмента; замена раз в сезон указывает на нарушение порядка, не на поломку.

Ограничения по материалу и профилю

Режущая пара рассчитана на арматурную сталь. Материал твёрже или упруже разрушает кромку за один рез: закалённый пруток, стальной канат, пружина, болт с термообработкой, обойма подшипника. Труба и уголок не подходят по форме: стержень должен лечь в зев круглым сечением, иначе нож работает углом.

Верхняя граница диапазона указана для рядовой арматуры. Термоупрочнённый стержень того же диаметра инструмент режет, но кромки садятся заметно раньше срока, и комплект ножей придётся ставить новый.

Область применения: резка по месту

Резка арматуры этим инструментом — работа по месту: в котловане, в опалубке, на готовом каркасе, где стержень уже уложен. Резку в размер партиями дешевле и быстрее выполнять на станке.

Открытого огня и искр при резе нет. Рядом с гидроизоляцией, утеплителем или пролитым топливом болгарка запрещена, электрогидравлический привод допускается. Второй довод: ровный торец без наплыва. Стержень после реза заходит в резьбовую муфту, после абразивного круга сначала требует зачистки.

Остальные способы получить давление в этом же цилиндре описаны в общем разделе арматурорезов.

При заказе укажите максимальный диаметр стержня в проекте, класс арматуры, число резов за смену и расстояние от рабочего места до ближайшей розетки.
