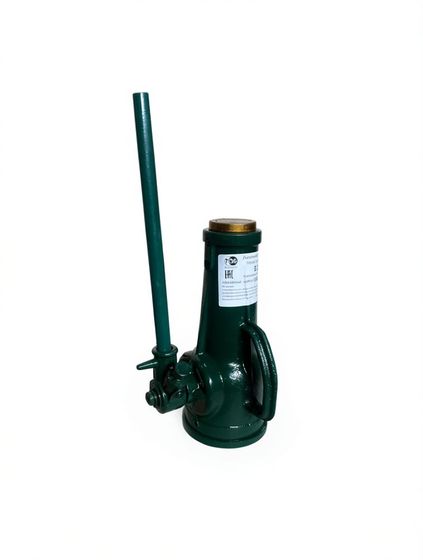

Домкраты винтовые

Винтовой домкрат поднимает груз вращением рукояти: винтовая пара выдвигает шток из корпуса. Гидравлики в конструкции нет. Домкраты серии ДВ применяют в монтажных и ремонтных работах: приподнять станину или опору металлоконструкции, чтобы подвести под них клетку.

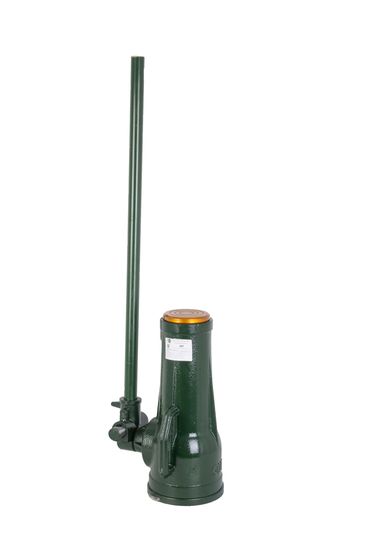

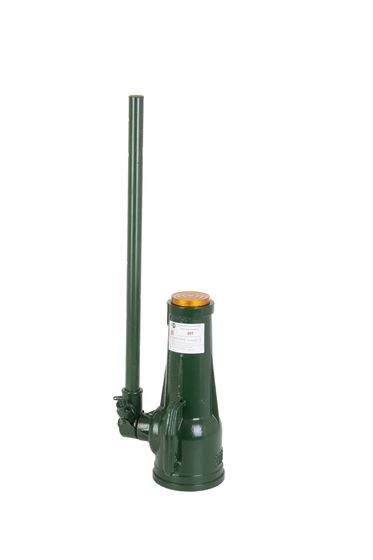

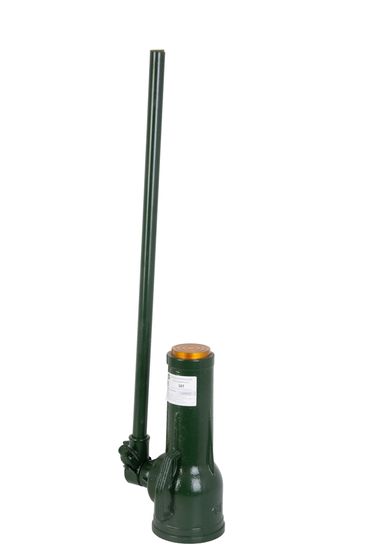

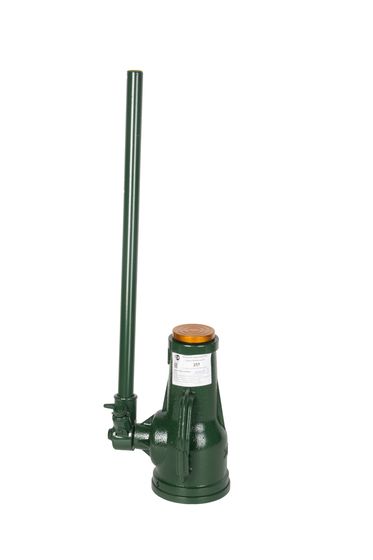

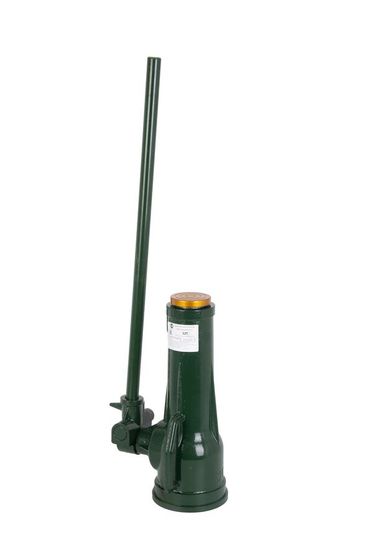

Ряд грузоподъёмности ДВ построен по ступеням предпочтительного ряда: 2; 3,2; 5; 8; 10; 16; 20; 25; 32; 50; 100; 200 т. Каждая следующая ступень примерно в 1,25–1,6 раза выше предыдущей, поэтому большой запас при округлении вверх получается редко: под нагрузку 4 т подходит модель на 5 т, переход на 8 т не требуется.

Расчёт номинала по самой нагруженной точке опоры

Под станину или балку обычно ставят два или четыре домкрата. На каждый приходится своя доля нагрузки, и доли неравные: центр тяжести редко расположен посередине.

Основная опасность при подъёме на нескольких опорах — перекос. Когда одна опора обгоняет другие, соседняя догружается и получает боковую составляющую, на которую винт не рассчитан.

Номинал выбирают по самой нагруженной точке с запасом; делить массу поровну на число опор не допускается. Подъём ведут малыми шагами по кругу, выравнивая высоты, и после каждого шага подкладывают клетку из бруса.

Ход штока и высота подъёма

По ряду ход штока составляет 110–270 мм, высота подъёма в верхней точке доходит до 702 мм. Высоту набирают ступенями: винтовой домкрат не рассчитан на подъём за один приём. Он приподнимает объект, под объект подкладывают клетку, затем домкрат переставляют на новую отметку и повторяют шаг.

Операций при этом больше, зато объект не остаётся на одном механизме: домкрат винтовой в этой схеме поднимает, удерживает груз клетка.

Грузоподъёмность в характеристиках указана для вертикальной нагрузки строго по оси винта. При наклоне опоры на несколько градусов заявленное значение не действует.

Ограничения по усилию на рукояти

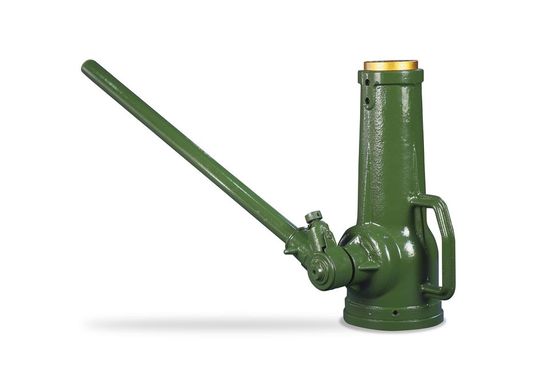

Расчётное усилие оператора заложено в длину штатной рукояти. Удлинитель на рукояти увеличивает момент, и первой выходит из строя резьбовая пара: витки гайки сминаются, ход становится неравномерным, механизм заклинивает под нагрузкой. Удлинять рукоять не допускается.

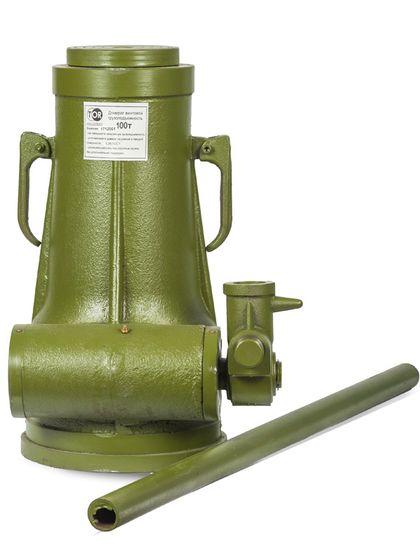

Если усилия на штатной рукояти не хватает, выбран слишком малый номинал. У тяжёлых позиций рукоять работает маятниковым качанием в узком секторе, полных оборотов не требуется. Это позволяет применять такие домкраты в стеснённом пространстве.

Габариты по ряду грузоподъёмности

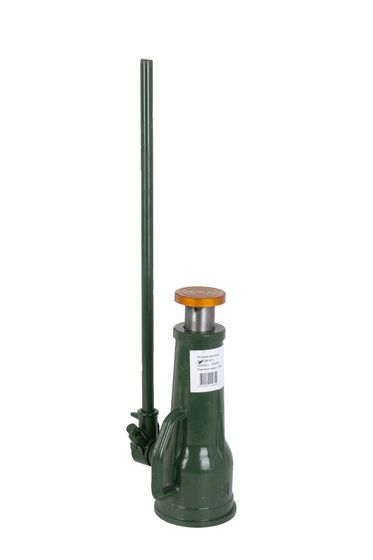

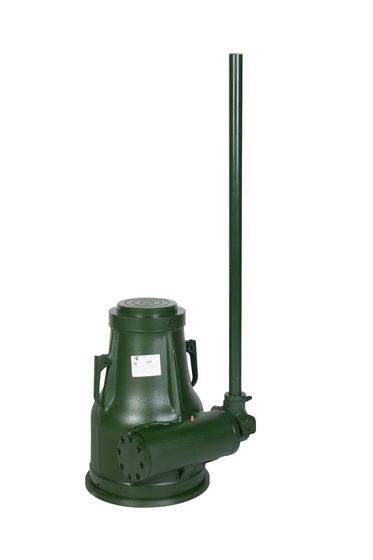

Модель на 2 т имеет размеры 160×215×118 мм и переносится одной рукой. Крупные исполнения доходят до 960×220×180 мм: их доставляют на объект отдельно и устанавливают вдвоём.

Габарит проверяют до заказа по двум условиям: механизм должен целиком помещаться в просвет под объектом, и вокруг него должно оставаться место для качания рукояти.

Что сокращает срок службы

• Работа на грунте без подкладной плиты: пята вдавливается, механизм уходит с вертикали.
• Песок и окалина на резьбе: абразив истирает витки, и резьбовая пара изнашивается заметно раньше срока.
• Хранение с выдвинутым винтом: винт опускают до нижней отметки, иначе открытая резьба ржавеет.
• Боковой толчок по поднятому объекту: винт рассчитан на вертикальную нагрузку, изгиб не допускается.

Что уточнить при заказе

При заказе укажите массу объекта, число точек опоры и распределение нагрузки между ними, просвет под нижней точкой и высоту, которую нужно выбрать за один подход.
