Лебедки ручные рычажные тросовые (механизмы тяговые монтажные - МТМ)

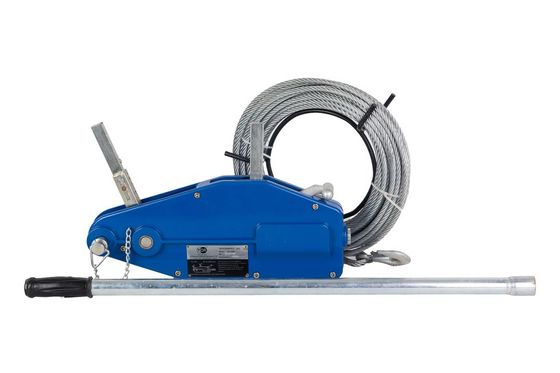

Лебедка ручная рычажная тросовая в каталогах обозначается также как механизм тяговый монтажный (МТМ). Трос входит в состав механизма: зажимные кулачки рассчитаны на канат своего диаметра, поэтому заменить его тросом близкой толщины нельзя.

Длина троса в комплекте и по заказу

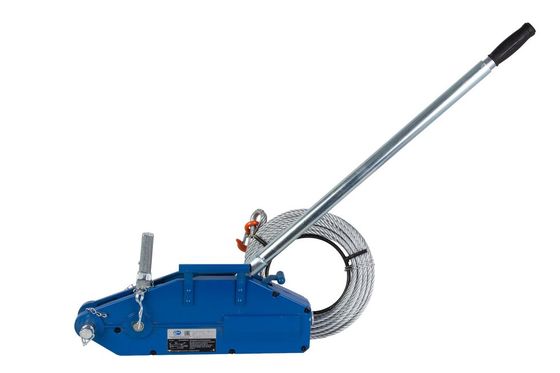

У барабанной лебедки длина троса ограничена канатоёмкостью барабана. У МТМ барабана нет, и расстояние перемещения груза ограничено только длиной заправленного каната. В комплект входит двадцать метров; на монтаже этого хватает, чтобы подтянуть ферму, выбрать слабину или стянуть конструкцию.

Лебедка рычажная тросовая работает в любом положении: горизонтальное перемещение, наклонная плоскость, вертикальный подъем. Кулачки удерживают трос зажимом, поэтому направление тяги на удержание груза не влияет. Грузоподъемность и тяговое усилие в линейке выражены одним числом, но при вертикальном подъеме под ним понимают массу груза, а при перемещении по земле силу сопротивления, которая заметно меньше массы.

Для протяжки на большее расстояние заказывают сменный канат типа ZNL. Ряд идёт от двенадцати до ста метров, набор у каждого типоразмера свой: для старших ступеней есть и сорок, и сто метров, для младшей только двадцать.

Сто метров троса диаметром 20 мм имеют значительный вес, и протягивается он рычагом. Запас по длине троса увеличивает дальность перемещения, скорость работы при этом остаётся прежней: чем дальше протяжка, тем больше движений рычага на неё требуется.

Алюминиевый и стальной корпус

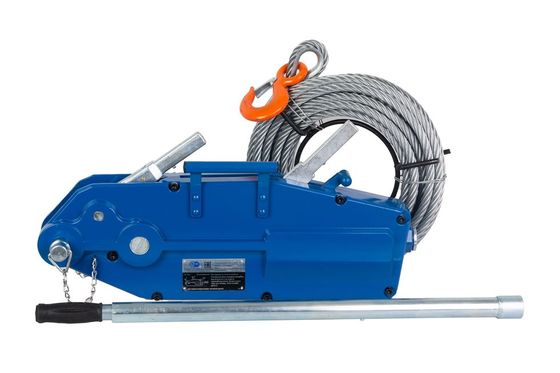

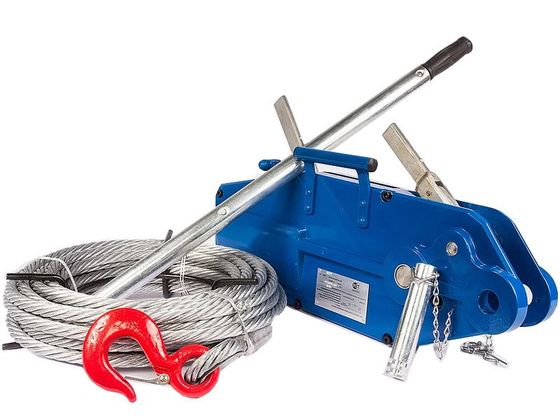

Три младшие ступени выпускаются в алюминиевом и в стальном корпусе. Старшая ступень выпускается только в алюминиевом.

Алюминиевый корпус легче, в этом его единственное преимущество: ручную лебедку рычажную переносят вручную, поднимают на отметку, перевозят в багажнике. Стальной корпус лучше переносит удары и падения на бетон, а на монтаже это случается регулярно.

Выбор определяется условиями хранения и перевозки между работами. Для постоянных выездов с перегрузкой из кузова в кузов подходит алюминий. Для стационарного цеха с бетонным полом заказывают сталь.

Коэффициент запаса прочности каната

В характеристиках каждой позиции указан коэффициент запаса прочности каната, по всей линейке он равен пяти: разрывное усилие впятеро выше номинальной тяги.

Запас расходуется на рывок в начале подъема, изгиб на кулачках, износ проволок, температуру и угол натяжения. После сезона работы на пыльной площадке от пятикратного запаса остаётся заметно меньше, поэтому нагружать механизм сверх номинала в расчёте на этот запас не допускается.

По той же причине линейка разделена по диаметрам троса. Тонкий трос в кулачках более крупной модели проскальзывает под грузом, толстый не проходит в тракт.

Усилие на рукояти и габариты корпуса

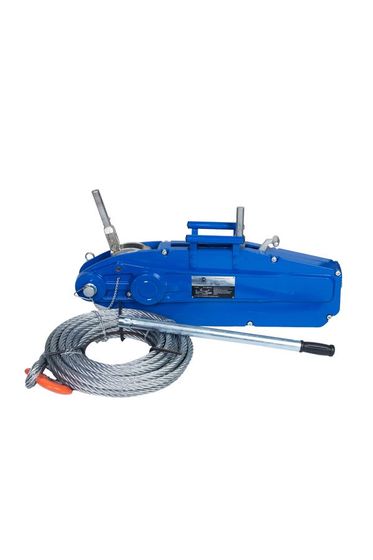

Усилие на рукояти по разделу: 34,7 · 42 · 44 · 86 кг. Три нижних значения близки друг к другу, четвёртое вдвое выше, и вместе с ним увеличивается корпус: у самой крупной модели корпус 930 мм против 426–660 мм у остальных.

Длина рукоятки у большинства позиций 1200 мм, у одной 800 мм. Такому рычагу нужно место для размаха, которого обычно нет в траншее, между стеллажами и под днищем автомобиля.

Что уточнить при заказе

Ручную лебедку подбирают по трём величинам: масса груза или сила его сопротивления, расстояние перемещения и точка крепления механизма. Жёсткая опора под раму не требуется, прочная проушина под крюк обязательна.
