Лебедки ручные рычажные

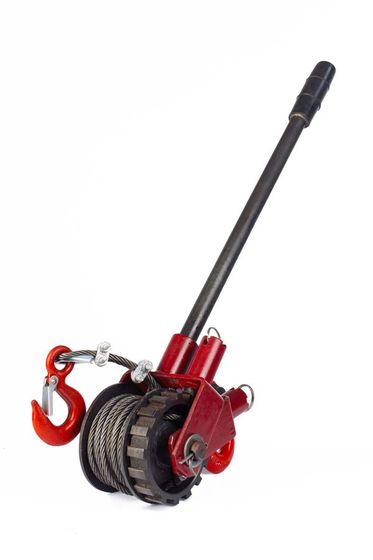

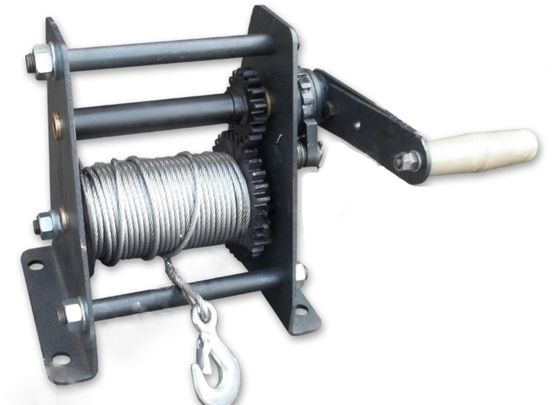

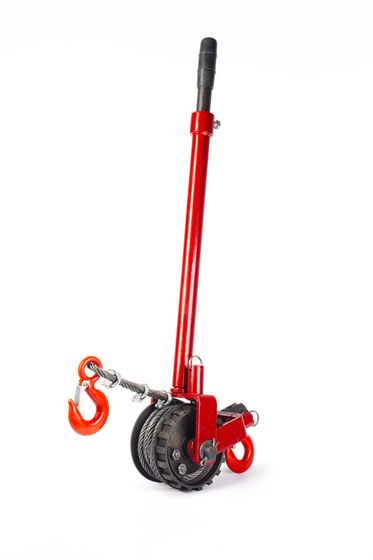

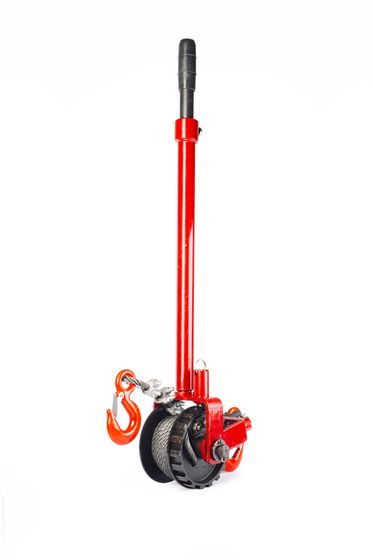

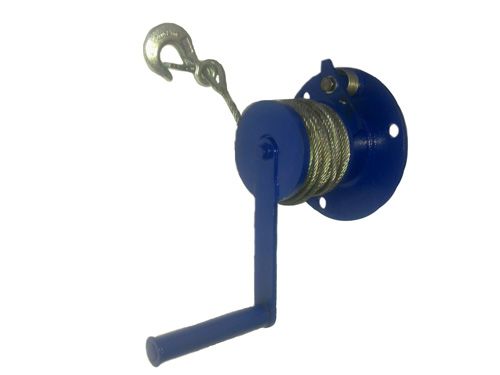

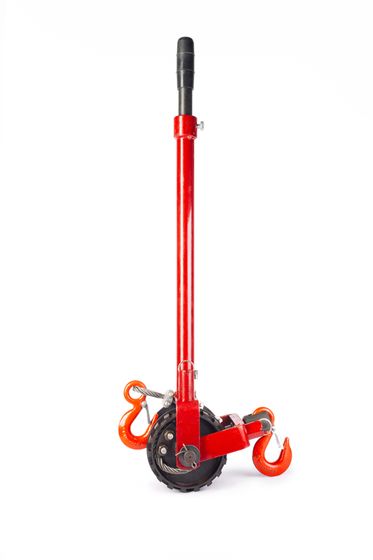

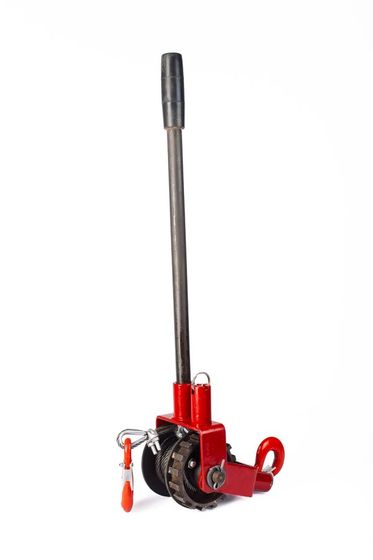

Лебедки ручные рычажные в этом разделе представлены двумя типами механизмов. Барабанные ЛР наматывают канат на барабан и стопорятся храповиком. Монтажно-тяговые механизмы МТМ работают без барабана: трос проходит сквозь корпус, подвижные кулачки зажимают его и протягивают.

Двойное значение грузоподъёмности: режим полиспаста

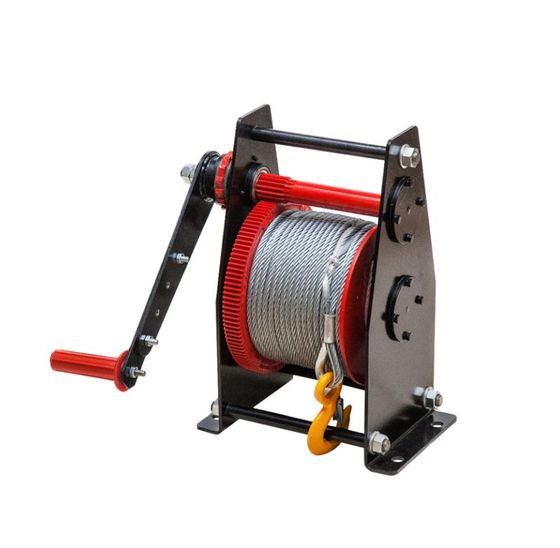

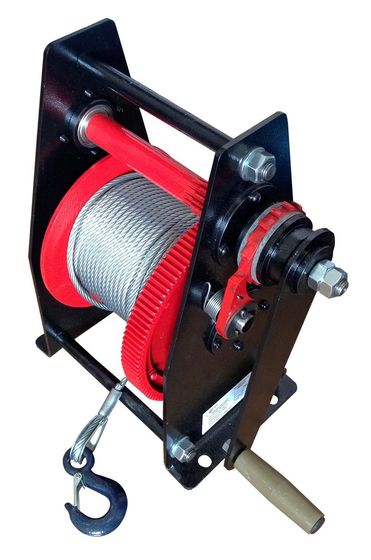

Запись «500/1000 кг» обозначает два режима работы. Прямая тяга с барабана соответствует первому числу. Второе достигается, когда канат пропущен через подвижный блок и закреплён обратно на раму; ход при этом сокращается вдвое: сорок метров каната дают двадцать метров хода.

Полиспаст входит в комплект таких моделей, докупать блок отдельно не требуется.

Ход рычага и скорость протяжки

Номинальный ход вперёд у рычажной лебёдки составляет от 25 до 55 мм за одно движение рычага. Этой величиной определяется реальная скорость работы.

При ходе 52 мм на метр протяжки приходится около двадцати качков. Двадцатиметровая протяжка — примерно четыреста движений рычагом. Скорость ручной лебёдки низкая, и время работы рассчитывают от этого числа.

Усилие на рукояти и длина рукояти

Усилие в разделе составляет от 12 до 86 кг, длина рукоятки: 400, 600, 750, 800 и 1200 мм. Зависимость прямая: чем длиннее рычаг, тем меньше усилие на рукояти. Верх линейки на 5,4 тонны требует и самого большого усилия.

Метровой рукояти нужно место для размаха. Под днищем застрявшей машины, в траншее и между стеллажами его нет, поэтому там короткая рукоять с меньшим тоннажем подходит лучше длинной.

Указанное усилие на рукояти одновременно задаёт предел. Труба, надетая на рычаг для облегчения, повреждает не трос: гнутся ось рычага и собачки храповика, а обнаруживается это уже под нагрузкой.

Диаметр троса и канатоёмкость

Диаметр троса в разделе составляет от 4,5 до 20 мм. Трос другого диаметра на барабанной модели укладывается на барабан неправильно. У МТМ требование строже: зажимные кулачки рассчитаны на свой размер, трос тоньше расчётного они пропускают под нагрузкой, а толще расчётного внутрь не входит.

Канатоёмкость барабанных моделей различается на порядок: от 1,8 м у гаражных QSS до 60 м у полиспастных ЛР. Превышать её не допускается: домотать дополнительный отрезок на полный барабан нельзя, верхние витки провалятся между нижними.

Гаражные тросовые лебёдки QSS

У тросовых гаражных моделей грузоподъёмность высокая, а протяжка меньше трёх метров, причём оба числа растут вместе:

Рукоятка у всех четырёх 400 мм, усилие на ней 25–37 кг: это самая короткая ручка в разделе. Отсюда область работ: подтянуть прицеп к фаркопу, стянуть кузовной элемент к стенду, натянуть крепление, поставить агрегат на место.

Для вытаскивания севшего в грязь автомобиля такая лебёдка не подходит, и причина не в тоннаже: четырёх тонн было бы достаточно. Буксировка требует десятков метров протяжки, а здесь их три. Для вытаскивания лебёдку выбирают по канатоёмкости, а тонны проверяют вторым числом.

Что уточнить при заказе

Ручную рычажную лебёдку подбирают по трём величинам: масса или сила сопротивления груза, расстояние протяжки и наличие на месте жёсткой опоры под раму. Третий пункт и различает барабанную лебёдку и монтажно-тяговый механизм.
