Лебедки ручные барабанные

Ручная барабанная лебёдка наматывает трос на барабан внутри корпуса; его вращают рукоятью через шестерёнчатую передачу. Электропитание и сжатый воздух не требуются: усилие создаёт оператор, передаточное число его умножает. Область применения: разовый подъём или подтягивание; на непрерывную работу в течение смены такие лебёдки не рассчитаны.

Грузоподъёмность и тяговое усилие

В карточке указаны обе величины. «Грузоподъемность, кг» показывает, какой груз лебёдка поднимает вертикально. «Тяговое усилие на перемещение, кг» показывает, сколько она перемещает волоком по горизонтали; значение заметно выше: перемещать груз по земле легче, чем отрывать от земли. Ряды по линейке: вертикально от 150 кг до 8 тонн, волоком 500, 1000, 1350, 2000 и 3000 кг.

Значение на шильдике относится к первому слою намотки. Когда витки легли на барабан в три слоя, радиус намотки увеличился, вместе с ним вырос момент на рукояти. К концу двадцатиметровой намотки лебёдка тянет ощутимо слабее, чем в начале.

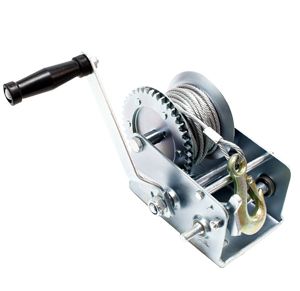

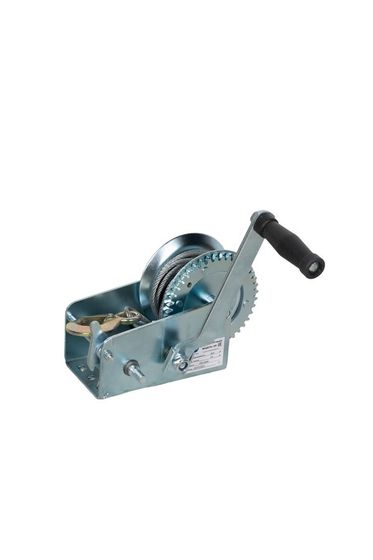

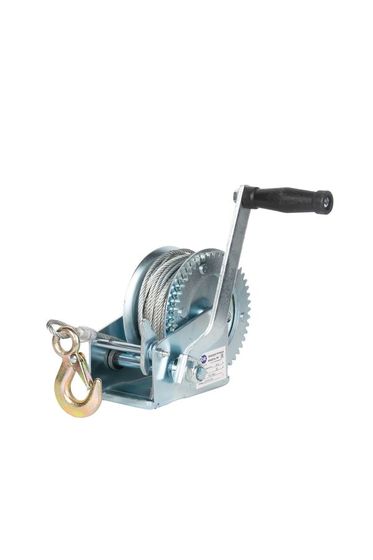

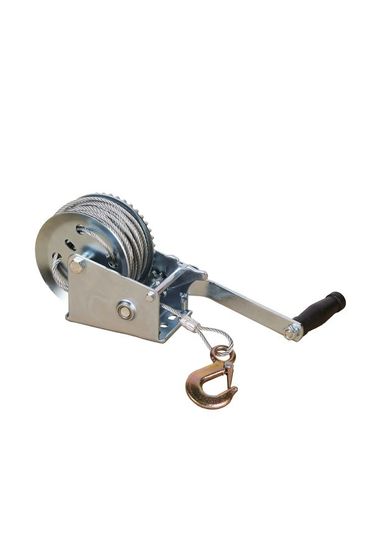

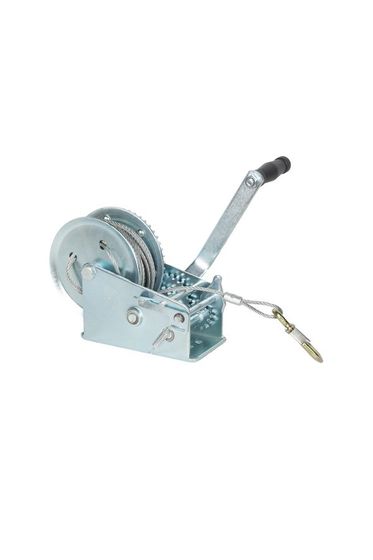

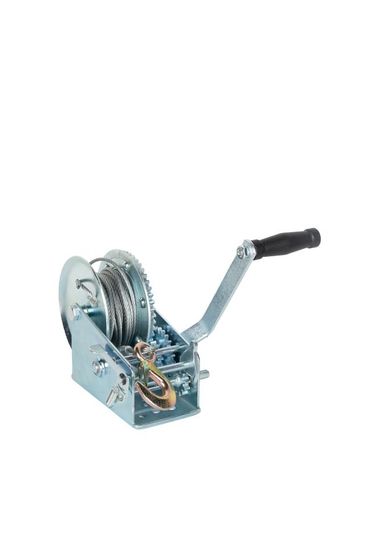

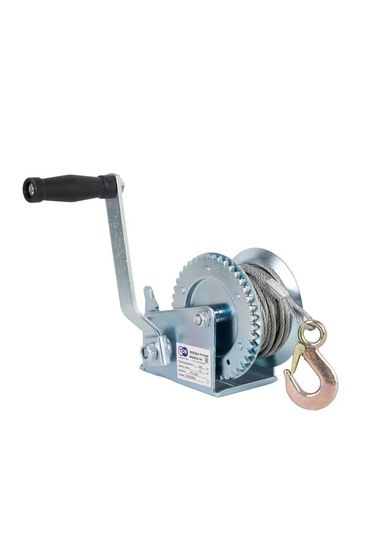

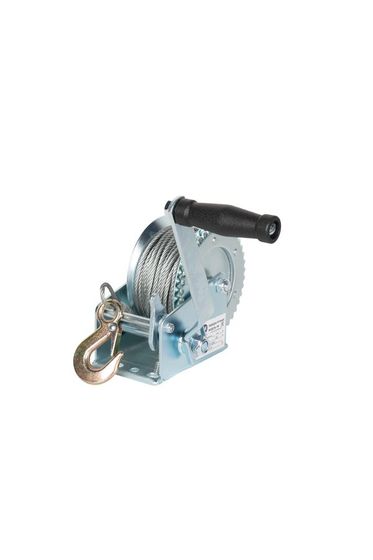

Односкоростные и двускоростные модели

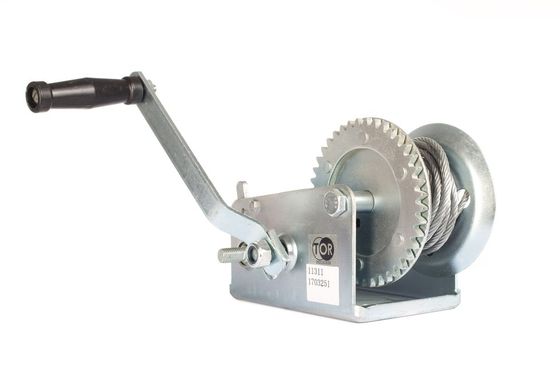

Граница проходит по 900 кг. Вторая скорость служит для быстрой выборки слабины; затем переключаются на силовую передачу и работают без перегрузки оператора. На односкоростной модели холостую протяжку выполняют с тем же передаточным числом, что и рабочий ход.

Отличие барабанной лебёдки от рычажной

Лебедка ручная барабанная наматывает трос на себя: длину протяжки задаёт вместимость барабана, свободное место вокруг не требуется. Ручная рычажная протягивает его насквозь, выбранный конец приходится укладывать рядом. В тесном монтаже удобнее рычажная, на протяжке в десятки метров — барабанная.

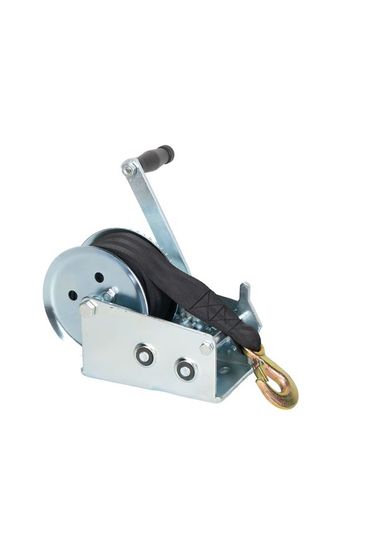

Стальной трос и текстильная лента

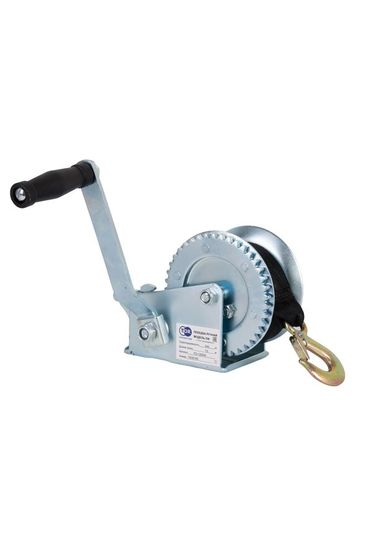

Стальной канат выпускается диаметром от 4 до 30 мм и допускает трение о кромку и загрязнение. Текстильная лента мягче: она не оставляет задиров на окрашенной поверхности и на полированном металле, ложится на барабан плотнее и весит меньше. Работа через кромку ленте противопоказана: лента перетирается там, где у стали стирается только оцинковка.

Проверка перед первым подъёмом

Тип передачи по всей линейке шестерёнчатый, червячных лебёдок в разделе нет. Шестерёнчатая передача сама груз не удерживает, за это отвечает тормоз в конструкции: пока он не проверен, груз на весу не оставляют.

Барабан не разматывают до конца. Последние витки держат заделку конца, и нагрузка на них разрушает крепление, груз остаётся на месте.

Витки укладывают ровно, слой к слою. Канат, перехлестнувший сам себя под нагрузкой, получает залом, и в этом месте он порвётся при следующем подъёме.

Что уточнить при заказе

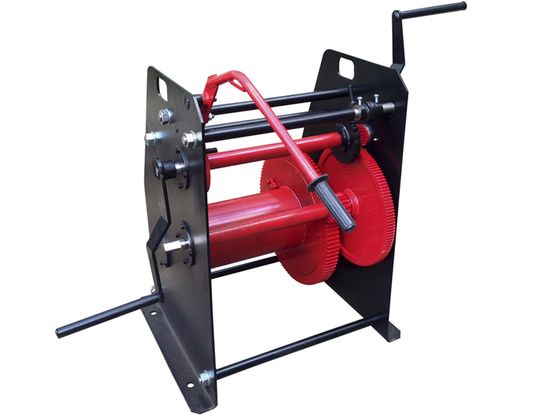

Часть ручных барабанных лебёдок поставляется без троса. Комплектацию показывает отдельная строка характеристик: «Комплектация тросом: Да» или «Нет», у тяжёлых моделей ТЛ на 5–8 тонн там стоит «Нет». Трос диаметром 19,5 мм длиной 150 метров заказывают отдельно, по стоимости сопоставим с лебёдкой. Строку проверяют до заказа.

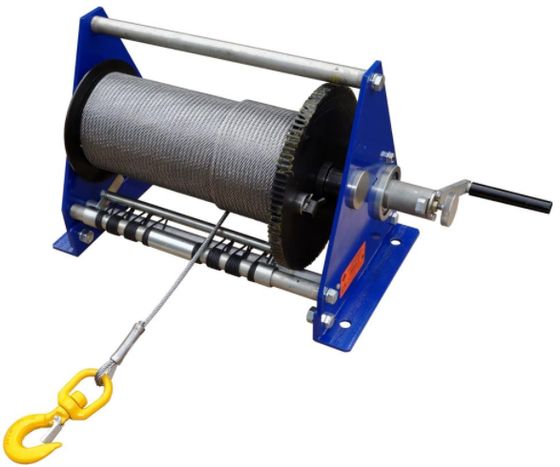

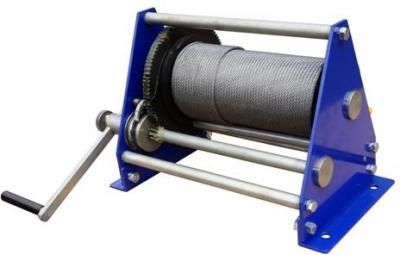

Ряд длин у ручных барабанных лебёдок: 10, 20, 25 и 40 метров у ходовых серий, до 65 и 150 у канатных моделей «Дина» и ТЛ.
