Лебедки ручные барабанные модели BHW

Ручная барабанная лебёдка BHW приводится от рукояти: оператор вращает её, и трос наматывается на барабан через шестерёнчатую передачу. Грузоподъёмность по серии от 540 до 1350 кг. Применяют такие лебёдки там, где груз поднимают поштучно и подводить электропитание для этого нецелесообразно.

Трос входит в комплект. Строка «Комплектация тросом» стоит на «Да» у всех восьми исполнений, докупать канат отдельно не требуется. В соседних сериях ручных барабанных лебёдок трос в комплект входит не всегда.

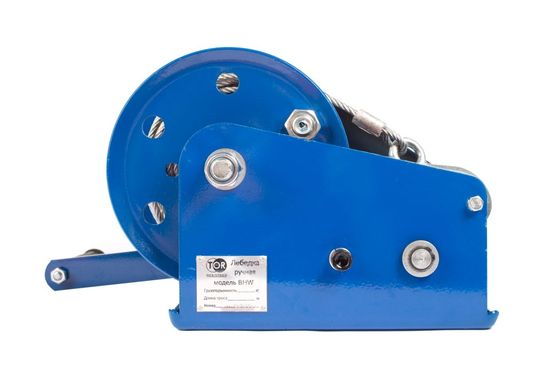

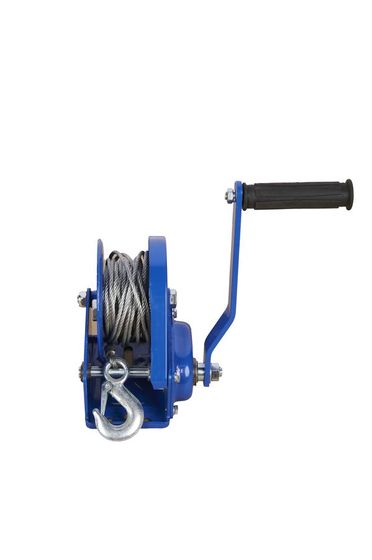

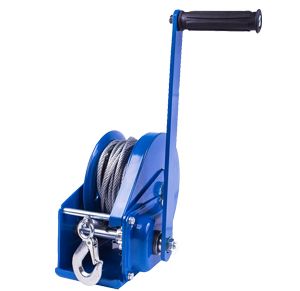

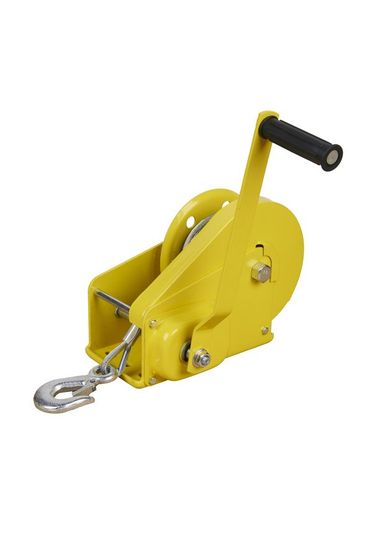

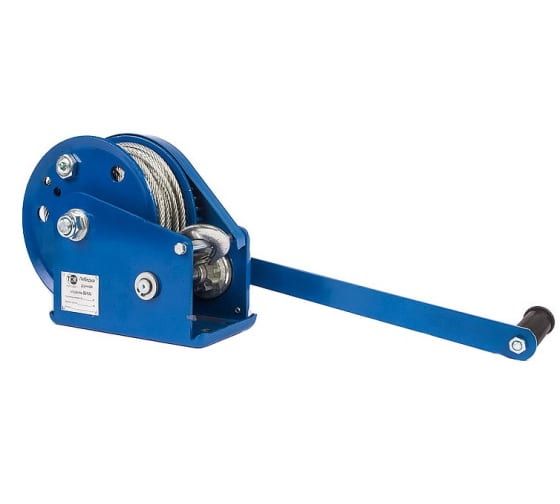

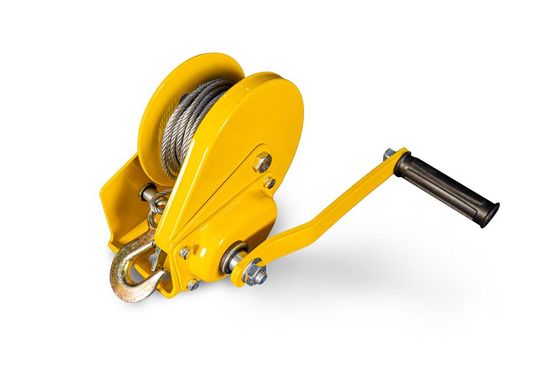

Грузоподъёмность и длина троса: восемь исполнений

Заводское описание серии перечисляет и третью длину, тридцать метров. В этом разделе её нет: выбирают между исполнениями на 10 и 20 м.

Различие между ними не только в дальности протяжки. Тот же трос диаметром 5 мм на том же барабане ложится вдвое большим числом слоёв, а на верхних витках радиус намотки растёт вместе с моментом на рукояти. К концу протяжки двадцатиметровое исполнение тянет слабее десятиметрового.

Передаточное число и длина рукоятки

По разделу встречаются три значения передаточного числа: 4,2:1, 5:1 и 10:1. На передаче 10:1 рукоять придётся провернуть вдвое больше раз, чем на 5:1, зато усилие на рукояти уменьшается во столько же раз.

Две лебёдки одной серии с одинаковой грузоподъёмностью на шильдике могут отличаться по усилию на рукояти. Передаточное число проверяют в карточке конкретной модели: название линейки его не задаёт.

Длина рукоятки тоже различается: 319 мм у большинства позиций и 210 мм у части. Плечо отличается в полтора раза, и вместе с передаточным числом оно определяет усилие на рукояти.

Стальной корпус и высота 160 мм

Корпус у всей серии стальной: механизм закрыт от пыли, грязи и случайного удара. Высота без ручки 160 мм по всем восьми позициям.

Низкий корпус рассчитан на установку на плоскость: на раму, на стойку, на закладную пластину. Основание готовят заранее, потому что вся тяга передаётся на крепёж.

Ограничения по тросу и намотке

Диаметр каната по разделу 5 или 6 мм. Замена штатного троса на другой не допускается: барабан рассчитан на своё сечение. Более толстый ляжет меньшим числом витков, более тонкий получит залом на кромке.

Последние витки на барабане не разматывают. Они держат заделку конца троса, и нагрузка на них приходится на крепление, которое на подъём груза не рассчитано.

Витки укладывают слой к слою. Канат, перехлестнувший сам себя под нагрузкой, ломается в этом месте при следующем подъёме.

Что уточнить при заказе

Для подбора укажите массу груза, расстояние протяжки и место, куда лебёдка будет закреплена.
