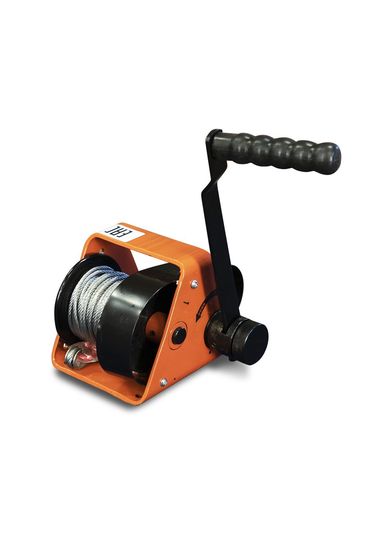

Лебедки ручные барабанные модели GR

Лебедки ручные барабанные модели GR работают от рукоятки: оператор вращает привод, механизм перемещает груз волоком или поднимает его вертикально. Высота корпуса без рукоятки по всей серии одна: 160 мм.

Длина каната в серии привязана к грузоподъёмности и отдельно не выбирается. Серия выпускается в пяти готовых сочетаниях, трос в каждом уже намотан на барабан.

Двадцать метров у младших, двадцать пять у остальных. Диаметр каната увеличивается вместе с грузоподъёмностью: 4,0 мм на лёгких моделях, далее 6,8, 9,0 и 13,0 мм.

Скорость навивки и время работы рукояткой

Скорость навивки у всей линейки одна: 1 м/мин. Подъём груза на десять метров занимает десять минут непрерывного вращения рукоятки, столько же занимает спуск.

Двадцать пять метров каната соответствуют двадцати пяти минутам работы рукояткой на полный ход барабана. Если груз нужно приподнять на полметра и подпереть, время не имеет значения. Если груз поднимают на этаж, при подборе считают минуты вместе с массой и сравнивают с электрической лебёдкой, которая даёт до шестнадцати метров в минуту при операторе с пультом в стороне.

Слои навивки и усилие на рукоятке

Барабаны серии рассчитаны на три, четыре или шесть слоёв навивки в зависимости от каната. Паспортная грузоподъёмность относится к первому слою, который лежит непосредственно на барабане.

Каждый следующий слой поднимает канат на свой диаметр: радиус намотки увеличивается, и вместе с ним увеличивается момент, который надо создать рукояткой. Груз тот же, усилие на рукоятке больше.

Шестислойная укладка — самый тяжёлый случай в линейке: разница усилия между первым и последним слоем заметна. Механизм, который идёт легко на размотанном тросе и тяжелее к концу подъёма, исправен.

Практическое следствие: тяга груза в конце намотки, на полном барабане, самый тяжёлый режим и для механизма, и для оператора. Длинную протяжку планируют так, чтобы основная нагрузка приходилась на нижние слои.

Длина рукоятки по линейке 250 и 350 мм. Плечо подобрано под конкретный барабан: удлинение рукоятки трубой создаёт на редукторе момент выше расчётного для зубьев.

Съёмная рукоятка: возможности и ограничения

Съёмная рукоять — отличительная черта серии. Практические следствия:

• Механизм со снятой рукояткой занимает меньше места и проходит в люк, проём, багажник.
• На смонтированном механизме без рукоятки барабан невозможно провернуть случайно.
• Допускается работа там, где рукоять не описывает полный круг: её переставляют вместо непрерывного вращения.
• В снятом виде рычаг не выступает из корпуса и не задевает проходящих мимо.

Ограничение: без рукоятки лебёдка неработоспособна, подобрать похожую замену не получится (посадка на валу своя).

Снимать рукоятку под висящим грузом не допускается. Удержание обеспечивает тормозной узел механизма, и проверять его состояние, оставшись без привода, опасно.

Установка и первая намотка

Корпус крепится к основанию болтами, площадку под него готовят заранее.

1. Поверхность выбирают ровную и с запасом места под длину рукоятки: ей нужен свободный ход на полный оборот, без стены, трубы и арматурного выпуска на пути.
2. Анкерные болты подбирают по диаметру установочных отверстий корпуса.
3. Основание рассчитывают на нагрузку. Корпус, притянутый к слабой раме, отрывается вместе с ней, и рывок направлен в сторону оператора.
4. Первую намотку каната выполняют под нагрузкой не менее 60 кг и строго по стрелке под рукояткой. Слабо намотанный канат под грузом проседает в нижние слои, зажимается там и получает залом.

Направление намотки задано конструкцией. Барабан рассчитан на одну сторону схода каната, обратная навивка меняет плечо на раме и точку выхода троса из корпуса.

Ограничения по применению

Приводной механизм редукторный, на цилиндрических прямозубых шестернях. Назначение: поднять и переместить груз волоком с намоткой на барабан.

• Людей поднимать и перемещать запрещено, любой моделью серии.
• Пожаро- и взрывоопасные зоны исключены.
• Рабочий диапазон температур: от −20 до +40 °C.
• Рывковая нагрузка не предусмотрена. Такой лебёдкой часто рекомендуют вытягивать застрявший автомобиль, но рассчитана она на статическое усилие: динамика от буксующих колёс передаётся в зубья редуктора мгновенно.

При заказе уточняют массу груза, расстояние или высоту перемещения, основание для крепления корпуса и наличие места для полного оборота рукоятки.
