Лебедки ручные барабанные модели LHW

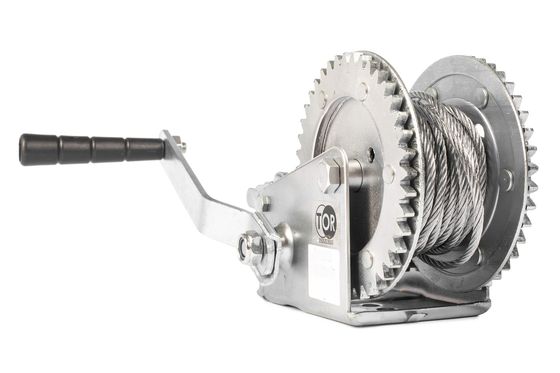

Лебёдка ручная барабанная модели LHW состоит из барабана со стальным канатом и рукояти: груз поднимают вертикально или перемещают волоком усилием рук. Ленточное исполнение той же серии вынесено в отдельный раздел.

Тормоз у ручной лебёдки этой серии рассчитан на подъём. Храповик удерживает барабан, пока груз идёт вверх и пока он стоит, а спуск выполняют вращением рукояти против нагрузки, не отпуская её. Самопроизвольный спуск при отпущенной рукоятке механизмом не предусмотрен.

Отсюда правило смены: по окончании работы груз опускают на опору. Оставлять его на лебёдке в перерыв или на ночь не допускается.

Двойной храповой механизм передачи

Конструктивная особенность серии: двойной храповой механизм передачи крутящего момента. Нагрузка делится между двумя парами, поэтому шестерни редуктора изнашиваются медленнее, чем в схеме с одним зацеплением. Тип передачи у всех позиций шестерёнчатый.

По интенсивности LHW занимает промежуточное положение между бытовым и промышленным классом. Рекомендованный режим работы: разовая протяжка, монтаж, погрузка в мастерской. Для работы в смену без остановки применяют серии с большим запасом.

500 и 1000 кг: число скоростей

Вторая скорость у лебёдки на 1000 кг служит для выборки слабины. Её выбирают быстрой ступенью, затем переключаются на силовую и поднимают груз. У лебёдки на 500 кг переключения нет: холостая протяжка идёт с тем же передаточным числом, что и рабочая.

Усилие на рукояти: 23 и 32 килограмма

Масса груза выросла вдвое, а усилие на рукояти примерно на сорок процентов. Разницу компенсируют передача и вторая ступень.

Усилие 32 кг на рукояти посильно для одного человека на коротком подъёме. При непрерывной протяжке на двадцать метров это работа на выносливость, поэтому учитывают не только массу груза, но и время работы с рукоятью.

Канат в комплекте у всех четырёх позиций оцинкованный, диаметром 4,5 или 5 мм. Замена комплектного каната на другой невозможна: барабан рассчитан на своё сечение, более толстый канат не вмещает паспортные двадцать метров.

Габариты при 500 и 1000 кг

Высота корпуса без ручки у всего ряда одна: 160 мм. Габарит различается: 270×180×140 мм у позиций 500 кг против 280×280×270 мм у позиций 1000 кг. Площадку под лебёдку размечают по конкретной модели, без переноса размеров с соседней позиции ряда.

Место под рукоятку оценивают отдельно. Ей нужен полный круг свободного хода, иначе оператор вращает её короткими переставками и теряет на этом больше, чем выигрывает на второй скорости.

При заказе уточняют массу груза, нужную длину троса и конструкцию, к которой лебёдка будет крепиться.
