Лебедки ручные барабанные модели Дина, пр-во РФ

Лебёдки «Дина» российского производства применяют на монтаже и погрузочных работах: груз перемещается вертикально или волоком, трос при этом наматывается на барабан. Внутри семейства три серии с разной конструкцией, и различие между ними начинается с обозначения.

Цифра после названия не означает ни тонны, ни год выпуска. Первая серия рассчитана на 250 кг, вторая на 500, третья на 1000. Это три отдельные конструкции, не типоразмеры одной модели, поэтому запрос «Дина 500» относится ко второй серии, хотя число в нём похоже на индекс.

В прайсах группу подписывают по-разному: «Дина производство РФ», «модели Дина, пр-во РФ», просто «лебёдка Дина». Речь об одном семействе. Лебедка ручная барабанная — это класс механизма, а линейка внутри класса отличается узлом удержания, тросоукладчиком и рядом длин каната.

Грузоподъёмность 1000 кг у второй серии: работа через блок БМ 1,0

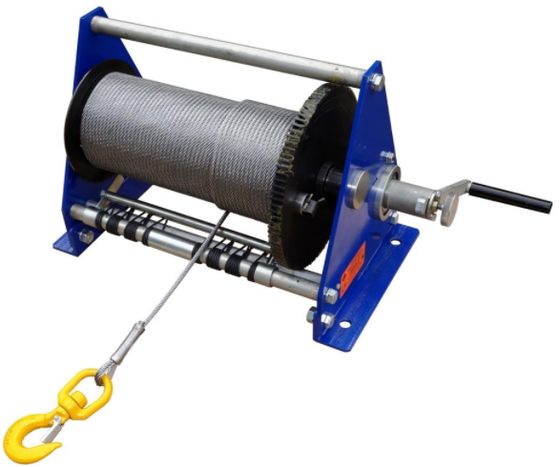

В ряду есть позиция «Дина-2 1000 кг 20 м с блоком БМ 1,0-01». Собственный номинал этой машины — пятьсот килограммов. Тонну лебедки Дина-2 удерживают через монтажный блок, при этом полезный ход уменьшается.

Буквы ВБИ в названии означают встроенный блок. Номинал от них не меняется: позиция «250 кг 20 м ВБИ» поднимает те же 250 кг, что и такая же без букв.

Усилие на рукоятке семнадцать килограммов при любом тоннаже

Усилие одинаково по всей линейке, от лёгкой машины до тонной. Передаточное отношение подобрано так, чтобы нагрузка на оператора не менялась, а разница уходила в число оборотов.

Вылет рукоятки регулируется стопорным винтом под вес поднимаемого груза. Работа на коротком плече с полной нагрузкой физически возможна и приводит к срыву резьбы.

Грузоупорный тормоз: устройство в первой и второй сериях

Лебедка состоит из двух щёк на распорных втулках, вал-шестерни и барабана с зубчатым колесом. Шестерёнчатая передача сама по себе груз не удерживает. Самопроизвольное опускание останавливает грузоупорный тормоз на конце вал-шестерни, закрытый кожухом.

Пакет дисков даёт больше поверхностей трения и схватывает мягче. Накладки проще менять. Различие указано в паспорте, в каталоге его нет; уточнить его стоит заранее, если механизм пойдёт на объект с частыми остановками на весу.

Режим работы 1М и климатическое исполнение У1

Вторая серия отнесена к группе режима работы не выше 1М по ГОСТ 25835: короткие включения с длинными паузами (монтаж, разовый подъём, ремонт, часть погрузочно-разгрузочных работ). Сменная подача материалов изнашивает такой ручной привод быстрее, чем предусмотрено паспортом.

Климатическое исполнение У1 по ГОСТ 15150 допускает работу и в закрытом помещении, и на открытом воздухе. Механизм рассчитан на температуру не ниже минус сорока; для зимней площадки это рабочая граница, не запас.

Тросоукладчик: устройство в первой и второй сериях

У первой серии под барабаном закреплён узел из сдвоенной пружины и ролика: он ведёт стальной трос вдоль оси и укладывает канат на барабан слой к слою без участия оператора. У второй на том же месте стоит прижимной ролик с той же задачей.

Положение выхода намотки переставляется. Корпус устанавливают так, чтобы канат шёл прямо на грузовой крюк: перекос выхода изнашивает и заделку, и щёки.

Крепление корпуса и расчёт крепежа

Барабанные модели Дина крепятся к раме, стене или анкерной плите. Собственного основания у них нет, работа стоя на полу под нагрузкой не допускается.

Крепёж рассчитывают на полное усилие, а не на массу груза: к тяге добавляются рывок при страгивании и составляющая от угла, под которым канат сходит с барабана. Ручные барабанные модели чаще выходят из строя по креплению, чем по механизму.

Трос в комплекте: диаметр 5,5–6,4 мм и ряд длин

Лебедка канатная этой группы поставляется с намотанным тросом, докупать его отдельно не требуется. Длины идут ступенями 10, 20, 29, 35, 40, 60 и 65 м, передача шестерёнчатая по всему ряду.

Шестьдесят пять метров выбирают не ради высоты. Такая длина нужна на протяжке вдоль трассы или по склону, где переставлять точку крепления негде.

Что уточнить при заказе

Масса на крюке, вертикальная тяга или волок, нужная длина с запасом на заделку, к чему будет притянут корпус. Если масса выше номинала, сообщите об этом сразу: блок меняет и комплект, и полезный ход.
