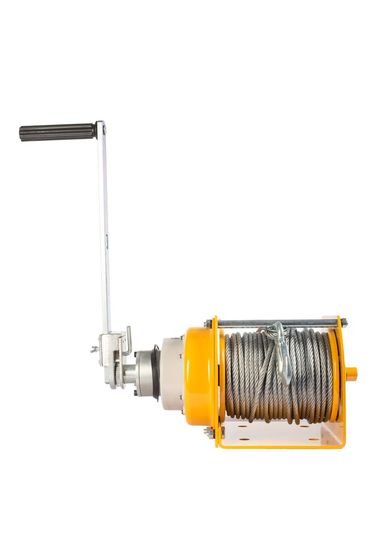

Лебедки ручные барабанные модели JHW

Ручные барабанные лебёдки серии JHW рассчитаны на грузы от 0,5 до 3 т, передача шестерёнчатая. По грузоподъёмности это верхняя часть ручного барабанного ряда. Применяют их для подъёма груза и удержания его на весу, пока идёт установка.

Рукоятку JHW допускается не проворачивать по кругу. Реверсивный механизм даёт маятниковый режим: качание вперёд-назад в пределах доступного сектора, как у рычажной лебёдки. Режим рассчитан на монтаж в стеснённом месте, где рядом стена, стойка или соседний агрегат и полный оборот сделать негде.

Второй режим: обычное вращение. Он быстрее, на открытой площадке работают им.

Фрикционный тормоз на подъём и опускание

У простого храпового механизма одна задача: не дать барабану провернуться назад. Ручная барабанная лебёдка модели JHW оснащена фрикционным тормозом, и он работает и на подъём, и на опускание груза. Груз опускается управляемо, без срыва в момент выхода собачки из зацепления.

Отсюда и рекомендованная интенсивность: средняя и высокая. В соседних барабанных сериях с ручным стопором она заметно ниже.

Длина троса и диаметры по ряду

Трос длиной 40 м идёт в комплекте у всех четырёх позиций, длину выбирать не приходится. Выбирают только тоннаж: 0,5; 1; 2 и 3 т. Диаметры по ряду: 6,3; 8; 9 и 12,5 мм.

Такая канатоёмкость — главная причина, по которой выбирают именно JHW. Сорок метров закрывают протяжку вдоль пролёта или подъём на этаж без перецепки и без промежуточных остановок.

Передаточное число по ряду

Ряд: 4,33:1; 12,19:1; 22,68:1 и 29,16:1. На двухтонной модели стоит 22,68:1 при тросе 9 мм.

Число оборотов рукояти на метр протяжки растёт вместе с передаточным числом. Между крайними значениями ряда разница почти семикратная: одну и ту же дистанцию оператор проходит либо за десяток оборотов, либо за семь десятков. Усилие на рукояти при этом снижается во столько же раз.

Это учитывают при планировании работы. Сорок метров на большом передаточном числе занимают заметно больше получаса, и в график монтажа время закладывают по паспорту конкретной модели.

Испытательная нагрузка

Испытательная нагрузка стоит в характеристиках отдельной строкой и выше номинальной ровно на четверть. Это поверочное значение приёмки: механизм проверяют перегрузом, чтобы подтвердить паспортный номинал.

Разрешением поднять больше эта строка не является. Трёхтонная лебёдка рассчитана на три тонны, а не на три с четвертью: запас, заложенный испытанием, расходуется на динамику, перекос и износ троса.

Габариты и способ крепления

Габариты по ряду идут от 403×182×245 до 549×296×365 мм, в упаковке одно изделие. Лебёдка тяжёлая, установка трудоёмкая, рассчитана она на стационарную работу с одной точки.

Крепить корпус допускается к горизонтальной, вертикальной и наклонной поверхности. Этим JHW отличается от лебёдок, которые устанавливаются только на пол или на раму. Основание при этом рассчитывают на тягу троса и момент от рукояти, вес груза на него не передаётся.

Что уточнить при заказе

При заказе указывают массу груза, расстояние протяжки, положение опорной поверхности и наличие на месте свободного сектора для рукояти.
