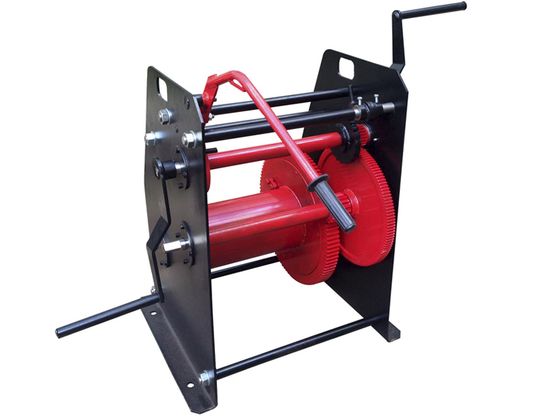

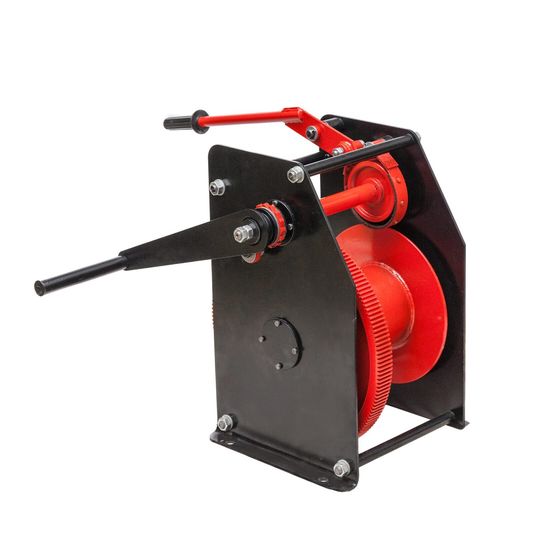

Лебедки ручные барабанные модели ТЛ

Лебёдки ручные барабанные модели ТЛ перемещают и поднимают груз стальным канатом, привод от рукояти, электропитание не требуется. Грузоподъёмность по разделу от 1 до 8 т. Модели различаются числом обслуживающих человек, ёмкостью барабана и габаритами. Старшие типоразмеры устанавливают стационарно.

В характеристиках указано количество обслуживающих человек, значения доходят до четырёх. На старших типоразмерах рукоять в одиночку не провернуть, поэтому восьмитонная модель требует бригады на каждую операцию.

Усилие на рукояти нормировано: по линейке от 11,2 до 25 кг. С ростом тоннажа растёт число операторов и число оборотов рукояти. Само усилие остаётся в этих пределах.

Тяговое усилие на первой передаче

У многих ручных лебёдок вертикальный номинал и горизонтальная тяга указаны разными цифрами. У моделей ТЛ они совпадают: 1000, 1500, 2000, 3000, 5000 и 8000. В паспорте значение записано как «тяговое усилие на первой передаче», и это уточнение существенно.

Число слоёв навивки по разделу от четырёх до восьми. Каждый следующий слой увеличивает радиус навивки и вместе с ним момент на рукояти. Паспортная цифра описывает начало намотки, к последнему слою она не относится.

Канатоёмкость барабана и диаметр каната

Две канатоёмкости под один тоннаж соответствуют двум диаметрам каната. Меньший диаметр даёт большую рабочую длину, но снижает грузоподъёмность: барабан вмещает больше витков, а тонкая сталь несёт меньше.

Диаметр каната по разделу от 7,6 до 30 мм. Сечение 30 мм на морозе теряет гибкость и требует блока с соответствующим радиусом.

Комплектация: «с тросом» и «без троса»

Комплектация указана в наименовании позиции, до перечня характеристик. Для варианта «без троса» канат нужного диаметра (по ёмкости барабана это более ста метров) заказывают отдельной позицией.

Проверьте комплектацию до заказа: лебёдка в варианте «без троса» к работе не готова, пока трос не заказан вместе с ней.

Температурный диапазон эксплуатации −25…+45 °С

Температурный диапазон указан в наименовании каждой позиции: −25…+45 °С. Верхняя граница даёт запас для большинства площадок. Нижнюю сверяют с условиями эксплуатации.

В северных и центральных областях температура ниже −25 °С зимой держится неделями. Ниже этой границы лебёдка выходит из паспортных условий: смазка в шестерёнчатой передаче густеет, усилие на рукояти растёт, металл каната теряет пластичность. Для площадки под открытым небом с круглогодичной работой эту цифру проверяют до выбора тоннажа.

Габариты и крепление старших типоразмеров

Габариты по разделу от 425×388×580 мм у младших моделей до 1800×800×900 мм у старшей. Восьмитонная лебёдка вручную не переносится и требует подготовленного места установки.

Порядок подбора: сначала определяют место крепления и способ анкеровки, затем типоразмер. Рама рассчитывается на полное тяговое усилие, приложенное горизонтально. Расчёта только на вес самой лебёдки недостаточно.

Производство линейки российское, передача шестерёнчатая по всему ряду. Горизонтальное перемещение груза волоком и вертикальный подъём выполняет один и тот же механизм. Груз удерживает грузоупорный тормоз, шестерни эту функцию не выполняют. Тормоз проверяют коротким пробным подъёмом до того, как в зоне груза окажутся люди.

Что уточнить при заказе

• Комплектация: «с тросом» или «без троса», при втором варианте диаметр и длина троса отдельной позицией.
• Число обслуживающих человек для выбранного типоразмера.
• Нижняя граница температуры на площадке относительно −25 °С.
• Место крепления и способ анкеровки под полное тяговое усилие.
