Канаты для лебедок

Под названием «трос для лебедки» продают три разных товара, и каждый рассчитан на свой тип машины. В этом разделе собраны стальные тросы для рычажных лебёдок MTM: их подбирают по сечению под зажимной механизм. Таблица показывает, чем различаются три случая.

Принцип работы рычажной лебёдки и требование к диаметру

Барабанная машина работает с любым тросом подходящего сечения: он укладывается на барабан витками. Рычажная устроена иначе. Внутри корпуса стоят кулачковые зажимы, они поочерёдно захватывают стальной канат и протягивают его через корпус, свободный конец выходит наружу.

Отсюда единственное жёсткое требование раздела: сечение должно точно соответствовать размеру, под который изготовлены кулачки.

• MTM 800, тяговое усилие 0,8 т — канат 8,3 мм.

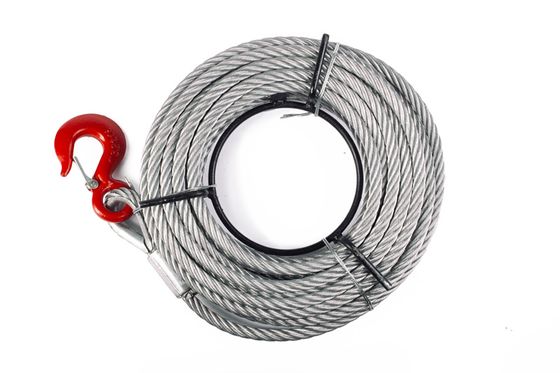

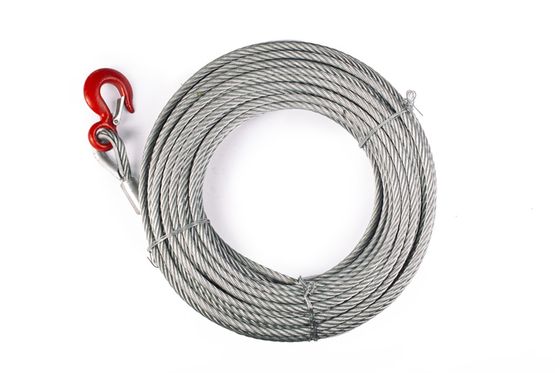

• MTM 1600, 1,6 т — 11 мм.

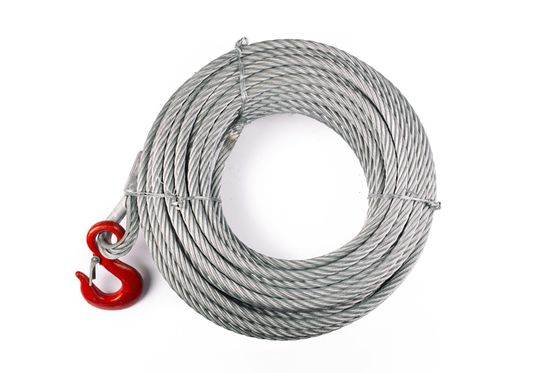

• MTM 3200, 3,2 т — 16 мм.

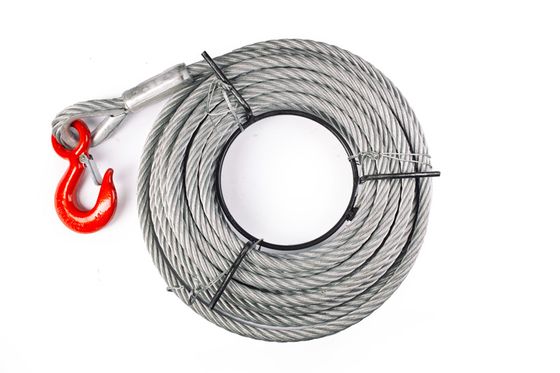

• MTM 5400, 5,4 т — 20 мм.

Трос большего сечения в зажимы не входит. Трос меньшего сечения входит, но кулачки не получают нужного пятна контакта и под нагрузкой начинают проскальзывать — рывками и неравномерно.

Производитель указывает это прямо: сечение каната типа ZNL рассчитано под захватный механизм лебёдки, а не под абстрактную прочность.

Металлический сердечник

Конструкция записана в характеристиках как 6×19W+IWR, у младшего сечения — 6×19w+IWS: шесть прядей вокруг металлического сердечника.

Органический сердечник в такой схеме не допускается: кулачок давит поперёк, пеньковая сердцевина сминается, и вместе с ней уменьшается диаметр, по которому машина удерживает изделие. Стальной сердечник держит форму.

Синтетика в рычажной схеме не применяется по той же причине, хотя на автомобильных барабанах она давно распространена. Мягкая оплётка под кулачком сминается и перетирается за несколько циклов.

Грузоподъёмность лебёдки и разрывное усилие каната

Грузоподъёмность в тоннах относится к машине, под которую трос изготовлен. Разрывное усилие в килоньютонах относится к самому изделию, по разделу оно составляет от 53,12 до 253,96 кН.

Делить одно на другое для расчёта запаса прочности некорректно. Нормы для горизонтальной тяги и для вертикального подъёма груза различаются: тяговая схема считается по одному коэффициенту, подъёмная по вдвое большему. Какой коэффициент применять, определяется характером работы, не изделием.

Готовые отрезки и длина

Отрезки поставляются по 12, 20, 40 и 100 м. Резать их по месту нельзя: участок, который заходит в зажимы, требует заводской заделки, а расплетённая прядь заклинивает машину.

Метраж определяет рабочую дистанцию, на запас прочности он не влияет. Рычажная машина протягивает трос медленно, поэтому лишние метры на площадке оборачиваются лишними часами работы.

Причины износа

В рычажной машине с тросом контактируют стальные кулачки, и работают они всегда по одному и тому же участку у начала хода. Именно там появляются задиры и оборванные проволоки, поэтому осматривают в первую очередь этот метр.

Второе воздействие — среда. Оцинкованное покрытие замедляет коррозию, но истирание в зажимах снимает цинк с рабочего участка первым, и дальше работает открытая сталь.

Что уточнить при заказе

Сечение и модель лебёдки указывают вместе: по одному сечению позиция определяется однозначно, а по одной модели нет, потому что метраж бывает разный.
