Пульты проводные

В разделе собраны подвесные кнопочные посты управления талями, кранами и лебёдками. Пост висит на кабеле под талью и коммутирует цепи управления подъёмом и передвижением; батареек, экрана и настроек у него нет. Словом «пульт» называют и другие устройства, поэтому раздел сверяют с таблицей.

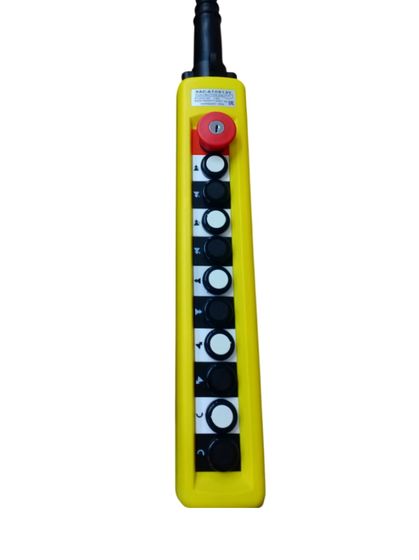

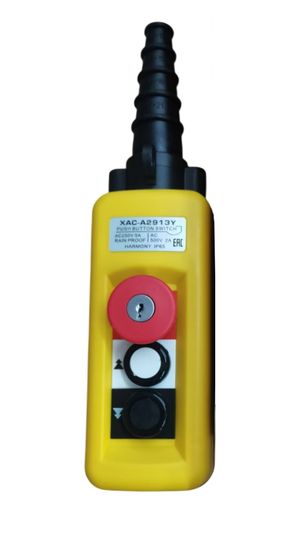

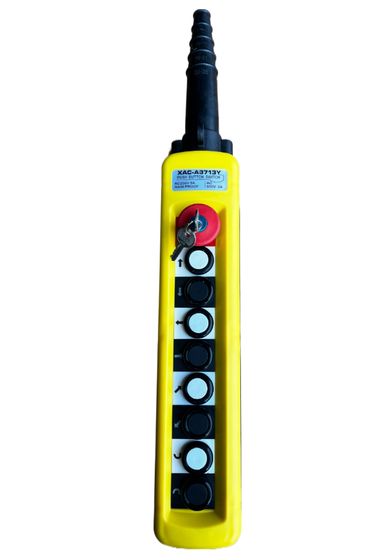

Расшифровка обозначения серии XAC-A

В индексе серии XAC-A заложены два параметра, по которым пост подбирают точнее, чем по описанию.

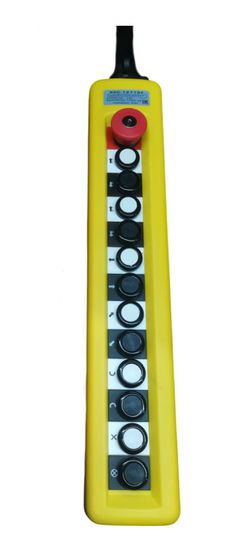

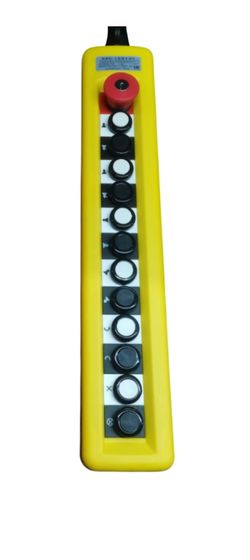

• Первая группа цифр — количество кнопок: 2, 4, 6, 8, 10 или 12.
• Следующая цифра: число скоростей, где 7 означает одну скорость, а 9 соответствует двум.

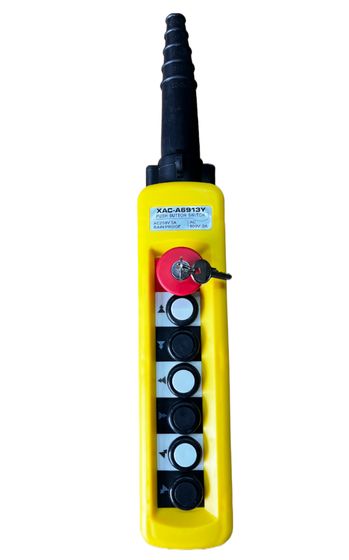

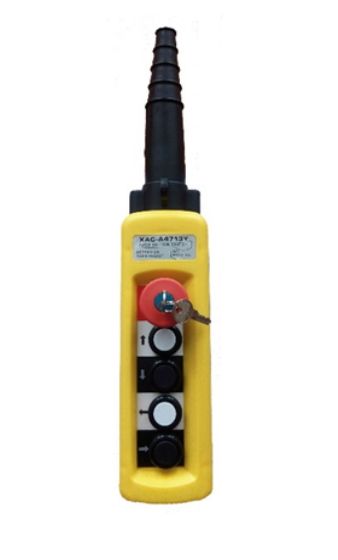

XAC-A6713Y: шесть кнопок, одна скорость. XAC-A6913Y: те же шесть кнопок, две скорости. Посты рассчитаны на цепи управления 380 В, оснащены поворотным ключом-маркой и грибовидной кнопкой аварийного останова.

Двухскоростной пост на односкоростной механизм не применяют. Вторая ступень работает только там, где у тали или у привода передвижения есть отдельная обмотка малой скорости: у кнопки два хода, и второму ходу нужна своя цепь.

Число кнопок выбирают по числу управляемых движений:

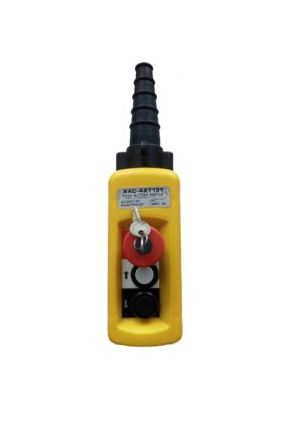

• две: подъём и спуск;

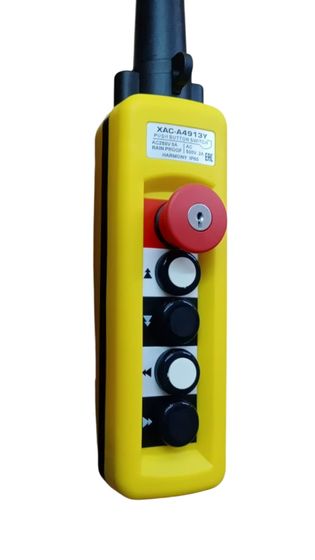

• четыре: плюс одно направление перемещения;
• шесть: три направления;

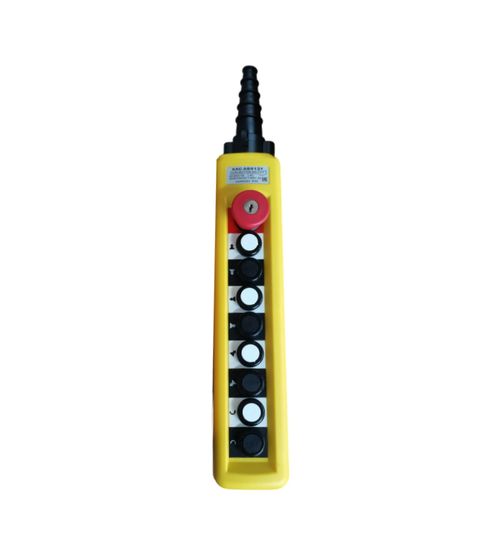

• восемь и больше: главный и вспомогательный подъём, дополнительные механизмы.

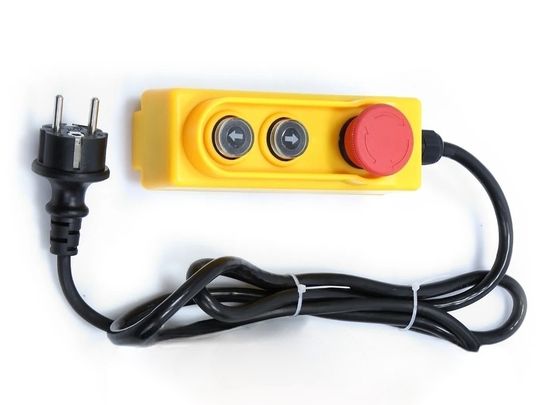

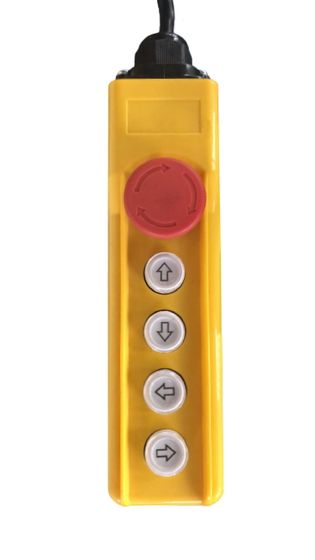

Пульты к талям PA: конденсатор внутри поста

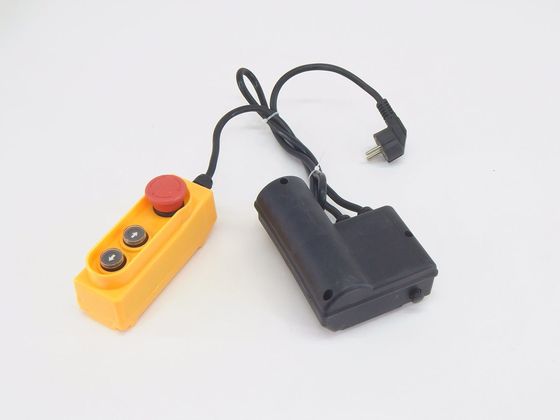

Пост от одной тали PA не подходит к другой из-за конденсатора. Внутри поста стоит пусковой конденсатор однофазного двигателя, и его ёмкость подобрана под конкретную модель.

У версий с тележкой дополнительные 16 мкФ приходятся на конденсатор привода передвижения. Пост без него даёт таль, которая поднимает груз, но не перемещается по балке, и неисправность при этом ошибочно ищут в двигателе тележки.

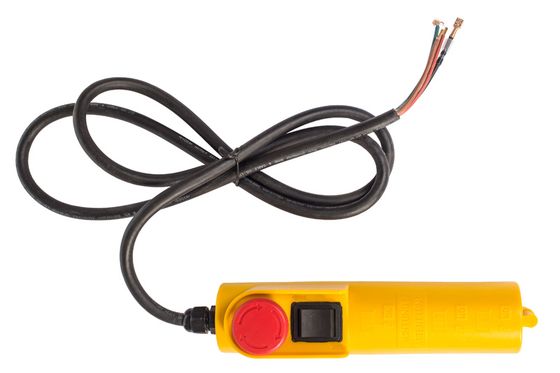

У самых лёгких талей PA управление выполнено тумблером, кнопочной панели нет. Подбор такого поста по количеству кнопок невозможен: сверяют грузоподъёмность тали.

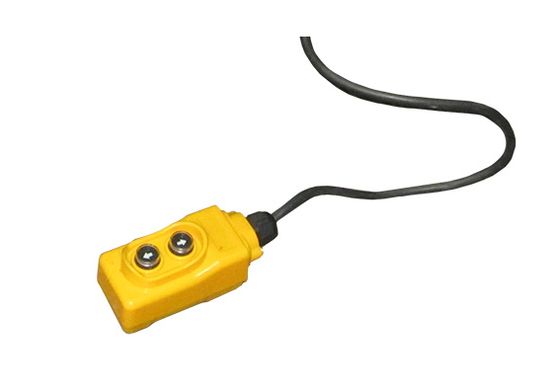

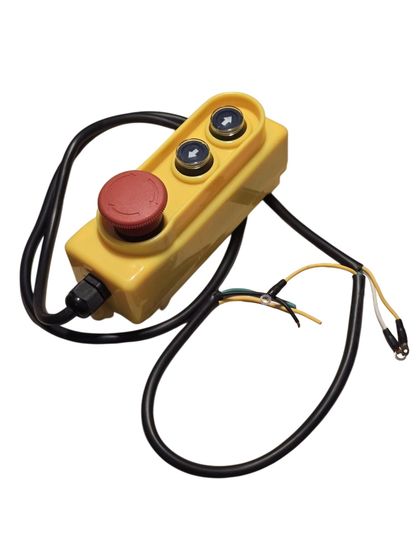

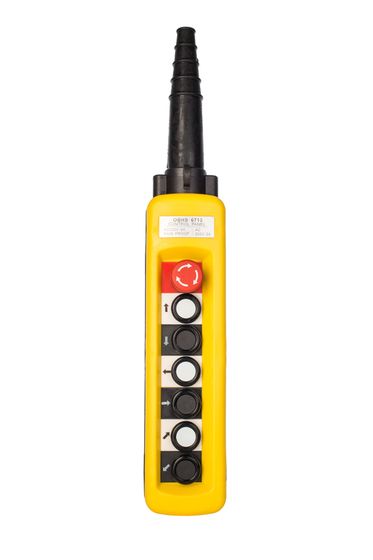

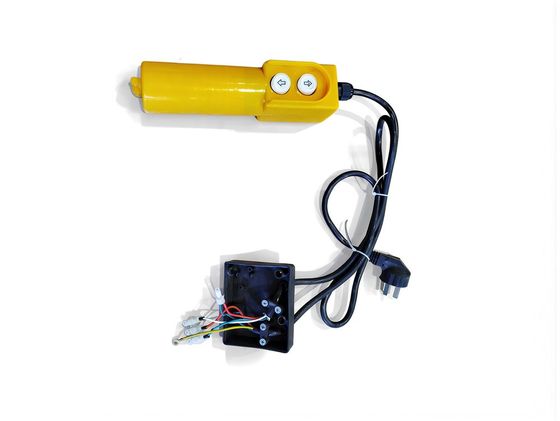

Пульты к талям CD и к лебёдкам KCD

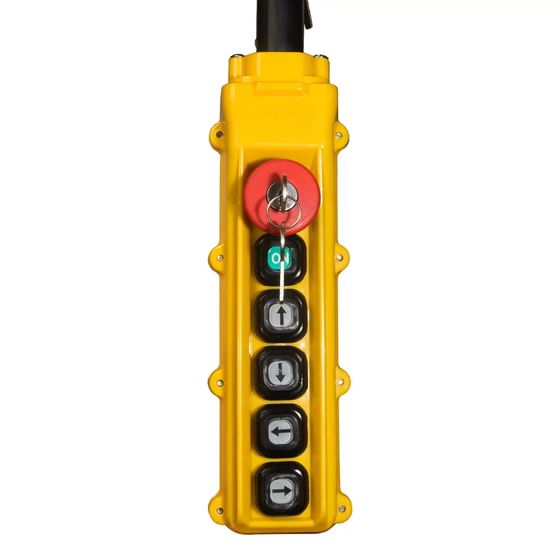

Посты для талей CD выпускают в исполнениях на четыре и шесть кнопок с отдельными пуском и аварийной кнопкой, на 380 В. Посты для лебёдок KCD подбирают сразу по двум параметрам: грузоподъёмности лебёдки (300 или 500 кг) и напряжению (220 или 380 В). Устройство от 220-вольтовой лебёдки на 380-вольтовую не переставляют.

Корпус, степень защиты и рабочая температура

Основное исполнение корпуса — фибергласс со степенью защиты IP65, часть постов выпускается в IP66, встречаются и общепромышленные без индекса защиты. IP65 защищает от пыли и струи воды, IP66 выдерживает сильную струю.

Рабочий диапазон в характеристиках указывают двух видов: −20…+70 °С и −25…+55 °С. Для поста в неотапливаемом цехе или на улице нижняя граница важнее верхней: пластик корпуса и кабель на морозе теряют гибкость, а кабель подвесного пульта постоянно работает на изгиб.

Ключ-марка ограничивает доступ к управлению. Пост, оставленный под напряжением без присмотра, позволяет включить кран любому, кто окажется рядом.

Что уточнить при заказе

Модель тали или лебёдки, напряжение цепи управления и число механизмов, которыми нужно управлять с одного поста.
