Концевые выключатели для талей электрических

Концевой выключатель контролирует положение крюковой подвески: размыкает цепь, когда она дошла до верхней или нижней точки хода. С перегрузом этот узел не связан. Защиту по массе выполняет ограничитель грузоподъёмности — отдельный узел, отдельная позиция в каталоге со своей настройкой.

Подбор по грузоподъёмности тали

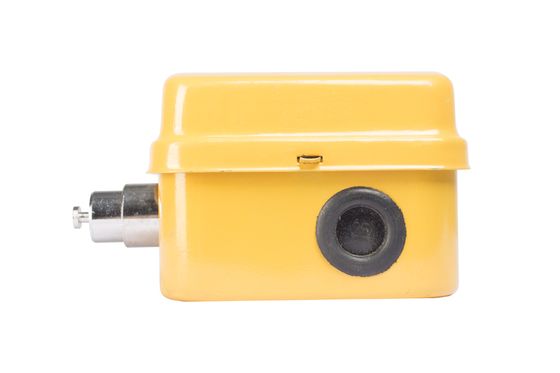

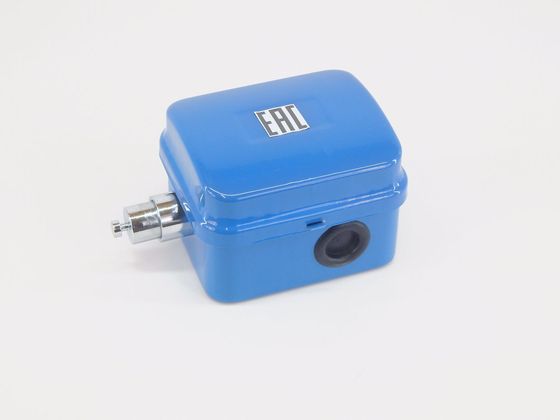

Одна позиция рассчитана на весь диапазон 0,5–5,0 т. Выше ряд делится: отдельная позиция на 10 т, отдельная на 16 т и отдельная на 20 т.

Деление определяется номиналом контактов. Его выбирают по грузоподъёмности тали: 10, 20 или 40 А. Тали до пяти тонн укладываются в одну ступень тока, для тяжёлых предусмотрены свои.

Совместимость с серией механизма

Посадочные размеры, длина рычага и усилие срабатывания рассчитаны под конкретную серию. Позиции этого раздела предназначены для талей электрических CD.

Выключатель с подходящими напряжением и током, но с несовпадающей механикой даёт ложные срабатывания или не срабатывает совсем. Второй случай проявляется однократно: когда подвеска доходит до барабана.

Четыре пары нормально замкнутых контактов

Контакты замкнуты, пока таль работает, и размыкаются в крайнем положении. Такая схема защищает и при обрыве: при перебитом проводе механизм останавливается, защита остаётся в работе.

Состояние контактов проверяют мультиметром. Каждую пару прозванивают в замкнутом положении: подгоревший контакт даёт заметное сопротивление и греется под током.

Настройка ограничительных колец при монтаже

Ограничительное кольцо со стороны двигателя выставляют так, чтобы между корпусом тали и крышкой крюковой подвески оставался зазор:

• не меньше 100 мм при скорости подъёма до 8 м/мин;
• не меньше 150 мм, если скорость выше.

Кольцо со стороны редуктора сдвигают, чтобы прижимное кольцо канатоукладчика не упиралось во фланец корпуса, и оставляют 5–10 мм запаса до полной остановки барабана. После затяжки болтов срабатывание проверяют два-три раза подряд.

Условия эксплуатации

IP44 защищает от брызг, но не от струи: мойка под давлением и открытый ливень выводят коробку из строя. Ограничение по высоте также обязательно: на объекте выше двух километров над уровнем моря воздух хуже охлаждает контакты и хуже гасит дугу.

Что уточнить при заказе

При заказе назовите грузоподъёмность тали и серию механизма. Высота подъёма и длина каната на подбор не влияют.
