Тали электрические цепные

В разделе собраны цепные электрические тали: груз поднимает калиброванное звено, проходящее через звёздочку механизма. Главное различие внутри раздела связано с питанием: однофазные и трёхфазные модели отличаются по грузоподъёмности и по доступной высоте подъёма.

Однофазное исполнение у цепной тали есть, но с двумя ограничениями сразу, и оба учитывают при заказе.

Для высоты 18 или 24 м три фазы обязательны при любой массе груза. То же относится к грузоподъёмности 7,5 и 10 т. Питания от сети 220 В достаточно для мастерской и небольшого цеха; для остальных задач возможность подключения определяет электрощит на объекте.

Цепесборник: место под него и точность спуска

Канатная таль наматывает трос на барабан. У цепной намотки нет: звенья проходят через звёздочку и укладываются в цепесборник сбоку корпуса. Отсюда два следствия, которых нет в таблице характеристик.

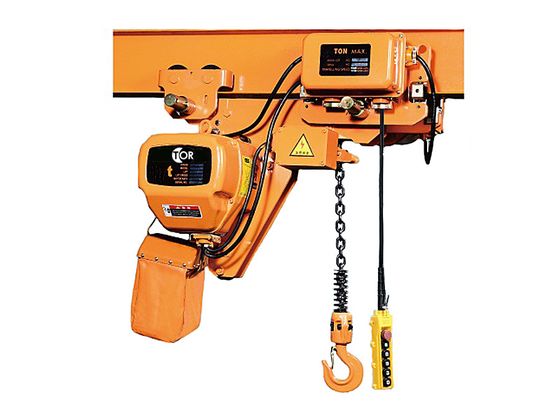

Чем больше высота подъёма, тем крупнее цепесборник, и при высоте 24 м он заметно свисает вниз. Место под него учитывают вместе со строительной высотой до монтажа.

Второе: у тали нет минимальной длины намотки, поэтому крюк опускается точно и без раскачивания. Боковой ход у цепного механизма меньше, чем у канатного, и в тесном пролёте это заметное преимущество.

Скорость подъёма и длительность цикла

По линейке значения идут от 0,45 до 7,2 м/мин, разброс шестнадцатикратный.

Подъём на 24 м при 0,9 м/мин занимает больше двадцати минут, столько же занимает опускание. Если груз поднимают и опускают десяток раз за смену, скорость из строки паспорта превращается в длительность рабочего цикла участка.

Быстрые режимы стоят на лёгких грузоподъёмностях, медленные на тяжёлых: двигатель мощностью 3 кВт быстро поднимает тонну и медленно поднимает десять. У части моделей два мотора, и мощность записана как 3,0×2.

Обозначение размера звена и замена

В характеристиках цепь записана дробью: 6,3×19, 7,1×21, 11,2×34. Первое число здесь диаметр прутка, второе — шаг звена.

Шаг обязан совпасть со звёздочкой механизма. Звено с другим шагом либо не ляжет в гнёзда, либо начнёт перескакивать под нагрузкой, и запас прочности этого не исправит. Цепь относится к деталям под конкретную модель, заменять её только на калиброванную того же размера.

Фрикционная муфта: отказ подъёма при перегрузе

Электрическая цепная таль оснащается фрикционной муфтой: при массе выше номинальной она проскальзывает, и подъём не идёт. Двигатель при этом гудит и работает.

Такое поведение часто принимают за поломку и отправляют механизм в ремонт. Сначала взвешивают груз.

Стационарное и передвижное исполнение: индекс T

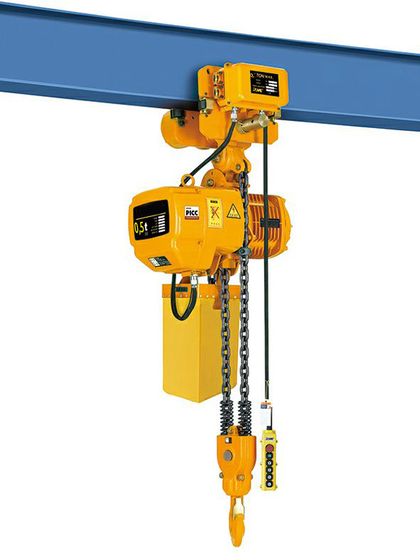

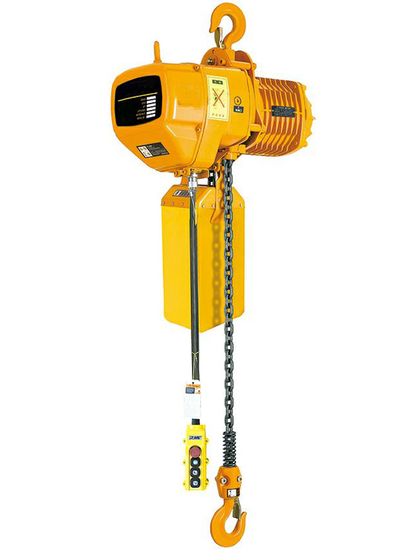

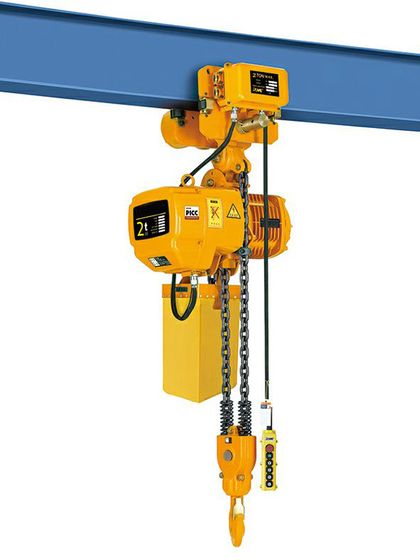

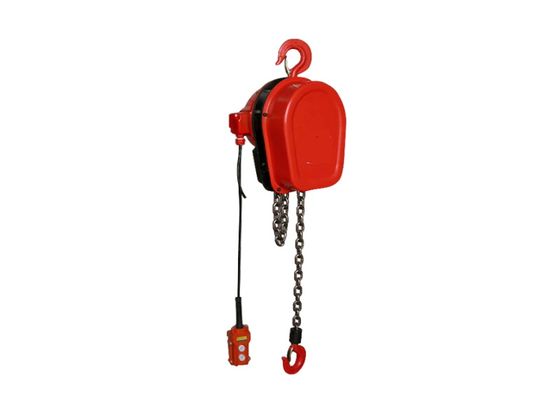

Тали серий HHBD, DHP и DHS разложены по подразделам, а исполнение читается по индексу: у передвижной на конце стоит T, и подвес у неё выполнен в виде тележки на двутавре, а не крюка. Стационарная закреплена в одной точке, для переноса её перевешивают.

Ряд грузоподъёмности идёт ступенями от 500 кг до 10 000 кг: 0,5 / 1 / 2 / 3 / 5 / 7,5 / 10 т. Исполнение общепромышленное: для взрывоопасных и пожароопасных зон применяют грузоподъёмное оборудование другой серии.

Что уточнить при заказе

Массу груза, высоту от точки крепления до пола, напряжение на объекте и число подъёмов за смену.
