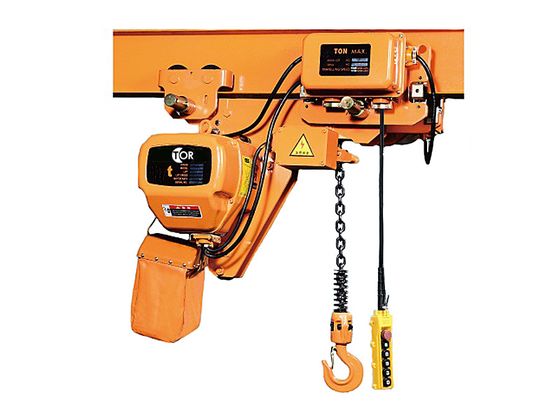

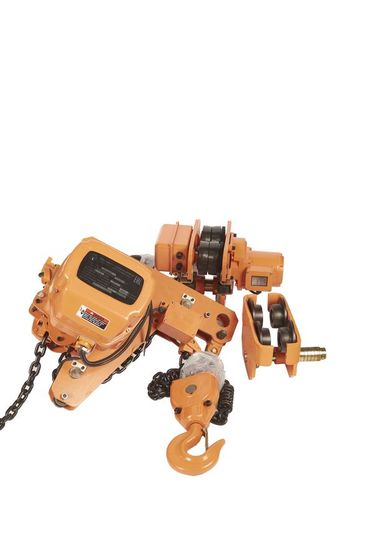

Тали электрические цепные передвижные HHBBSL (с уменьшенной строительной высотой)

Электрические цепные тали серии HHBBSL передвигаются по двутавру на собственной тележке, подъём выполняется с кнопочного пульта. Корпус у серии укорочен для работы под низким перекрытием.

Обозначение серии встречается в двух вариантах, HHBBSL и HHBDSL; на самих машинах указан второй. Цифра после индекса не равна грузоподъёмности, и это самая частая ошибка при заказе.

Тали на 1 и 3 т относятся к одному типоразмеру, на 2 и 5 т к другому. Заказ по одному индексу без указания массы груза допускает два прочтения, и поставленная таль может не подойти под задачу.

Высота подъёма для 7,5 т

Высота подъёма по разделу имеет два значения, 6 и 12 м. Ряд от 1 до 5 т закрыт обоими вариантами, у 7,5 т двенадцатиметрового исполнения нет.

Это ограничение учитывают при подборе. Если тяжёлый груз нужно поднимать высоко, задачу решает другая схема: подъём на промежуточную отметку либо канатный механизм соседней линейки.

Скорость подъёма и время полного хода

Скорость подъёма в разделе представлена значениями 1,9; 2,2; 2,7; 3,3 и 6,6 м/мин; разброс между крайними больше чем троекратный.

Полный ход на двенадцати метрах при 1,9 м/мин занимает больше шести минут, столько же обратно. Десять подъёмов за смену — два часа, в которые оператор ждёт у груза.

Все позиции односкоростные, доводочной скорости нет: при нажатии кнопки груз идёт, при отпускании останавливается. Цепной механизм опускает крюк точнее канатного, потому что цепь не даёт увода, но выставить положение с точностью до миллиметра при заводке вала в посадочное место одной скоростью всё равно нельзя.

Строительная высота передвижного исполнения

Под перекрытием размещается не только корпус. Между полкой двутавра и корпусом стоит ходовая тележка, и её габарит входит в строительную высоту, ради которой серию и выбирают.

Отсюда порядок замера: от нижней полки балки до зева поднятого крюка; замер от верха корпуса не подходит. Второй размер, который уточняют до отгрузки, это номер профиля двутавра: тележка подбирается под ширину его нижней полки.

Режим FEM 1Am и защита IP54

Класс использования показывает, сколько механизм рассчитан работать, о прочности он не говорит. FEM 1Am, он же ISO M4, — средний режим: подъём, перенос, опускание, пауза. Конвейерный ритм без пауз этот класс не покрывает: двигатель и редуктор изнашиваются от числа включений и от тепла, которое не успевает рассеяться между циклами, вес груза на этот износ не влияет.

IP54 означает защиту от пыли и брызг с любой стороны. Мойка струёй под давлением в этот класс не входит.

Питание трёхфазное, 380 В на всю линейку. От сети 220 В серия не работает, поэтому щиток на объекте проверяют до заказа.

Грузовая цепь двух калибров: 7,1×21 и 11,2×34, где первое число означает диаметр прутка, второе шаг звена. Замена допускается только на калиброванную цепь того же размера: шаг обязан совпасть с гнёздами звёздочки.
