Таль 10 тонн

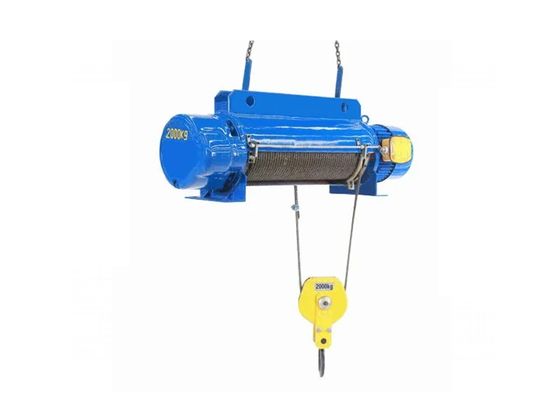

В разделе два исполнения грузоподъёмностью 10 тонн: таль электрическая канатная и таль ручная цепная. Различаются они приводом и высотой подъёма: у канатных машин высота задаётся барабаном и доходит до 50 м, ручная работает через тяговую цепь и только по вертикали.

Высота подъёма и барабан канатной машины

Высоту определяет барабан. В каталоге барабан к канатной машине стоит отдельной позицией и обозначен двумя числами: грузоподъёмность 10 т и высота в метрах. Под 12, 18, 24, 30, 36 и 50 м применяют разные барабаны.

Отсюда ответ на самый частый вопрос: увеличить высоту подъёма у купленной машины нельзя. Под другую высоту нужен другой барабан, вместе с ним меняются масса и габарит.

Скорость подъёма на ступени 10 т

На младших ступенях канатные машины работают со скоростью 8 м/мин. На десяти тоннах самое частое значение 7 м/мин: подъём на 24 м занимает около трёх с половиной минут в одну сторону.

Цикл стал длиннее, паспортный режим работы остался прежним. Нагрузку на механизм считают по минутам под нагрузкой: ограничение по продолжительности включения задано временем работы, число нажатий на кнопку в нём не учитывается.

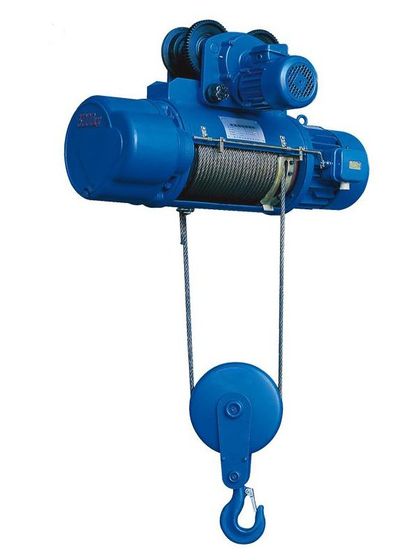

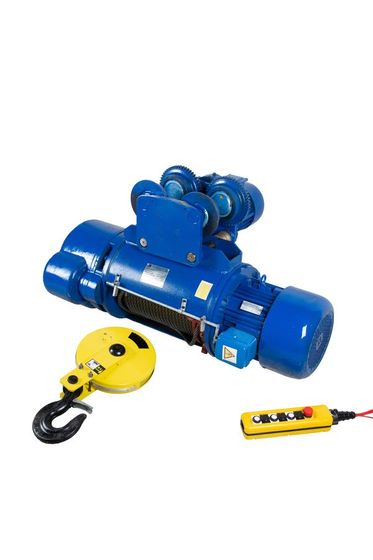

Узлы канатной машины 10 т: подвеска, механизм передвижения, скорость

Двухблочная подвеска стоит в каталоге самостоятельной позицией со своей грузоподъёмностью. При замене её подбирают по модели механизма, а не по размеру крюка: посадочные размеры и схема запасовки у разных серий не совпадают.

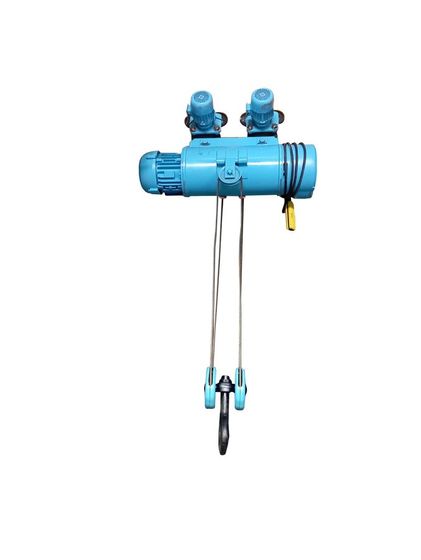

Запись мощности произведением 0,8×2 означает два двигателя передвижения; один двигатель на 1,6 кВт под такой записью не подразумевается. У такого механизма два потребителя, два тормоза и две точки обслуживания.

Тали ручные цепные 10 т

Рычажных моделей на 10 т не выпускают: рычажный ряд ограничен девятью тоннами. Десятитонная таль ручная работает тяговой цепью через редуктор и перемещает груз только по вертикали. Горизонтальное перемещение выполняют кошкой (ходовой тележкой по двутавру) или краном.

Червячная передача на десяти тоннах достигает предела по грузоподъёмности. Для больших нагрузок применяют шестерённую передачу либо электрический привод.

Запасные части с тем же номиналом

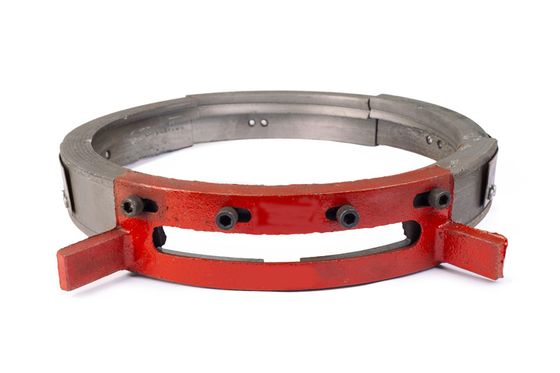

Тросоукладчик, барабан и крюковая подвеска обозначены тем же номиналом 10 т и при отборе по тоннажу попадают в выборку рядом с талями. Все три позиции относятся к запасным частям: тросоукладчик укладывает канат ровными витками на барабан и изнашивается раньше самой машины.

Что уточнить при заказе

Перед заказом узла на замену назовите модель тали и высоту подъёма. По одному тоннажу деталь не подбирается.
