Болгарские электрические тали модели T10

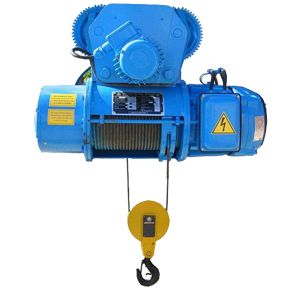

Тали электрические T10 болгарского производства: канатный механизм с барабаном и каретка, которая перемещается по нижней полке двутавровой балки. Ручных и цепных механизмов в разделе нет. Внутри серии модели различаются двумя параметрами: грузоподъёмностью и высотой подъёма.

В наименовании «Таль электрическая г/п 3,2 т Н - 18 м, тип 13Т10546» параметры продублированы: их можно прочитать по обозначению типа. Первые пять знаков одинаковы у всей серии. Шестой знак задаёт грузоподъёмность, седьмой — высоту подъёма, восьмой постоянный.

Тип 13Т10546 соответствует 3,2 т и 18 м, тип 13Т10216 — 0,5 т и 6 м. Сверить заказ с тем, что установлено в цехе, можно по шильдику, без паспорта.

Напряжение питания, скорость передвижения и кратность полиспаста

Питание силовой цепи 380 В. Однофазного исполнения нет ни у одного типоразмера, от бытовой сети такая таль электрическая не запускается. Скорость передвижения у всей серии одинаковая, 20 м/мин, различий по ней нет.

Кратность полиспаста 2/1 у всех типоразмеров: канат работает в два конца, крюк поднимается вдвое медленнее, чем наматывается барабан, зато нагрузка на канат делится пополам. Диаметр каната по ряду составляет от 6 до 15 мм. На замену допускается только тот же диаметр: другой не укладывается в ручьи барабана и блока.

Исполнение, температурный режим и класс защиты

Исполнение у всей серии общепромышленное. Для взрывоопасных зон, мукомольного производства и окрасочных камер требуется отдельное исполнение, которого у T10 нет.

Температурный режим -20…+40 °С. На открытой площадке в казахстанскую зиму температура опускается ниже нижней границы диапазона, и работа при -25 °С выходит за пределы паспорта: смазка густеет, изоляция становится хрупкой.

Класс защиты IP54 защищает от пыли и брызг с любой стороны, но не от струи воды. Мыть корпус из шланга под давлением не допускается.

Строительная высота и мощность двигателей

Строительная высота (расстояние между полкой балки и зевом крюка в верхнем положении) по ряду составляет от 850 до 1600 мм. Чем тяжелее машина, тем больше это расстояние.

Реальную верхнюю точку груза рассчитывают так: отметка низа балки минус строительная высота. Паспортные 36 м определяются длиной каната на барабане и не равны результату в конкретном пролёте.

Мощность двигателя подъёма растёт с грузоподъёмностью: от 0,75 кВт при 0,5 т до 8 кВт при 5 т. Двигатель передвижения на порядок слабее, 0,12–0,37 кВт: он только перемещает каретку по балке.

Что уточнить при заказе

Массу самого тяжёлого груза, отметку низа балки, требуемую высоту крюка над полом и ширину полки, по которой пойдёт каретка. Питание проверяют первым: без трёхфазного ввода 380 В оборудование не подключить.
