Запчасти для талей и тельферов

В разделе собраны запчасти для электрических канатных талей: барабаны, тросоукладчики, крюковые подвески и монтажные блоки. Детали рассчитаны на три серии: CD, CD PRO и SHA. Серию сверяют по шильдику машины до подбора.

Болгарские тельферы серий T, MT, MPM и VAT собраны по другой схеме: планетарный редуктор, свой укладчик, свои посадочные места. Деталь из этого раздела к ним не подходит даже при одинаковом тоннаже, совпадение названия узла взаимозаменяемости не означает.

Обозначение барабана: тоннаж и намотка

Одного тоннажа для подбора барабана недостаточно. В обозначении стоят два числа, второе из них — намотка.

Тоннажный ряд идёт от 0,5 до 20 т, намотка — от 6 до 50 м. Барабан под большую намотку длиннее и несёт больше ручьёв, поэтому в корпус другого исполнения он не помещается.

Барабан — единственный узел, заменой которого меняют высоту подъёма. Одной деталью работа не ограничивается: следом идут новая навивка и перенастройка ограничителя высоты.

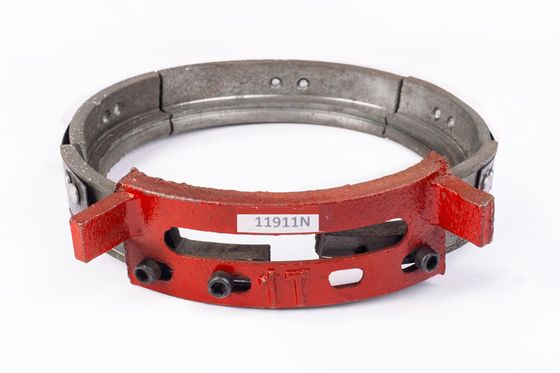

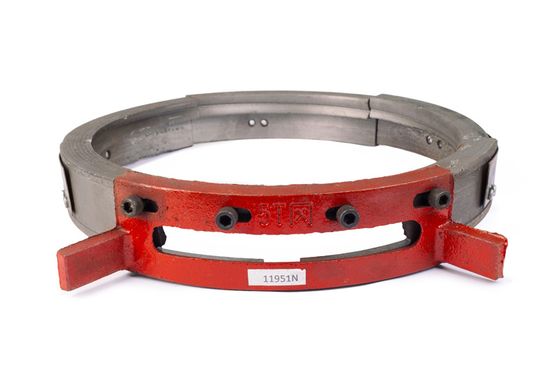

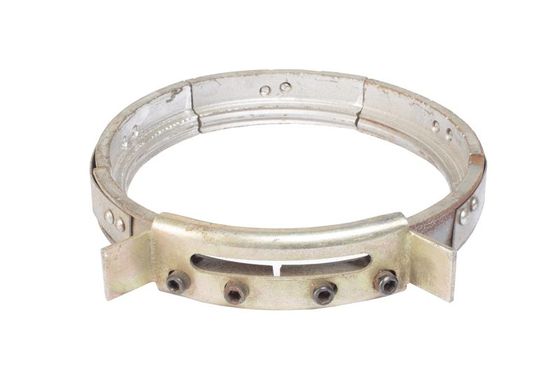

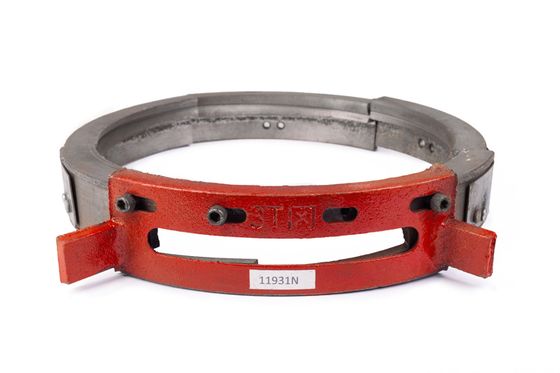

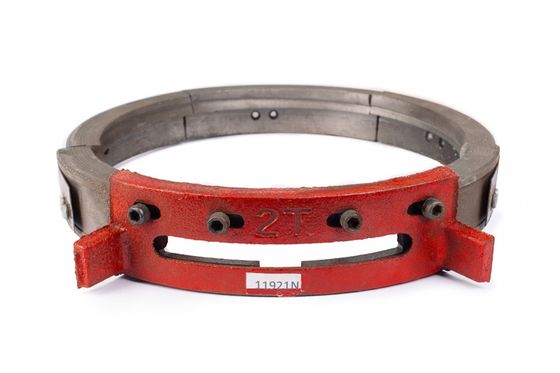

Тросоукладчик и барабан: замена парой

Направляющая тросоукладчика держит канат в ручье и не даёт виткам наползать друг на друга. Изнашивается она вместе с поверхностью барабана, от одной и той же причины.

Новый укладчик на изношенный барабан не ставят: витки снова пойдут внахлёст, и деталь сотрётся за те же сроки. Пару проверяют целиком по трём признакам: неровная укладка, посторонний шум при намотке, задиры на ручьях.

Усиленное исполнение PRO и обычное между собой не взаимозаменяемы. Серию заказывают ту, что указана в паспорте машины.

Подбор крюковой подвески

В подвеске один или два ролика. Толщина троса идёт от 5,1 до 16 мм, диаметр ролика — от 155 до 300 мм.

Ролик меньшего диаметра работает как излом: проволоки внутри пряди устают быстрее, и обрыв начинается изнутри, где при осмотре его не видно. Подвеску поэтому выбирают по толщине из паспорта тали, а не по её паспортному тоннажу.

Грузоподъёмность монтажных блоков РА

У монтажных блоков серии РА грузоподъёмность записана двумя числами: 125/250, 250/500, 500/1000, 600/1200 кг.

Первое число относится к прямой запасовке. Второе — к схеме с полиспастом, где нагрузка делится между двумя ветвями. При этом скорость подъёма и рабочая высота уменьшаются вдвое, а длины на запасовку уходит вдвое больше.

Что уточнить при заказе

Серию и модель по шильдику, тоннаж, высоту подъёма, толщину троса, напряжение цепи управления. Для механических узлов — фото старой детали и её замеры: внешне похожие детали различаются посадкой.
