Ограничители грузоподъемности для талей электрических

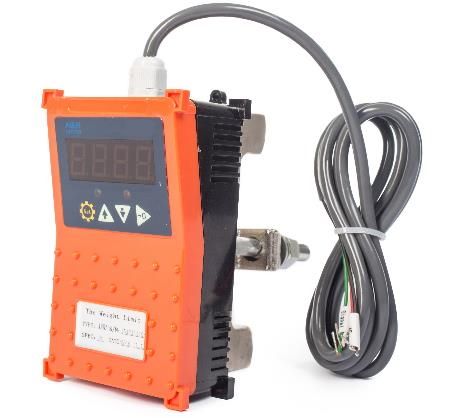

Ограничители грузоподъёмности фиксируют перегруз электрической тали: попытку поднять груз больше допустимого. Прибор крепится зажимом на грузовом канате и измеряет натяжение одной его ветви. Масса на крюке связана с этим натяжением через кратность запасовки конкретной машины, поэтому ограничитель подбирают под конкретную машину.

Ряд уставок

Ряд уставок: 0,5; 1,0; 2,0; 3,0; 5,0 и 10,0 т. Остальные характеристики у всех позиций линейки одинаковые.

• Корпус 160×140×70 мм, крепление зажимом.
• Питание 110–440 В, потребление 5 Вт.
• Четырёхразрядный знаковый индикатор.
• Встроенный зуммер на 90 дБ.
• Выход на сигнализацию 250 В при 7 А.

В характеристиках у всех шести позиций указана одна и та же строка «грузоподъёмность 1–32 т». Уставку она не заменяет, и заказ по ней не оформляют: рабочее значение стоит в названии модели.

Совместимость с талями INP-A

В строке «подходит для талей» по всему разделу указано одно значение: INP-A. Ограничитель откалиброван под запасовку и канат этой серии.

Установка на таль другой модели смещает точку срабатывания на неизвестную величину. При двойной запасовке усилие в ветви вдвое меньше массы груза, и прибор, откалиброванный под одну схему, в другой не сработает при перегрузе.

Выход 250 В / 7 А: цепь управления

Выход 250 В / 7 А коммутирует сирену, лампу или катушку магнитного пускателя. Для силовой цепи он не рассчитан: двигатель подъёма через такой контакт не подключают, пусковой ток он не выдержит.

Звуковой сигнал прибор подаёт сам, встроенным зуммером на 90 дБ. Блокировка подъёма выполняется отдельно по схеме машины: контакт ограничителя включают в цепь управления контактора при монтаже, эту работу выполняет электрик.

Рабочий диапазон температур

Рабочий диапазон: от −20 до +60 °C при относительной влажности до 95 %. Верхняя граница с запасом закрывает любой цех, нижняя закрывает не все условия.

Неотапливаемое помещение и открытая эстакада зимой регулярно уходят ниже −20 °C. Электроника при этом не выходит из строя сразу, но перестаёт держать точность показаний, а точность и есть назначение прибора.

Что уточнить при заказе

Модель и серию тали, её грузоподъёмность, кратность запасовки каната и то, нужен ли отключающий контакт или достаточно сигнала.
