Тали электрические фасадные

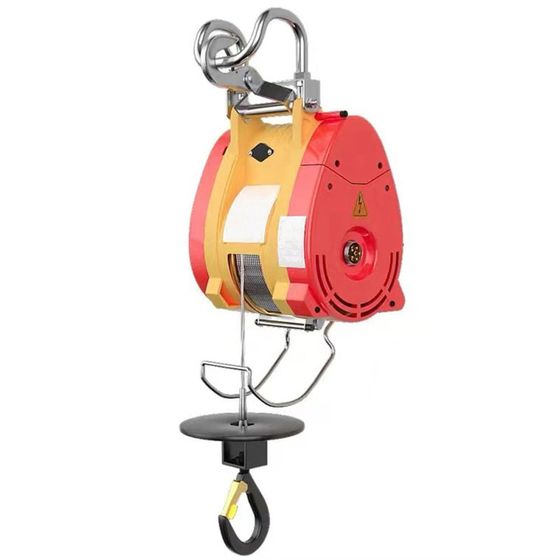

Фасадная электрическая таль TOR SK крепится на кронштейне за парапетом и поднимает груз вдоль стены с земли на этаж. Питание от однофазной сети 220 В: трёхфазный ввод на объекте не требуется. Внутри раздела модели различаются грузоподъёмностью, диаметром каната и скоростью подъёма.

Таль предназначена только для подъёма грузов: она оснащена крюком, и подъём людей талью запрещён. Люльку она не заменяет: фасадный подъёмник с корзиной относится к оборудованию другого класса.

Высота подъёма 30 м и строительная высота 695 мм

Высота подъёма у всех моделей линейки одна, 30 м, и равна длине каната на барабане. Кронштейн закреплён наверху, груз подаётся снизу. При высоте здания больше 30 м нижняя точка крюка не достигает площадки, с которой подают материал.

Строительная высота 695 мм вычитается из высоты подвеса. Крюк не поднимается к точке подвеса ближе этих 70 см, поэтому принять груз ровно на уровне парапета не получится: кронштейн выносят выше той отметки, на которую нужно поднимать.

Электропитание: однофазная сеть 220 В, мощность 1600 Вт

Электрическая часть у всех моделей одинаковая: однофазная сеть, потребляемая мощность 1600 Вт, класс защиты IP54, изоляция класса F.

При 220 В мощность 1600 Вт соответствует рабочему току около 7 А, пусковой ток заметно выше. Удлинитель малого сечения длиной на всю высоту здания даёт просадку напряжения: электрическая таль поднимает медленнее либо не трогается под номинальным грузом. Сечение кабеля рассчитывают до монтажа.

IP54 защищает от пыли и брызг с любой стороны, но электрический двигатель под этим корпусом работает снаружи здания. Прямую струю воды и сутки под ливнём корпус не выдерживает, поэтому на ночь и на время дождя механизм закрывают или снимают. Класс изоляции F рассчитан на нагрев обмотки при работе циклами.

Диаметр каната, скорость подъёма и грузоподъёмность

Диаметр каната по моделям 5 и 6 мм, скорость подъёма 15 и 19 м/мин. Канат относится к расходным частям: его меняют по износу, поэтому типоразмер для замены уточняют заранее.

Грузоподъёмность идёт ступенями 300 и 500 кг. На фасадных работах 300 кг достаточно для подачи инструмента и мешков смеси. Модели на 500 кг рассчитаны на пачку керамогранита или оконный блок в сборе.

Требования к точке подвеса

Кронштейн, консоль или балка принимают всю нагрузку вместе с рывком при пуске и торможении. Крепление к парапету старой кладки проверяют отдельно: несущая способность кладки под такую нагрузку не гарантирована.

Горизонтального перемещения груза у канатной тали нет. Она поднимает строго вертикально, и отводить груз в сторону руками на весу не допускается: канат сходит с ручья барабана, а нагрузка на кронштейн уходит вбок.

Что уточнить при заказе

При подборе указывают массу самого тяжёлого груза, высоту от земли до кронштейна, конструкцию, к которой крепится кронштейн, и длину кабеля до розетки.
