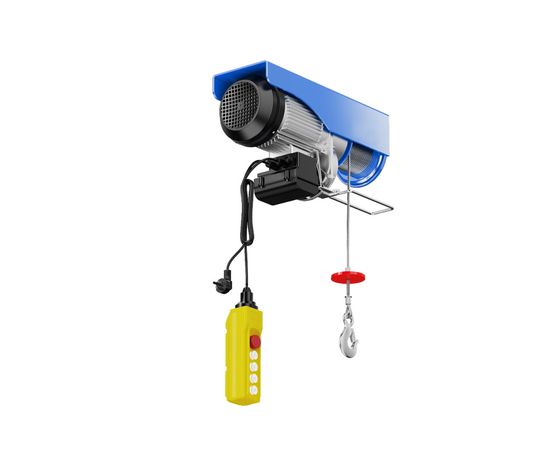

Тали электрические канатные PA высотные (220 В)

Высотное исполнение серии PA отличается длиной каната на барабане: 30 м подъёма таль отдаёт вниз от точки подвеса. Таль подходит для подъёма из приямка или через проём перекрытия при подвесе на консоли под потолком мастерской. Для навесного подъёма на фасаде выпускают отдельное исполнение, высотная таль на такую задачу не рассчитана.

Грузоподъёмность при прямой и блочной запасовке

Высота подъёма при прямой запасовке составляет 30 м, через блок — 15 м. Блок и крюковая подвеска входят в комплект. При переходе на блочную запасовку меняются три величины: грузоподъёмность удваивается, высота подъёма и скорость крюка уменьшаются вдвое.

На четыре типоразмера предусмотрено два двигателя: 0,51 и 1,02 кВт. Мощность различается ровно вдвое.

Укладка каната на барабан слоями

Паспортная грузоподъёмность относится к нижнему слою намотки. Когда витки ложатся поверх витков, радиус намотки растёт, и вместе с ним растёт момент, который должен преодолеть двигатель.

При полностью выбранном канате тяга идёт по верхнему слою. В верхней точке хода таль тянет слабее, чем в начале подъёма; при грузе на пределе паспортной грузоподъёмности это проявляется в первую очередь.

Ещё одно следствие длинной намотки: раскачка груза. На отвесе длиной тридцать метров груз раскачивается, а косая тяга выводит канат из ручья канатоукладчика. Канатная электрическая таль рассчитана только на вертикальный подъём. Подтягивать груз вбок не допускается.

Режим работы двигателя при подъёме на 30 м

Режим работы двигателей этого класса повторно-кратковременный: несколько минут под нагрузкой, затем пауза на остывание. Подъём на 30 м удлиняет цикл в несколько раз по сравнению с подъёмом на шесть метров, и допустимое время под током расходуется быстрее.

Непрерывный цикл (подъём, сразу опускание и следующий подъём) для такой тали не допускается.

Что проверяют до монтажа

• Точку подвеса. Хомуты и крепёж входят в комплект, штанга или консоль в него не входят. Их рассчитывают на фактическую нагрузку с учётом работы через блок.
• Свободный ход под крюком. Канат опускается отвесно, и упор крюка в перекрытие прерывает подъём.
• Кабель пульта. Управление вынесено на пульт, рабочее место оператора ограничено длиной кабеля.
• Сеть. Питание однофазное, 220 В, защита корпуса IP54, класс изоляции обмотки B.

Что уточнить при заказе

Массу груза, требуемую высоту, отметку точки крепления и тип этой точки: балка, консоль или штанга.
