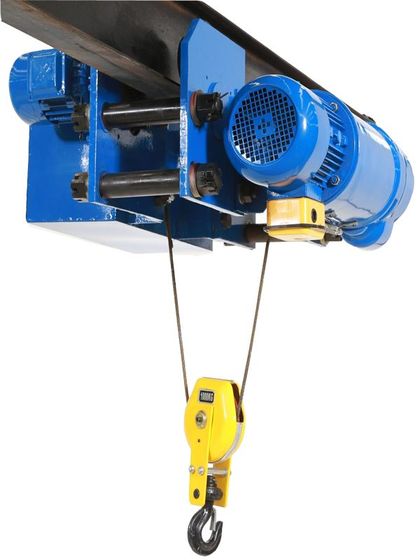

Тали электрические канатные с уменьшенной строительной высотой

Строительная высота тали — расстояние от точки крепления на балке до кромки крюковой подвески в крайнем верхнем положении. Этот габарит механизм занимает под перекрытием, и груз выше него не поднимается. В серии TOR CDL строительная высота лежит в пределах 600–900 мм, у обычной серии CD она заметно больше.

Уменьшенная строительная высота в названии серии означает именно это: габарит сокращён, чтобы механизм помещался под низкое перекрытие. Такую электрическую таль заказывают в одном случае: потолок низкий, и обычная канатная таль под него не помещается.

Расчёт просвета под грузом

Полезный ход в цеху рассчитывают так: высота до полки двутавра минус строительная высота минус высота груза минус длина стропа с траверсой.

Паспортные 6, 9 или 12 метров подъёма в этом расчёте не участвуют: канат намотан на барабан с запасом, а рабочий ход ограничен теми метрами, что даёт помещение.

Заказывать паспортную высоту подъёма «с запасом» не имеет смысла. Лишние метры каната дают больший барабан и большую массу на балке, дополнительного хода подвески они не добавляют.

Односкоростной подъём: ограничения для монтажных работ

Подъём во всех позициях раздела идёт на одной скорости: при нажатии кнопки груз движется, при отпускании останавливается. Для перегрузки паллет и бухт этого достаточно. Для установки станка на анкеры или заводки вала в посадочное место одной скорости недостаточно: на старте и на остановке груз раскачивается, а точность в миллиметры при одной скорости не достигается. Под монтажные задачи выбирают двухскоростные тали из соседней линейки.

Передвижение вдоль балки тоже электрическое, стационарного исполнения в разделе нет. Поэтому до заказа в помещении должен быть двутавр с подходящим номером профиля.

Степень защиты IP44 и IP54

Степень защиты указана только в характеристиках, и у разных позиций одной серии она различается. IP44 защищает от брызг, но пропускает пыль внутрь корпуса. IP54 добавляет защиту от пыли.

Различие проявляется там, где в воздухе есть абразив: шлифовка, деревообработка, зачистка сварных швов, цементный склад. Пыль оседает на контактах пускателя и в тормозе двигателя, и механизм начинает «залипать» на остановке. Перед заказом характеристику конкретной позиции нужно проверить отдельно.

Режим работы М3 и ПВ 25%

Умеренный режим М3 допускает до 120 включений в час при продолжительности включения 25% от времени смены, то есть пятнадцать минут работы в час. На лёгких грузах допускается до 40%.

Таль этой серии рассчитана на цикл «поднял, перевёз, опустил, пауза». Конвейерный ритм без пауз перегревает двигатель: тепло с обмоток снимать нечем, вентилятора принудительного обдува у конического ротора нет. Если нагрузка идёт сменами подряд, подходит исполнение PRO с усиленным двигателем и редуктором.

Комплектация и электрические параметры

• Трёхфазная сеть 380 В, силовая цепь тоже 380 В; пульт работает от безопасного напряжения 36 В.
• Пульт шестикнопочный с аварийной кнопкой-грибком, радиоуправление подключается отдельным комплектом.
• Концевой выключатель срабатывает в верхней и нижней точке хода подвески и настраивается на нужный диапазон.
• Тормоз электрический, на обоих двигателях: подъёма и передвижения.
• Стальной канат поставляется с масляной пропиткой против коррозии.
• Диапазон температур эксплуатации от −20 до +40 °C. Для неотапливаемого ангара в морозы это ограничение действует в полной мере.

Ряд грузоподъёмности и что уточнить при заказе

Тали выпускаются на 1; 2; 3,2; 5 и 10 тонн, канат отмерен на 6, 9 или 12 метров. Дробная ступень 3,2 т — отдельная позиция ряда.

Для подбора нужны четыре числа: масса груза со стропами, высота полки двутавра от пола, номер профиля двутавра и запылённость участка. Первое задаёт тоннаж, второе ограничивает габарит механизма, третье определяет тележку передвижения, четвёртое — степень защиты.
