Тали электрические модели (мини)

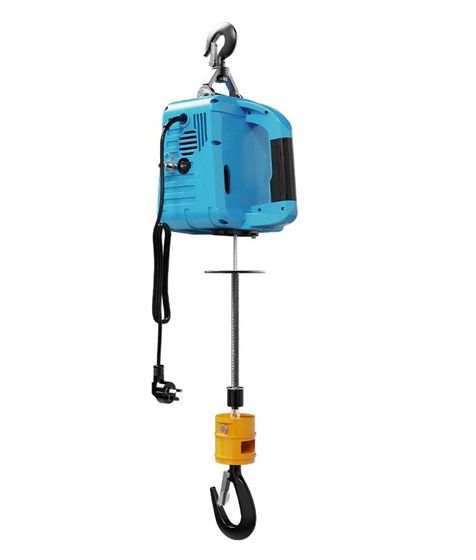

Электрические тали серии TOR SQ выпускаются в трёх исполнениях с одним двигателем на 1500 Вт и питанием от бытовой розетки. Различаются они соотношением грузоподъёмности и высоты подъёма.

Произведение грузоподъёмности на высоту у трёх исполнений близко: 3,8, 3,3 и 3,5 тонны на метр. Ряд рассчитан на одну работу, и прибавка грузоподъёмности даётся за счёт высоты. Мини-таль на полтонны не поднимет груз до перекрытия шестиметрового цеха, а исполнение, которому высоты хватит, поднимает впятеро меньше.

Длина каната и высота подъёма

В характеристиках эти две строки совпадают: 7, 11 и 19 м. Канат идёт от барабана к крюку напрямую, без обводного блока, и высота подъёма равна всей длине намотки.

Удвоить грузоподъёмность через блок или увеличить высоту более длинной намоткой не допускается. Барабан отдаёт только свою длину, и запас на строповку груза вычитается из неё.

Диаметр троса: 4,8 и 5,8 мм

В серии два размера стального троса. Ручей под намотку, прижимной ролик и концевой упор рассчитаны под конкретную толщину. Трос близкого, но другого диаметра ложится в ручей неровно, и первой изнашивается проволока на кромке. Замена допускается только на тот же диаметр.

Тип передвижения: стационарное крепление

По всему разделу тип передвижения один: механизм закреплён в точке подвеса и работает только вверх и вниз. Каретки под двутавр нет ни у одной позиции, крепление рассчитано на скобу или кронштейн.

Сценарий применения: подъём груза в одной точке. Снять мотор с автомобиля, поднять заготовку на верстак, подать мешки на антресоль. Для перемещения груза вдоль пролёта требуется таль с кареткой.

Габариты упаковки 200×350×350 мм

Упаковка одинакова у всех трёх исполнений и соответствует небольшой посылке. Такую электрическую таль снимают с кронштейна и перевозят на следующий объект в багажнике легкового автомобиля. Тельфер обычного типоразмера так не перевозят.

500 кг: верхняя граница серии. Выше начинается трёхфазное питание, тележка по двутавру и другой класс техники по массе и по требованиям к подводке на рабочем месте.

Порядок подбора модели

Сначала измеряют расстояние от пола до точки подвеса и вычитают длину строповки. Затем по таблице определяют, какая грузоподъёмность соответствует полученной высоте.
