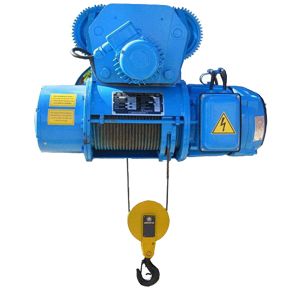

Тельфер 5 тонн

Тельфер электрический грузоподъёмностью 5 т поднимает груз тем же способом, что и однотонный, но электродвигатель у него впятеро мощнее: 7,5 кВт против 1,5. Скорость крюка при этом одинаковая, 8 м/мин.

Мощность пересчитывается из массы напрямую, поэтому питающую линию рассчитывают до заказа. Щиток, рассчитанный на однотонную машину, для пятитонной не подходит.

Ряд высот подъёма

Ряд высот подъёма: 6, 9, 12, 18, 24, 30, 36 и 50 м. В однотонном и двухтонном рядах последняя ступень — 36 м.

Ступень 50 м есть только у тяжёлой тали электрической. Если задача связана с глубокой шахтой или высоким пролётом, тоннаж выбирают с запасом по высоте подъёма, даже когда масса груза меньше.

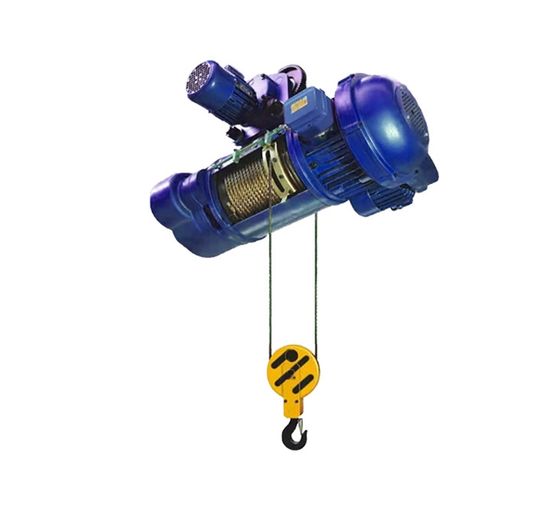

Скорость подъёма: 8 и 4 м/мин, двухскоростные исполнения

Кроме основных 8 м/мин в ряду скоростей есть 4 м/мин и двухскоростное исполнение 5/0,8. При 4 м/мин цикл подъёма на ту же высоту вдвое длиннее. Дробь означает вторую, доводочную ступень; у таких машин мощность тоже записана дробью: 0,8/7,5, 6/0,9 или 9,5/1,5 кВт.

Подъём на 24 м при 8 м/мин занимает три минуты, при 4 м/мин — шесть. За смену разница достигает часов, поэтому под медленную машину закладывают другой график работ.

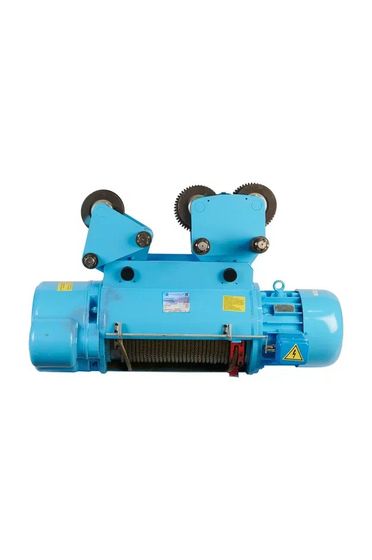

Механизм передвижения: мощность и скорость

Механизм передвижения на пятитонном типоразмере работает от 0,37 до 0,8 кВт, тогда как подъём требует 7,5 кВт. Перемещение груза по горизонтали нагружает линию незначительно, поднимать — затратно.

Отсюда порядок расчёта: линию считают по двигателю подъёма, передвижение в неё почти не добавляет. Скорость передвижения 20 м/мин, у части позиций 20/5: вторая ступень гасит раскачку при остановке.

Канат диаметром 15 мм и пульт управления на 36 В

Диаметр каната на пятитонном типоразмере чаще всего 15 мм. Барабан и укладка рассчитаны на свой размер, поэтому канат на замену заказывают по карточке модели, случайный из магазина не подходит.

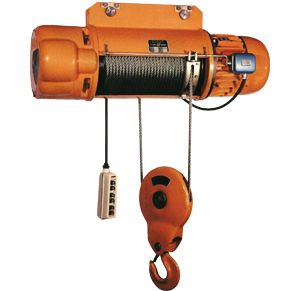

Управление выведено на подвесной кнопочный пульт с безопасным напряжением. Радиоуправление подключается отдельным комплектом и в поставку не входит.

Что уточнить при заказе

Массу вместе с траверсой и стропами, требуемый ход крюка, номер двутавра под тележку, напряжение сети и число включений в час.

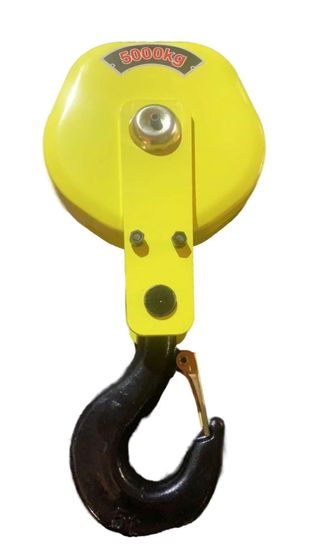

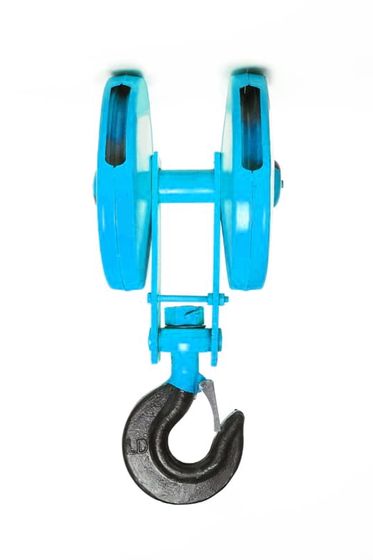

Грузоподъёмность 5 т относится к крюку: масса захвата и траверсы вычитается из неё целиком.
