Колеса без подшипника

Колёса без подшипника рассчитаны на замену ходовой части гидравлической тележки (рохли), когда обод разбит или расслоился, а сама машина исправна. Раздел объединяет два узла с разной посадкой: рулевую позицию под рукоятью и подвилочный ролик.

«Без подшипника» в названии означает поставку без подшипника в комплекте. Гнездо в ступице расточено под конкретную обойму, и у полиуретановых и резиновых позиций она указана прямо: закрытый 6204, внутренний диаметр 20 мм, наружный 47, ширина 14. Такой типоразмер распространён в складской технике больше других.

У нейлоновых позиций карточка короче: тип подшипника записан как шариковый, диаметры не проставлены. Обойму подбирают по снятой детали: посадку в ступице измеряют штангенциркулем либо предъявляют старый подшипник при покупке.

Рулевой и подвилочный узлы: размеры и место установки

Без этого уточнения заявка приводит к перезаказу: узлы не взаимозаменяемы ни по посадке, ни по задаче. У рулевой позиции крупный диаметр при узкой дорожке качения. У ролика диаметр вдвое меньше при большей ширине, потому что высота под вилами ограничена просветом до пола.

Материалы обода по размерам

Раздел делится по материалу на нейлон, полиуретан и резину, но не каждый материал выпускается в каждом размере.

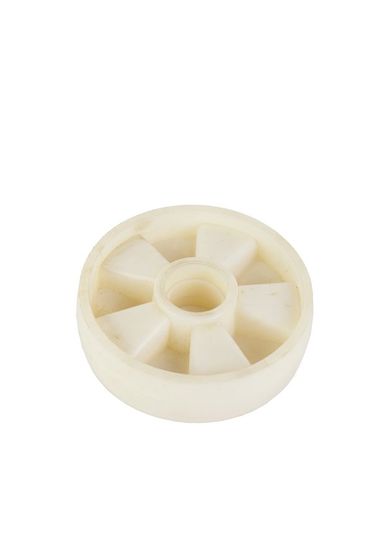

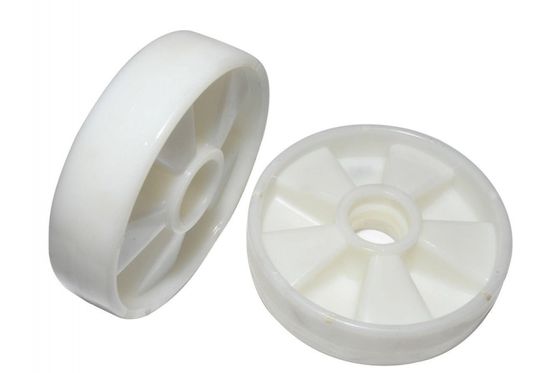

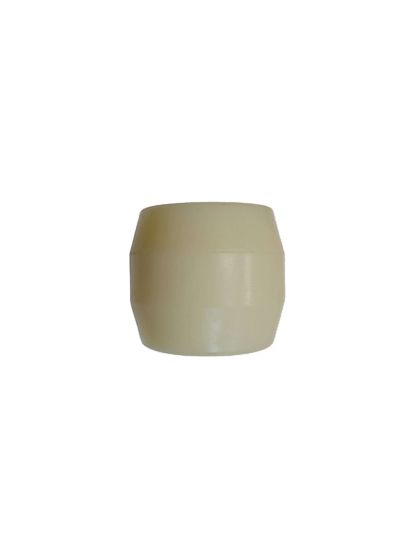

• Нейлон: рулевые и подвилочные размеры.

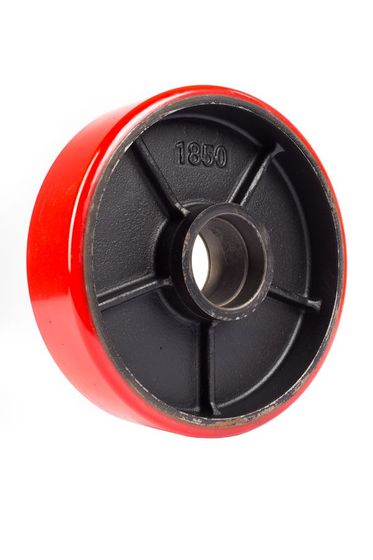

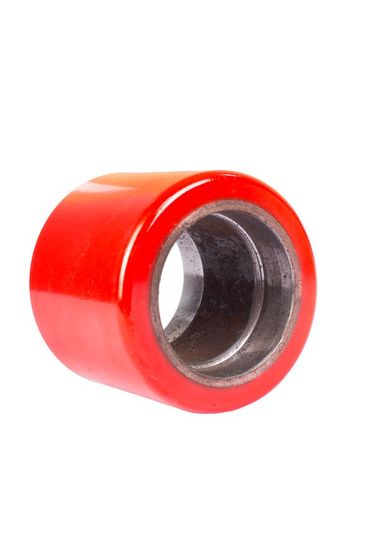

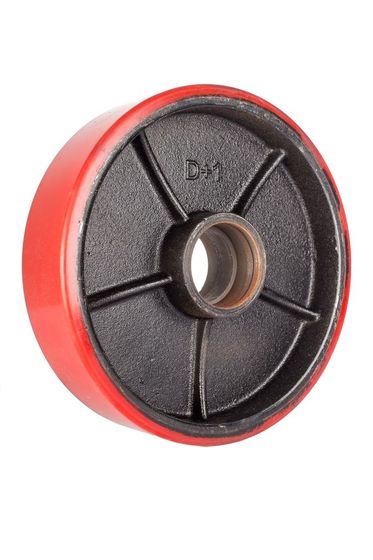

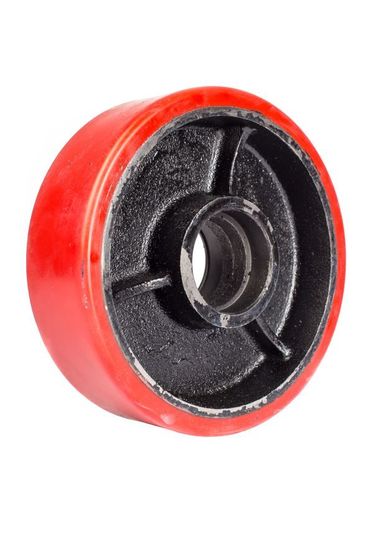

• Полиуретан: рулевые и подвилочные размеры.

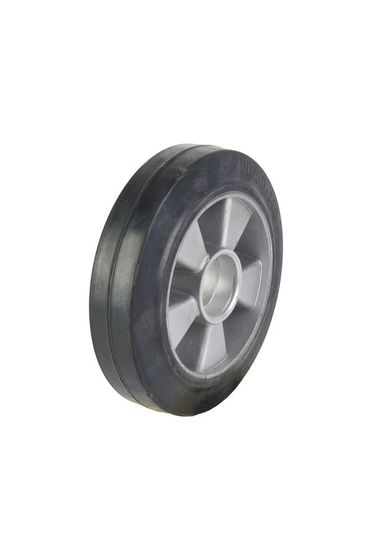

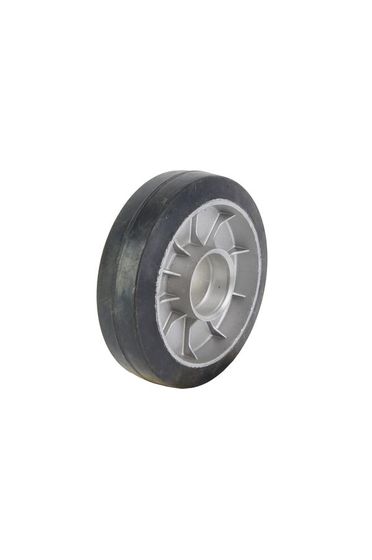

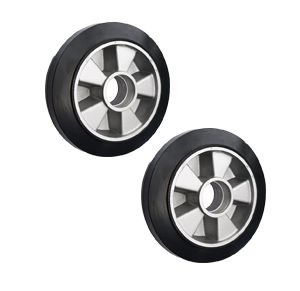

• Резиновый обод: только 160×50, 180×50 и 200×50, то есть рулевые.

Мягкого ролика под вилы в разделе нет. Если разбитый пол нагружает именно вилочный узел, выбирают между нейлоном и полиуретаном; резину ставят только на рулевую пару.

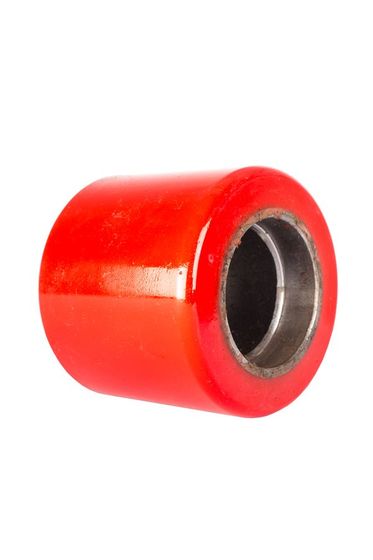

Полиуретановый ролик 80×70 выпускается в двух исполнениях, чёрном и красном, при одинаковых размерах.

Совместимость по сериям тележек

В карточках указан перечень машин: AC, DF, DF-III, DB, BFC, JC, BFL 1000 и 1500, RHP всех модификаций, BF, WB, CW2, PWH. Один типоразмер подходит к пяти-шести сериям сразу, при этом одинаковый на вид размер у двух тележек может означать две разные детали.

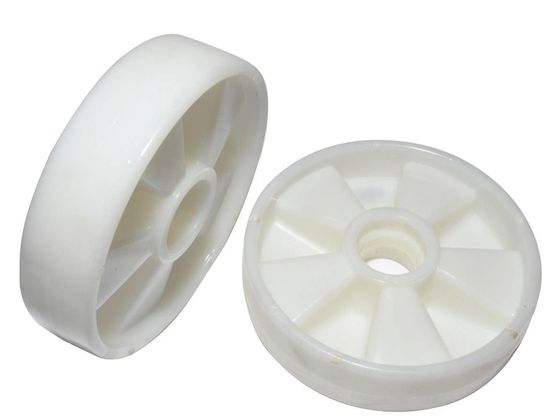

Отдельно в разделе стоит подруливающее колесо 180×50 для штабелёров CTY-E и CTY-EH. Оно отнесено сюда по размеру, но предназначено для другой машины и на гидравлическую тележку не ставится.

Что уточнить при заказе

Серию тележки по шильдику, размер снятой детали и тип позиции: рулевая или вилочная. Одного диаметра для подбора недостаточно.
