Столы подъемные передвижные

Передвижной подъёмный стол применяют, когда груз нужно поднять с одной рабочей отметки на другую в пределах цеха или склада: платформа на ножничном механизме стоит на колёсах, его кладут или закатывают на неё и поднимают до нужной высоты. Главное различие внутри раздела — сочетание высоты подхвата и верхней точки подъёма.

Подъём с пола такому столу недоступен. В сложенном виде платформа стоит на высоте 210–560 мм, и поклажу на неё требуется положить или закатить. Вилок, как у гидравлической тележки (рохли), у стола нет: ножницы складываются под платформу, и ниже своей минимальной отметки она не опускается.

Первое число при подборе — высота подхвата, меньшее из двух чисел в названии модели.

Высота подъёма и максимальная высота

В карточке указаны «высота подъёма» и «максимальная высота», это разные параметры. Все размеры ниже в миллиметрах.

«Высота подъёма» в характеристиках — ход платформы, разница между верхним и нижним положением. «Максимальная высота» показывает отметку, до которой поднимается верх поклажи. Если задача сформулирована как «поднять деталь на уровень станины 900», сверяют верхнюю точку: значение хода на этот вопрос не отвечает.

Связь высоты подъёма с высотой подхвата

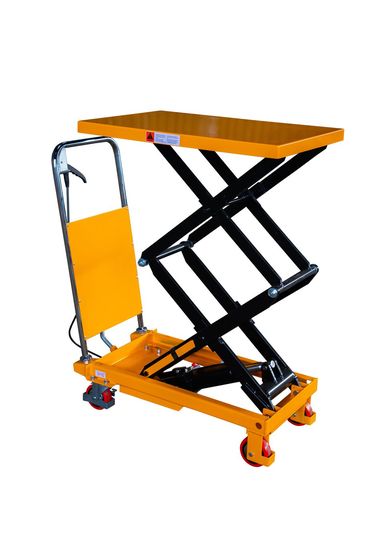

Складские серии делятся по этому признаку. Одинарные ножницы (PT, PTD у TOR, SP у XILIN) складываются плоско и принимают с 210–420, но выше 1000 не поднимают. Двойные ножницы (PTS, SPS) достигают 1500–1700, зато в сложенном состоянии сами выше: подхват начинается с 360–500.

Сравнение внутри одного тоннажа показывает соотношение: PT500A принимает с 280 и поднимает до 900, PTS500 принимает только с 360, но доводит до 1500.

Низкая тумба, ящик или транспортёр высотой в три сотни миллиметров — предел, ниже которого двойные ножницы не применимы: платформа под них не проходит.

Платформа меньше европаллеты

Ширина рабочей площадки в этой линейке составляет от 450 до 610, длина от 700 до 1220. Стандартная паллета 1200×800 не помещается ни на одно исполнение: даже на самой крупной платформе 1220×610 края свисают почти на сотню миллиметров с каждой стороны, и центр тяжести уходит с ножниц.

Такая техника рассчитана на ящик, бухту, узел, коробку с комплектацией: на то, что лежит внутри контура платформы. Для паллет применяют другой класс машин.

Питание электрических моделей: аккумулятор

Электрическую модель часто ожидают включать в сеть. В этой линейке привод питается от аккумулятора 12 В ёмкостью 60 или 120 А·ч, а 220/110 В нужны только встроенному зарядному устройству. Стол свободно перемещается по цеху, но требует места и времени на подзарядку; с разряженной батареей подъём не работает.

Гидравлические модели поднимают ножной педалью и опускают клапаном с регулировкой скорости: внешнего питания им не требуется.

Исполнения с рольгангом и из нержавеющей стали

• С рольгангом (DPSR500, DPSR1000) — вместо глухой площадки роликовая. Изделие перемещают на конвейер и обратно перекатыванием, без подъёма руками. Ограничение: то, что должно стоять неподвижно, на такую платформу не кладут.
• Нержавеющая сталь (BS30S) — для помещений с влажной уборкой и требованиями к материалам: пищевое производство, лаборатория, медицинский корпус.

Колёса диаметром 100–200 мм, чаще 150, с полиуретановой шиной; два поворотных с тормозом и два неповоротных. Перемещать стол по складскому проходу допускается только с опущенной платформой: в поднятом положении центр тяжести высокий, а поклажа находится над головой оператора.

Что уточнить при заказе

Массу груза, его габариты в плане, высоту поверхности, с которой его забирают, и отметку, на которую его нужно поставить. Первые два числа задают грузоподъёмность и размер площадки, вторые два — подхват и верхнюю точку. Одной грузоподъёмности для выбора недостаточно.
