Стол подъемный

Подъёмным столом называют три разных типа изделий, в разделе представлен один из них: ножничный гидравлический стол для склада и цеха. Складской подъемный стол рассчитан на груз массой от 150 до 4000 кг и служит для перемещения тяжёлых предметов по вертикали внутри одного рабочего поста.

Высота подхвата и высота подъёма в обозначении модели

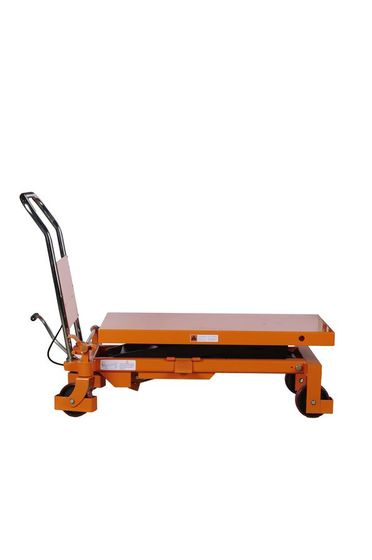

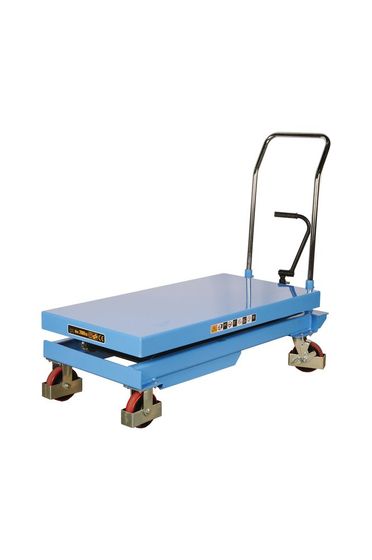

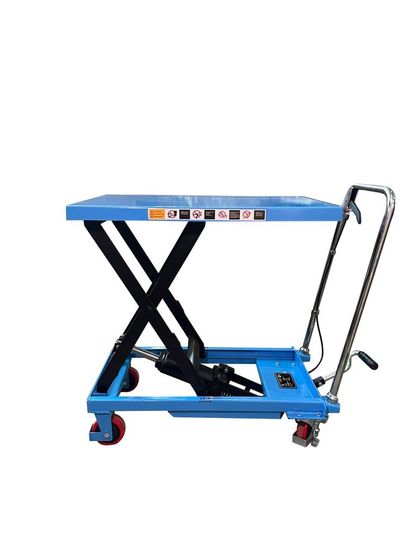

Запись «380-1000 мм» или «210-720 мм» обозначает высоту сложенного стола и его верхнюю отметку, регулировка под рост оператора сюда не входит. Первое число — высота подхвата: ниже неё стол не опускается.

Поддон высотой 145 мм под платформу, которая складывается до 380 мм, не подводится. Груз на неё приходится ставить сверху: краном, талью или вручную. При подборе сначала проверяют нижнее число, затем верхнее.

Высота подхвата в разделе идёт от 205 до 600 мм. Ход равен разности двух чисел и всегда меньше верхнего. Высота подъёма в карточке товара — верхняя отметка, не величина хода.

Размещение груза и размеры стола

Механизм рассчитан на нагрузку, равномерно распределённую по столу. Ящик, поставленный в угол, или деталь, свисающая за габарит, создают на раме момент, который расчётом не предусмотрен.

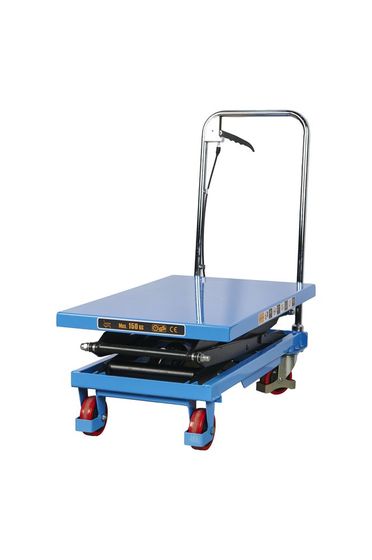

Размеры платформы по разделу: от 700×450 мм у самых лёгких моделей до 2200×1800 мм у стационарных на 4 тонны. Груз должен помещаться на столе целиком. Для грузов шире платформы подъёмный стол не подходит, под них подбирают другую оснастку.

Передвижные и стационарные исполнения

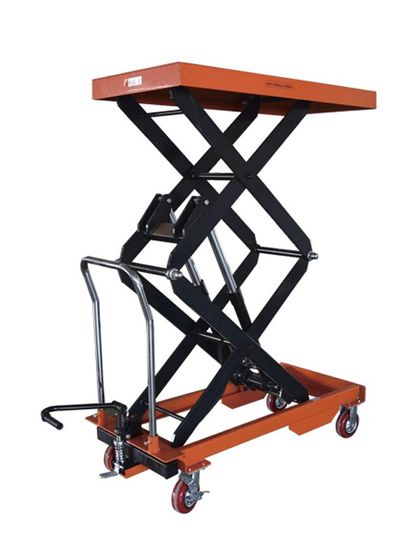

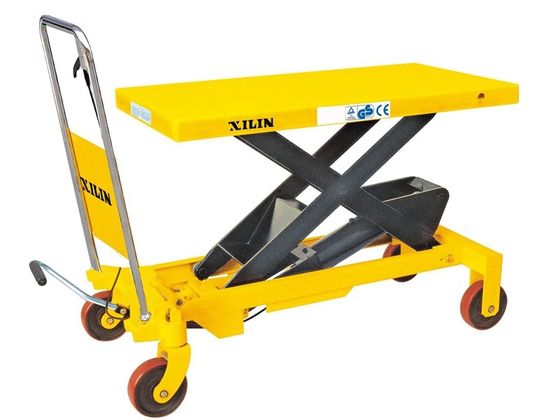

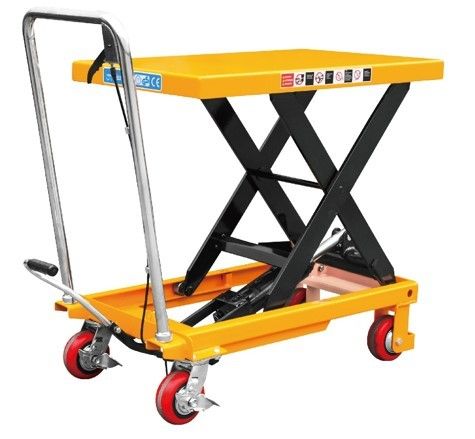

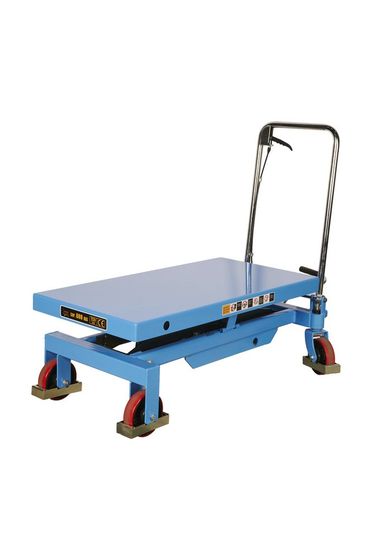

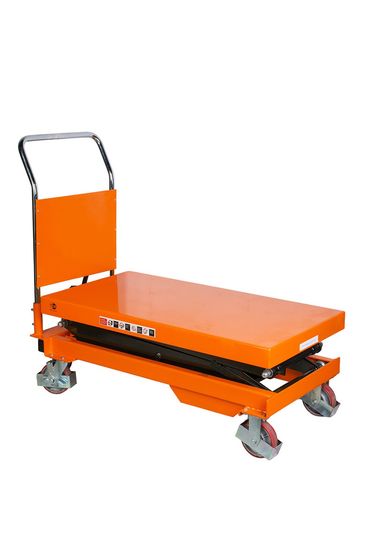

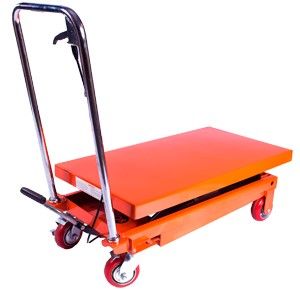

Передвижная модель перемещается на колёсах диаметром 100–200 мм: два поворотных с тормозом, два неповоротных без тормоза. Полиуретановая шина рассчитана на ровный твёрдый пол.

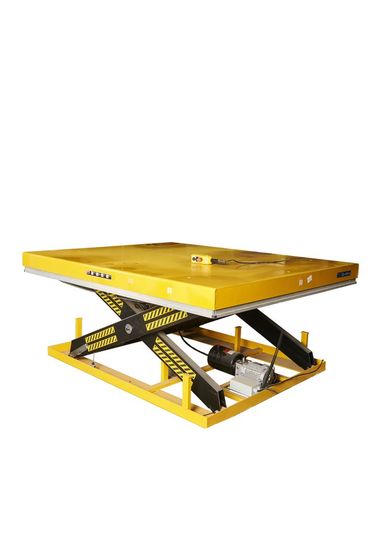

Стационарные подъемные столы монтируют на месте установки. Тяжёлые исполнения на 4000 кг не предназначены для переноса: они входят в состав рабочего поста как постоянное оборудование.

Время подъёма: 16–55 секунд

Время подъёма указано диапазонами: 16–22, 20–25, 20–30, 25–35, 30–40, 45–55 с. При единичных операциях разница незаметна. На поточной работе сорок секунд на подъём и спуск за смену складываются в часы. Диапазон в паспорте задан вилкой, потому что скорость зависит от загрузки.

Привод: ножная педаль, 380 В или 12 В

Гидравлика с ножной педалью не требует питания. Опускание идёт через клапан с регулировкой скорости, фиксация допускается в любом положении.

Электрические исполнения работают от 380 В, аккумуляторные — от 12 В. У электрических указан класс защиты IP54, класс изоляции обмотки F и обороты двигателя 1400 в минуту. IP54 означает защиту от пыли и брызг; мойка из шланга не допускается.

Исполнения с рольгангом и из нержавеющей стали

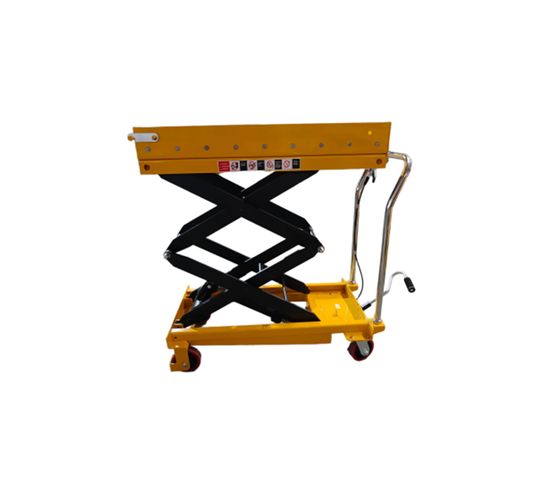

• С рольгангом — платформа с роликами: груз скатывается на линию без перестановки.

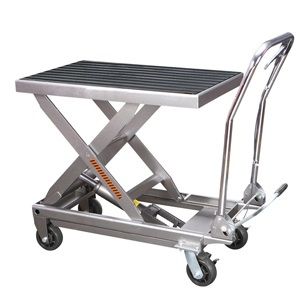

• Из нержавеющей стали — пищевое производство, медицина, влажные зоны.

Что уточнить при заказе

При заказе уточняют массу и габарит груза, нижнюю и верхнюю рабочие отметки, тип пола и число циклов в смену.
