Столы подъемные стационарные HW

HW — серия стационарных ножничных подъёмных столов: раму крепят к полу анкерами, перемещается только платформа. Внутри серии модели различаются грузоподъёмностью (1000, 2000 и 4000 кг), высотой подъёма и размером настила. Подбирают их по этим трём параметрам, порядковый номер исполнения о них не сообщает.

Расшифровка обозначения в артикуле

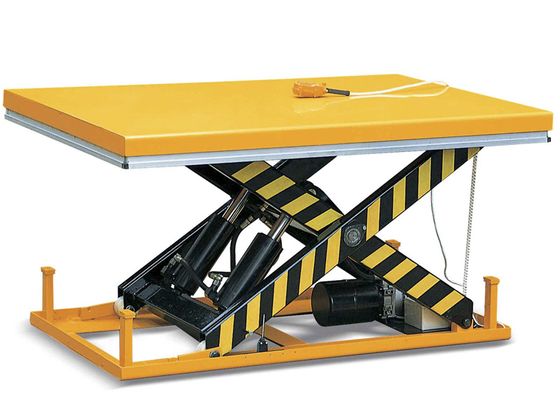

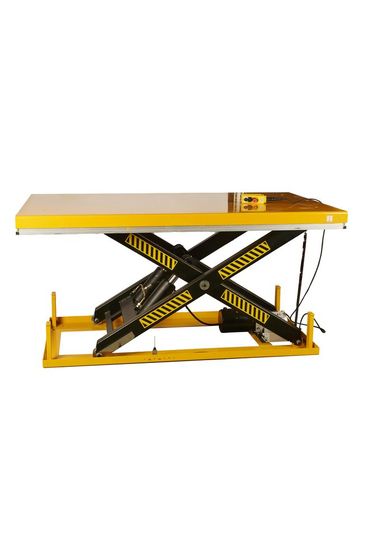

Индекс состоит из двух частей. Первые цифры задают грузоподъёмность: у HW1006 это 1000 кг, у HW2003 две тонны, у HW4008 четыре. Дальше идёт порядковый номер исполнения, размеры по нему рассчитать нельзя. Позиции 1003 и 1008 обе на тонну, обе с ходом 240–1300 мм, при этом настилы у них 1700х850 и 2000х1700.

Высотные модификации 2000-3, -4, -5

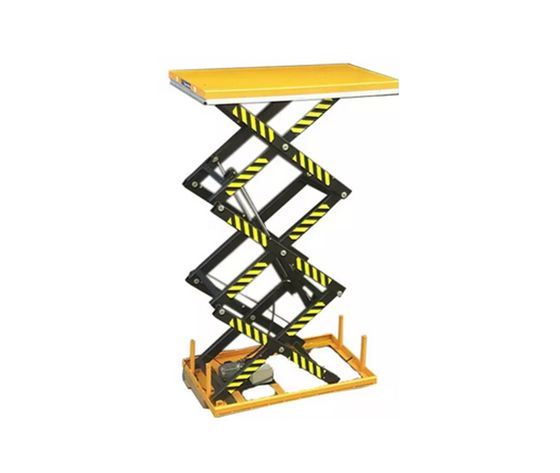

Высотные модификации записываются иначе: четыре цифры и дефис. Индекс 2000-3 обозначает верхнюю точку подъёма 2000 мм, порядковым номером двухтонника он не является. Соседние варианты поднимают на два и на три метра, в сложенном виде они занимают 460 и 600 мм против 230–250 мм у обычных двухтонных.

Низкопрофильное безбарьерное исполнение HL

Низкопрофильное безбарьерное исполнение на 1000 кг имеет ход 10–810 мм и настил 1270х1100. В раздел оно включено по назначению: стол тоже стационарный и тоже ножничный. По конструкции это другая серия: обычная площадка в нижнем положении находится на 205–350 мм над уровнем пола, безбарьерная — на высоте около сантиметра.

При подборе ориентируются на два числа хода, они указаны в названии каждой позиции.

Габариты упаковки и занос на место монтажа

Столы отгружают в сложенном виде, упаковка лежит плашмя. Высота упаковки по линейке 320–450 мм, ширина 870–1850, глубина 1350–2250. Через стандартный дверной проём ящик заносят на ребре, по помещению перемещают на гидравлической тележке (рохле) или на катках.

Место установки размечают заранее вместе с подводом питания: после крепления рамы анкерами стол не переставляют.

Гидростанция: питание и время подъёма

Однофазных исполнений в серии нет. Наличие трёхфазного ввода в точке монтажа проверяют до заказа.

Разброс по времени подъёма почти трёхкратный: от 16–22 секунд у самого быстрого варианта до 45–55 у самого медленного. При десятках циклов за смену разница складывается в часы, поэтому время подъёма учитывают наравне с грузоподъёмностью.

Удержание высоты и правила эксплуатации

Площадка удерживается на высоте без работающего насоса: обратный клапан запирает масло в гидроцилиндре. Опускание идёт самотёком через дроссель, который задаёт скорость и не даёт настилу провалиться при резком сбросе нагрузки.

Отсюда правило хранения: по окончании работы стол опускают в нижнее положение. Ножницы, оставленные раскрытыми на ночь, всё это время передают нагрузку на уплотнения цилиндра.

Оборудование рассчитано на груз. Подъём и спуск людей на площадке не допускается. Предохранительная рамка по периметру останавливает опускание, если под настил попал посторонний предмет.

Что уточнить при заказе

Масса груза, габарит паллеты или тары, нужная верхняя отметка и наличие 380 В на месте установки.
