Тележки гидравлические с ножничным подъемом

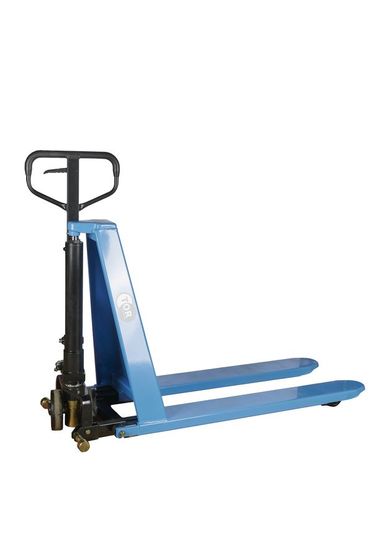

Гидравлическая тележка с ножничным подъемом перевозит паллету и поднимает её: вилы идут вверх на ножничном механизме. У всех позиций раздела подхват 85 мм, верхняя точка 800 мм и вилы длиной 1150, поэтому по высоте модели не различаются. Различия два: грузоподъемность 1000 или 1500 кг и привод подъёма, ручная гидравлика или кнопка.

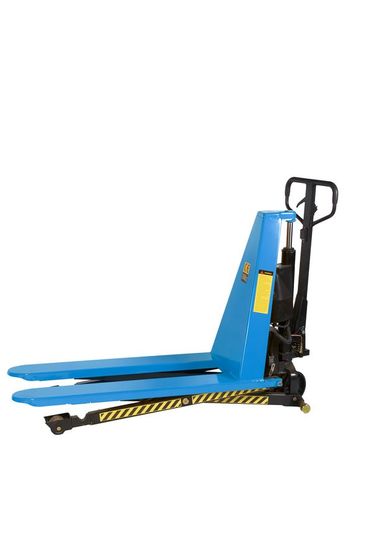

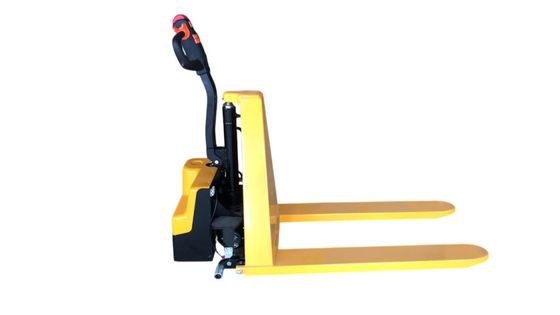

Разница между 12 и 24 В не связана с запасом ёмкости. Двенадцати вольт хватает насосу, который поднимает вилы. Тяга требует другого напряжения, поэтому самоходное исполнение идёт на 24 В.

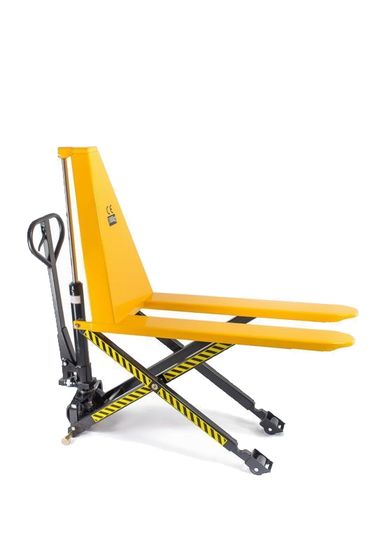

Дополнительные опоры при подъёме

При подъёме дополнительные ролики упираются в пол, и тележка перестаёт катиться. Так сделано намеренно: гружёная паллета на высоте 80 см делает низкую машину неустойчивой к опрокидыванию.

Перевозить груз допускается только с полностью опущенными вилами. Порядок работы: поднять, выполнить операцию, опустить, переместить. Перемещение груза на весу конструкцией не предусмотрено.

Отсюда требование к месту работы: пол под опорами должен быть таким же ровным, как под колёсами. Решётка водостока, крышка люка или просевшая плита под одной из опор дают перекос вил вместе с грузом.

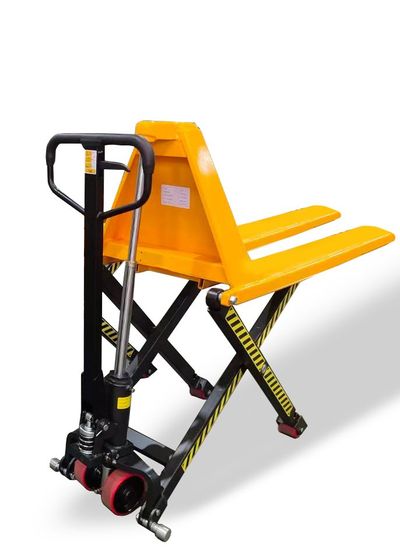

Телескопический цилиндр: подхват 85 и подъём 800 мм

Подхват 85 мм означает, что весь механизм в сложенном виде укладывается в высоту стандартного поддона. Поднять из этого положения на 800 мм обычным штоком нельзя: ему негде сложиться. Поэтому цилиндр делают телескопическим, из нескольких секций. У части позиций это указано в названии, у части подразумевается конструкцией.

Практическое следствие: шток — самое уязвимое место машины. Задиры и вмятины на зеркале секции не полируются и приводят к течи, поэтому шток требует защиты от ударов при работе.

Отличие от гидравлической тележки (рохли) и штабелера

Ножничная тележка тяжелее гидравлической тележки (рохли) примерно вдвое, поэтому для перевозки груза через всё помещение она не рассчитана. Основная задача у неё вертикальная, и применяют её на постоянной точке: приёмка, участок комплектации, конец конвейера. Типовые операции: подать заготовку на линию, принять готовую продукцию, поднять поддон на уровень стола комплектовщика, разбирать поддон снизу вверх без наклона.

Высота 800 мм в четыре раза больше, чем у обычной гидравлической тележки с её 200. Штабелером такая машина при этом не является: на стеллаж выше пояса она ничего не поставит.

Подъемный стол работает на той же высоте, но опустить поддон на нулевую отметку не может: мешает его собственная высота. Гидравлическая тележка с ножничным подъемом это допускает: вилы опускаются до 85 мм, и паллета встаёт на пол.

Колёса и ролики

Ведущие колёса имеют размер 180×50, у части позиций они сдвоенные. Двойное колесо применяют из-за собственной массы машины: узкий обод на бетоне с крошкой изнашивается быстрее. К грузоподъемности оно отношения не имеет.

Подвильные ролики полноразмерные, 80×70 мм, и это ещё одно отличие от низкопрофильных исполнений: через порожек такая тележка проходит без затруднений.

Что уточнить при заказе

Тележку с ножничным подъемом подбирают по массе паллеты, рабочей высоте подъема, длине маршрута и по наличию розетки для зарядки на посту.
