Бадьи для бетона «Рюмки»

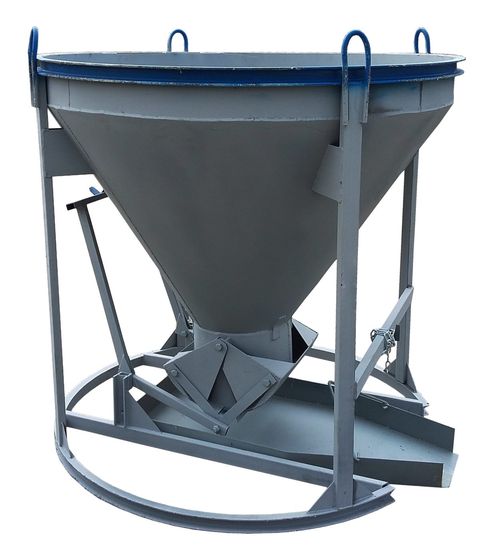

Бадья «Рюмка» — подвесная ёмкость для подачи бетонной смеси краном к месту укладки. Затвор расположен внизу: бетон уходит в опалубку самотёком, без перегрузки лопатами и тачками.

Ёмкость стоит вертикально и загружается сверху, через горловину. Разворачивать её на весу и кантовать перед загрузкой не требуется, в этом её отличие от бадьи «Туфелька». Ограничение этой схемы — высота.

Полный габарит доходит до 2080 мм, горловина находится наверху. Слив автобетоносмесителя должен быть выше этой отметки. Если он ниже, бадью для бетона «Рюмка» ставят в приямок, смесь принимают с эстакады или заказывают исполнение с загрузкой лёжа.

Диаметр и высота корпуса по ряду объёмов

Объём в ряду набирается за счёт диаметра. Высота подвеса от объёма почти не зависит, поэтому при переходе на бадью большего объёма ход крюка пересчитывать не приходится.

Ограничение по горизонтали: двухкубовая «Рюмка» больше двух метров в поперечнике. Между стойками опалубки, в проём перекрытия и в узкий колодец между захватками она может не пройти, а место для установки на землю рядом с ними часто отсутствует. Свободное место под приёмку измеряют до заказа и сверяют его с диаметром, а не с объёмом.

Длина лотка по объёму

Лоток определяет, насколько в сторону от корпуса отойдёт струя. Разница в 25 см решает, достанет ли поток до дальней стенки опалубки без перестановки крана.

Ограничение длинного лотка — вылет. Раствор, идущий по лотку, толкает ёмкость, и стропальщик удерживает её рукой за направляющую. Чем длиннее лоток, тем заметнее этот момент при полностью открытых челюстях.

Толщина стенки у серии Pro и усиленного исполнения

Толщина металла по всему разделу одна, 3 мм, у серии Pro и у усиленного исполнения. Строка в характеристиках совпадает, и по ней исполнения не различают.

Различие приходится на другие узлы. У серии Pro названы обвязка конуса и стойки из швеллера 6,5 мм, челюсти затвора выполнены из стального листа 4 мм. Усиление касается рамы и нижнего узла выгрузки: эти узлы выходят из строя раньше стенки.

Стенка «Рюмки» изнашивается изнутри абразивом, разрыв стенки встречается редко. Из работы ёмкость выводят трещины в швах рамы и разбитые челюсти, которые перестают сходиться до конца и текут при подъёме.

Шестерёнчатый привод челюстей: точность дозирования

Челюсти открывают рычагом. На густой смеси в холодную погоду рычаг требует большего усилия на рукояти, но основное отличие привода в другом.

Редуктор позволяет приоткрыть челюсти на часть хода и держать поток тонким. Рычагом так дозировать трудно: ход идёт рывком, и куб уходит в опалубку быстрее, чем его успевают провибрировать. На узких стенах и колоннах это разница между ровной укладкой слоями и одной большой порцией, из которой потом удаляют воздух.
