Бадьи для бетона «Туфельки»

Бадья для бетона «Туфелька» (подвесная ёмкость для подачи смеси краном) отличается от вертикальной «рюмки» способом загрузки: раствор она принимает лёжа, под лотком миксера. Поэтому место под неё определяют длиной корпуса, от 2850 мм у младшей модели до 4100 мм у старших. Ровная площадка длиной четыре метра рядом с миксером ограничивает подачу чаще, чем грузоподъёмность крана.

Объём и габариты корпуса

Вместимость растёт вчетверо, длина корпуса в полтора раза, высота остаётся в пределах 830–1250 мм. В ряду есть и исполнение шириной 1500 мм, на четверть метра шире прочих.

Ширина влияет на фронт заливки. Прямоугольная приёмная часть позволяет ставить две ёмкости вплотную бортами и заливать их за один подъезд миксера: два корпуса по 1250 мм требуют двух с половиной метров фронта, два по 1500 мм — трёх.

Тип запора и привода

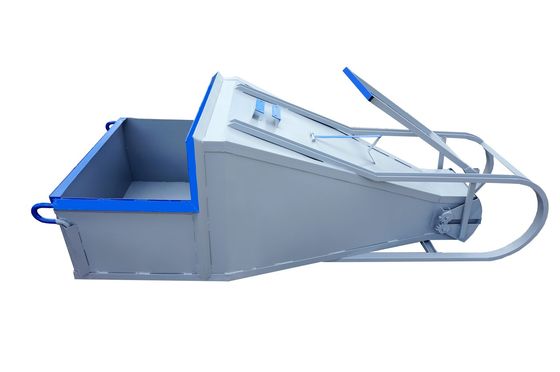

Отдельно эти два узла не комбинируются: в наименовании они всегда стоят вместе. Рычаг открывает створку напрямую, усилие принимает стропальщик. Бетонная смесь выходит разом, одним потоком. Шестерня раскрывает две челюсти медленнее и мягче, сечение выпуска меняется плавно, и порцию можно отмерить.

Полкубовая «туфелька» выпускается только с одночелюстным запором. Дозированный слив доступен начиная с объёма 1,0 м³.

Порядок загрузки и подъёма

В описаниях поворотных бадей порядок иногда указывают обратным: приём смеси стоя, перевозка лёжа. Это ошибка. Горизонтально ёмкость лежит только под лотком миксера, вертикальное положение она принимает уже на крюке, и разворот выполняет кран.

Перед подъёмом затвор фиксируют. При развороте выпускное отверстие оказывается внизу, и незакреплённая рукоятка проворачивается под весом бетона.

Заводское испытание с перегрузом 15 %

Готовую «туфельку» нагружают массой, превышающей предельную на пятнадцать процентов, выдерживают в подвешенном состоянии десять минут, затем выполняют десять циклов подъёма и опускания. Ёмкость, прошедшая проверку без трещин и деформаций, считается годной.

Испытание подтверждает запас конструкции, но использовать этот запас в работе не допускается: пятнадцать процентов перегруза уже израсходованы на заводе.

Толщина листа и площадка под вибратор

Три миллиметра по всем девяти позициям. Бадья для бетона этой формы изготавливается из стального листа одной толщины. Усиленных исполнений и серии Pro у «туфелек» нет, в отличие от «рюмок», поэтому выбор сводится к объёму и типу выпуска.

На корпусе в зоне конуса приварена площадка под навесной вибратор. Его ставят снаружи, поэтому его крепление и габарит сверяют с этой площадкой до заказа.

Что уточнить при заказе

Для подбора назовите объём разовой заливки, длину свободной полосы под загрузку, грузоподъёмность крана на рабочем вылете и то, нужен ли слив порциями.
