Генераторы сварочные

Сварочный генератор объединяет в одной раме бензиновый двигатель, альтернатор и выпрямитель. Часть тока выпрямляется и подаётся на электрод, часть выведена на розетку. Один источник питает и сварку, и инструмент. Применяют его на строительных объектах без сети: это автономный мобильный агрегат, в котором генератор и сварочный аппарат уже соединены.

Правило о запасе 15–20% мощности генератора сверх мощности инвертора к этому разделу не применяется. Инвертор к такому агрегату не подключают: сварочная цепь выведена отдельным выходом, и мощность розетки не связана с допустимым диаметром. Это видно по линейке: источник на 5 кВт рассчитан на диаметр 4 мм, источник на 2 кВт — на 5 мм.

Розетки 16 и 32 А: снимаемая мощность

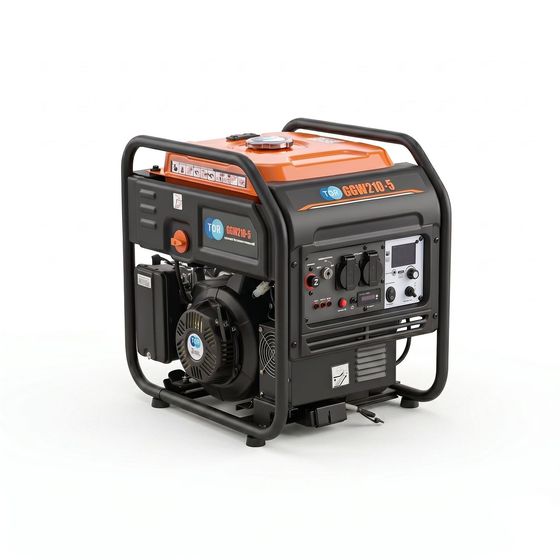

У GGW220-1 и GGW230-2 выход один: розетка 220 В на 16 А. У GGW210-5 их две, 16 и 32 А.

Через розетку 16 А снимается не более 3520 Вт (220 В × 16 А). Паспортные 5 кВт у GGW210-5 доступны только через разъём на 32 А, и удлинитель к нему нужен рассчитанный на этот ток. Бытовой удлинитель на 16 А при такой нагрузке греется, напряжение на его конце падает.

Объём бака и мощность

Обозначение серии начинается с букв GGW, далее идёт различающаяся часть индекса.

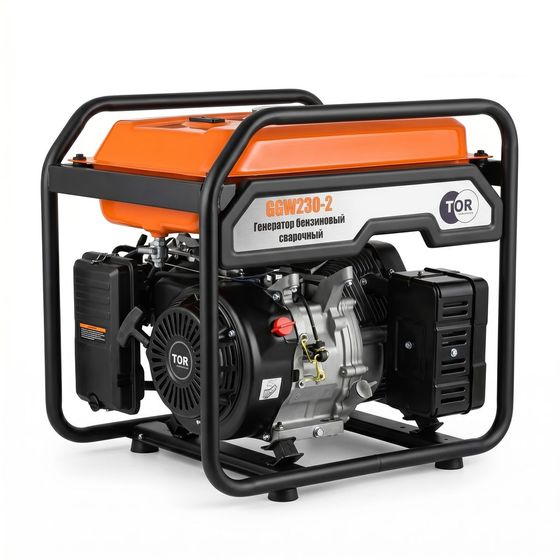

Бак у GGW230-2 на десять литров больше, чем у GGW210-5, а расход топлива у его двигателя ниже. Без подвоза бензина двухкиловаттный агрегат отработает дольше самой мощной позиции линейки.

Зависимость бака от мощности нарушается потому, что GGW230-2 рассчитан прежде всего на сварку, а GGW210-5 на питание розетки. По одной цифре мощности в индексе основное назначение не определить.

Допустимый диаметр электрода

Электрод 5 мм допускается только у GGW230-2, у остальных предел 4 мм. Различие видно и по напряжению дуги: 32–36 В у GGW230-2, 23–25,8 В у GGW220-1 и 20,8–26,8 В у GGW210-5.

Диаметра 4 мм достаточно для большинства монтажных работ по конструкционной стали. Электрод 5 мм требуется при многопроходной сварке толстостенных деталей. Заменить его двумя проходами диаметром 4 мм получается не всегда: глубину провара корня шва задаёт диаметр, число проходов её не увеличивает.

Продолжительность включения 60%

В паспорте GGW220-1 указана продолжительность включения 60%. Это шесть минут горения дуги из каждых десяти, оставшиеся четыре минуты источник остывает.

Продолжительность включения считается по десятиминутному циклу, не по рабочей смене. Длинный непрерывный шов ограничен именно этим процентом: при перегреве источник отключается защитой посреди прохода, и шов приходится вырубать.

Ограничения линейки

Выход у всей линейки однофазный, 220 В. Трёхфазного потребителя такой сварочный генератор не питает: выход 380 В не предусмотрен ни у одной позиции, и переделкой он не добавляется. Автономный трёхфазный источник относится к другому классу техники.

Топливо у линейки одно: бензин АИ-92. Дизельный сварочный агрегат выбирают ради меньшего расхода при длительной работе и ресурса двигателя; бензиновое исполнение этих преимуществ не даёт.

Электрод диаметром больше 5 мм в линейке не предусмотрен: для него применяют стационарный сварочный аппарат с питанием от сети или от дизельной электростанции. Предел для мобильного бензинового источника — 5 мм.
