Подъемники фасадные (люльки строительные)

Фасадный подъёмник — подвесная рабочая площадка на канатах, которая перемещается по стене здания сверху вниз. Строительная люлька составляет половину системы; вторая половина размещается на крыше: консоли, выносящие канаты за парапет, и противовесы, которые их удерживают.

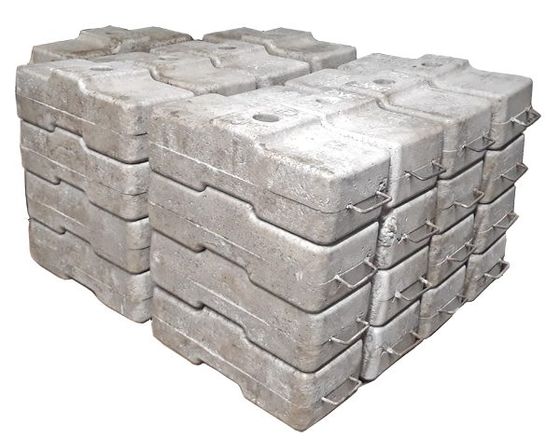

Противовесы поставляются отдельной позицией: 900 кг, тридцать шесть блоков по 25 кг. Их поднимают на кровлю и раскладывают наверху поштучно до начала работ. Допустимую нагрузку на кровлю и парапет проверяют по проекту здания; в каталоге подъёмника этих данных нет. На высотном здании этот вопрос решают первым.

Подъёмный и предохранительный канаты

У фасадного подъёмника два каната диаметром 8,6 мм: подъёмный и предохранительный. Диаметр у них одинаковый, назначение разное: рабочий канат один, второй служит только для страховки.

Предохранительный канат остаётся ненагруженным. На нём установлен ловитель, который срабатывает при обрыве подъёмного каната или при перекосе платформы. Нагружать его подъёмом не допускается: на натянутом канате ловитель люльку не остановит.

Лебёдок в машине две, по одной на каждый конец рабочей платформы. Поднимаются они независимо, горизонтальное положение люльки выдерживает оператор.

Температурный режим и класс защиты

Температурный режим по разделу: −20…+40 °C. Для Казахстана это исключает часть зимы: при −25 работа идёт вне паспортных условий, и смазка лебёдок, гибкость каната и пластик пульта одновременно теряют свойства.

Исполнение влагозащитное, класс защиты IP44. Дождь и мойка остекления допускаются, направленная струя из аппарата высокого давления в этот класс не входит.

Длина и ширина рабочей платформы

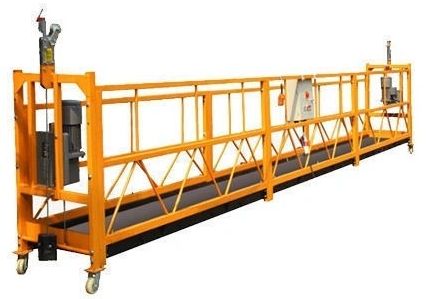

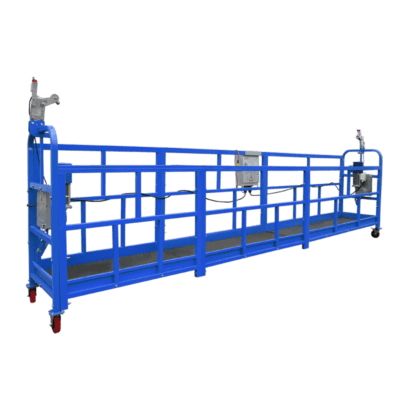

Рабочие площадки выпускаются длиной 6000, 6080 и 8000 мм при ширине 690 и 790 мм. Высота ограждения 1080 и 1180 мм.

Длина платформы определяет захватку: участок фасада, который бригада проходит без перевешивания консолей. Восьмиметровая платформа сокращает число перестановок, но требует ровного участка кровли под две консоли на одном выносе и не помещается в узкие простенки между балконами.

Ширина 690–790 мм отводится под ноги, инструмент и ведро. Двое на таком настиле работают спина к спине.

Питание и грузоподъёмность

Всё оборудование раздела питается от 380 В. Кабель на высоту прокладывают с объекта, его длину рассчитывают до монтажа.

Грузоподъёмность люльки, 630 или 800 кг, — суммарная масса людей, инструмента и материала в люльке. Предельную высоту подъёма уточняют по паспорту конкретной машины: в карточке и в описании производителя она записана по-разному.
