Труборезы

В разделе представлены труборезы серии TOR GH для стальной трубы: типоразмеры от ½" до 22", хомутное и роторное исполнение. Старшие модели весят с десяток килограммов и обхватывают магистраль в 500 мм. Компактные труборезы для медной трубки кондиционера и полипропилена до 32 мм относятся к другому классу инструмента и в раздел не входят.

Типоразмер в дюймах и размер по рулетке

До четырнадцати дюймов число в названии обозначает условный проход трубы; наружный диаметр больше, расхождение доходит до полутора раз. На этом различии ошибаются чаще всего, поэтому типоразмер сверяют с таблицей.

С четырнадцати дюймов номинал и наружный диаметр совпадают: 22" соответствует 559 мм по рулетке. По этой причине одинаковая разница в дюймах в верхней и в нижней части ряда означает разное расстояние до следующего размера.

Свободное место вокруг трубы

Инструмент обходит трубу по окружности, и корпусу нужен свободный радиус. Младшая модель размером 345×170×75 мм помещается в лоток и в нишу; старшая занимает 1010×530×200 мм, и вокруг магистрали требуется примерно полметра свободного пространства со всех сторон.

Труба в стене, в пучке с соседними линиями или в узкой траншее ограничивает выбор крупных типоразмеров раньше, чем толщина самой магистрали. Измеряют оба размера: саму магистраль и зазор вокруг неё.

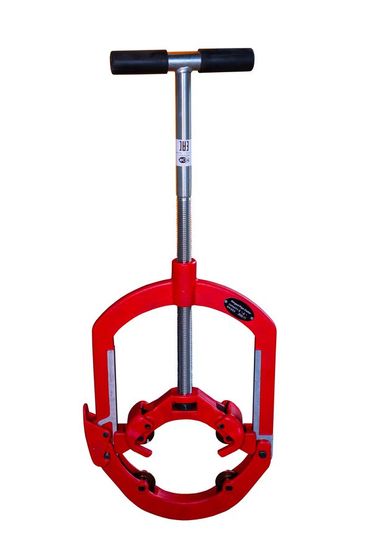

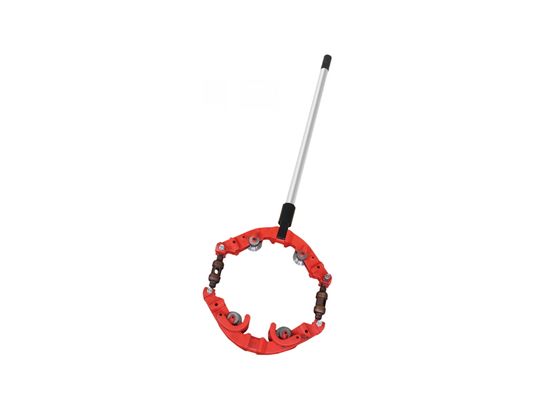

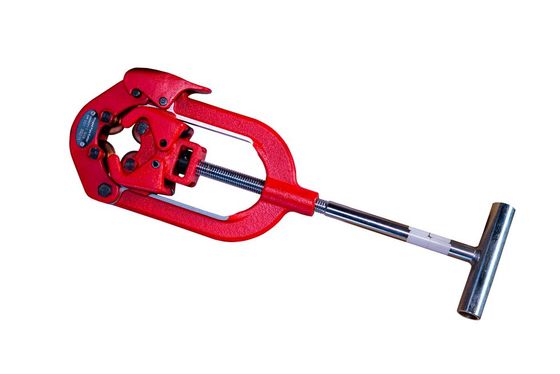

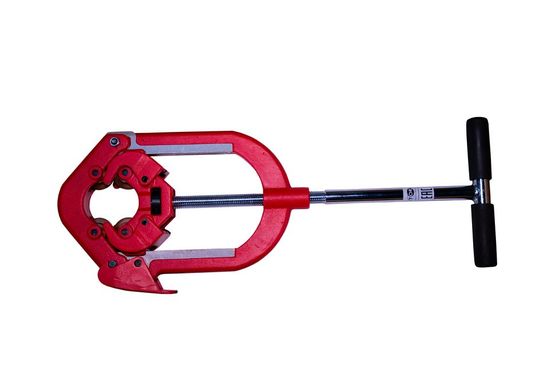

Хомутная защёлка закрывается на трубе как струбцина и применяется на малых и средних диаметрах. Роторное исполнение рассчитано на верхнюю часть ряда: масса инструмента и длина рычага позволяют выполнять рез вручную. На границе в шесть-восемь дюймов типоразмеры перекрываются, и выбор между ними делают по тесноте места.

Резка без искры и без нагрева

Ролик продавливает канавку холодным способом. Искр, окалины и зоны термического влияния на кромке нет; сталь у реза сохраняет свойства, ровный торец после резки труб идёт под сварку без снятия побежалости.

Холодная резка допускается там, где отрезная машина запрещена: действующий трубопровод, котельная, резервуарный парк, хранилище горючего. Огневые работы в таких местах открывают нарядом, холодная резка труб наряда не требует.

Второе следствие: отсутствие стружки и опилок. В линию, которую нельзя вскрыть и промыть целиком, металлическая крошка после такой резки не попадает. Для меди это требование известно отдельно: опилки в холодильном контуре заклинивают компрессор, поэтому медную трубу там режут только роликом, но инструментом другого класса.

Внутренняя кромка после реза

Ролик не снимает металл, а вдавливает его, поэтому по внутренней кромке остаётся заусенец: валик вытесненной стали. Просвет в этом месте сужается, на трубе малого прохода это заметно на расходе. Заусенец снимают зенковкой или бором. При монтаже под сварку кромку обрабатывают в любом случае, при сборке на резьбу и фитинг про внутреннюю фаску нередко забывают.

Срез получается строго перпендикулярным оси без дополнительной выверки: ручной труборез опирается на трубу роликами и не уходит вбок. Ножовка на восьми дюймах такого результата не даёт: полотно уводит, и ровный торец приходится доводить отдельно.

Материалы, для которых труборезы серии не предназначены

• Медь и алюминий: мягкий металл сминается под усилием, рассчитанным на сталь.
• Пластик, полипропилен, металлопластик: для них применяют ножницы и храповый механизм.
• Чугун: хрупкий материал колется от радиального давления ролика.

Что уточнить при заказе

Для подбора трубореза назовите наружный диаметр трубы в миллиметрах, материал и размер свободного места вокруг трубы в месте реза.
