Стропы канатные одноветвевые

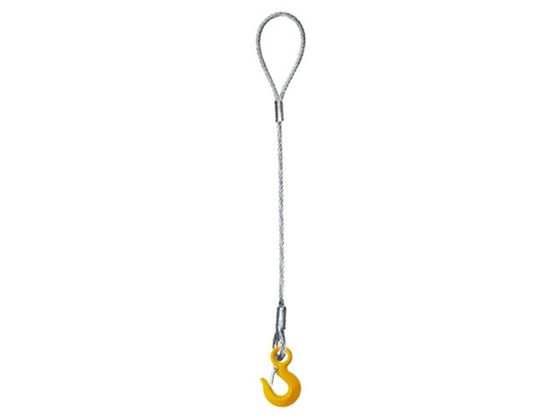

Строп канатный одноветвевой применяют для подъёма груза за одну точку навески: ветвь одна, расположена вертикально, углов разворота нет. Поэтому грузоподъёмность на бирке равна массе груза без пересчёта, тогда как у многоветвевых сборок паспортное значение делят на коэффициент за угол разворота ветвей. Строп 1СК г/п 2,0 т рассчитан на две тонны.

Расчёт меняется, если этой же ветвью обвязать деталь петлёй или затянуть удавкой. Схема нагружения другая, стальной канат работает на перегибе, и значение с бирки на такой захват не переносится.

Толщина каната и грузоподъёмность

Прочность каната зависит от площади сечения, то есть от квадрата толщины: вдвое толще — вчетверо прочнее. В каталоге эта зависимость видна построчно.

Из таблицы следует, что стальной канат под шесть тонн вчетверо толще каната под треть тонны и во столько же раз жёстче. Сборку из каната 27 мм не удастся обвести вокруг мелкой детали или завести в узкую проушину. Сечение оценивают по прочности и по габариту одновременно.

Грузоподъёмный ряд раздела начинается с 0,32 т и доходит до 12,5 т. Материал: сталь, изготовление российское.

Метраж стропа и грузоподъёмность

Размерный ряд идёт от одного до десяти метров. Грузоподъёмность от метража не зависит: ветвь одна, натяжение равно весу поднимаемого груза. Метраж выбирают по высоте крюка над грузом и по ходу крана.

Стропы разного метража внутри одного номинала относятся к одному изделию под разную геометрию площадки. Лишние метры уменьшают высоту подъёма крана.

Способы заделки концов: заплётка и опрессовка

Концы заделывают двумя способами, и в названиях позиций способ иногда указан прямо. Опрессовка алюминиевой втулкой даёт короткий аккуратный узел: пресс выполняет его за один ход, без ручной работы. Заплётка длиннее, требует запаса на пряди и выполняется вручную.

Обе заделки уменьшают полезный размер. Метраж в названии относится к изделию целиком, вместе с петлями. Расстояние от крюка до груза всегда меньше.

Признаки износа каната и отличие от текстильной ленты

Канат не рвётся внезапно. Сначала лопаются отдельные проволоки, затем появляются «жучки» с выдавленным сердечником, местные утоньшения, раздавленные пряди. Всё это видно при осмотре и прощупывается через рукавицу.

Поэтому канатные стропы применяют при резком динамическом подъёме и на грузах со смещающимся центром тяжести. Текстильная лента рвётся мгновенно и такого предупреждения не даёт.

Ограничения: вес и травмоопасность. Стальная сборка тяжелее, обрывки проволок режут руки, на окрашенной поверхности остаётся след.

Грузозахватное приспособление этого типа применяют на строительно-монтажных работах, при погрузке и разгрузке, в цехах и на открытых площадках. Для подбора нужны вес груза, тип точки навески и высота крюка над ним.
