Стропы канатные петлевые

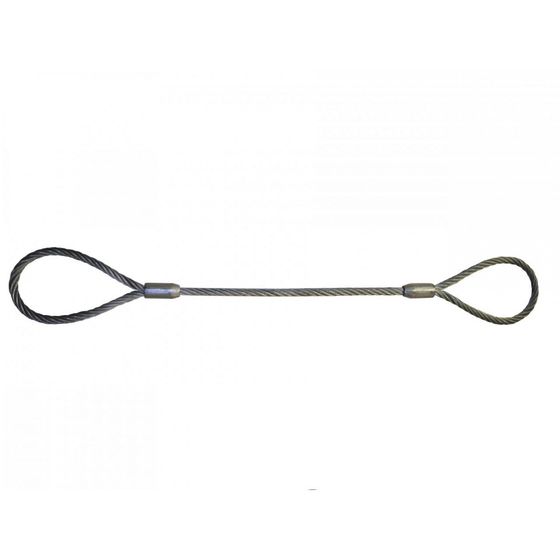

В разделе представлен строп канатный петлевой TOR УСК1 (обозначение СКП). Обе петли выполнены опрессовкой: алюминиевую втулку обжимают прессом на сдвоенном конце. Заплётки в линейке нет, кольцевого СКК (он же УСК2) тоже нет. В прайсах «универсальным» называют оба исполнения, хотя работают они по-разному. У петлевого концы разомкнуты и заходят в проушины порознь, у кольцевого петля замкнута. Многоветвевые 1СК, 2СК и 4СК вынесены в соседние разделы, отдельные ветви — в раздел ветвей.

Предельная температура по ГОСТ 25573-82

Канатным стропам обычно приписывают рабочий диапазон от −40 до +400 °С. Столько выдерживает стальной канат сам по себе. При изготовлении к стали добавляется алюминий втулки, и ГОСТ 25573-82 считает предел по заделке концов.

Раскалённые заготовки канатным стропом с опрессованными концами не перемещают: алюминий втулки ползёт под нагрузкой задолго до того, как начинает сдавать сталь. Для горячего металла применяют цепной строп.

Диаметр каната по грузоподъёмности

Грузоподъёмность по линейке увеличивается в полсотни раз, диаметр — вшестеро: несущая способность определяется площадью сечения. Из этого следует практическое ограничение. Петля из каната 37 мм имеет свой минимальный радиус изгиба и в зев мелкого крюка или в узкую проушину не входит. У СКП диаметр под выбранный номинал фиксирован, поэтому зев крюка и монтажные отверстия измеряют до заказа.

Ряд грузоподъёмностей идёт ступенями 0,32 / 0,5 / 0,63 / 0,8 / 1,0 / 1,25 / 1,4 / 1,6 / 2,0 / 2,5 / 2,8 / 3,2 / 4,0 / 5,0 / 6,3 и далее до 16 т. Промежуточных номиналов нет, требуемое значение округляют вверх до ближайшего.

Длина и способ строповки

Длина каната от 1 до 10 м с шагом в метр. При прямой подвеске обеих петель на крюк вся длина идёт в работу. При обвязке «в корзину» почти всю ветвь занимает охват груза, при строповке удавкой к этому добавляется затяжка узла.

При подъёме двумя петлевыми стропами угол между ветвями больше 90° не закладывают. При 90° на каждую ветвь приходится примерно в 1,4 раза больше расчётной нагрузки, при 120° — вдвое. Короткий строп на широком грузе сам увеличивает угол, и перегруз наступает при массе в пределах номинала.

Шестикратный запас прочности и бирка

ГОСТ 25573-82 задаёт шестикратный запас: разрывное усилие каната не менее чем в шесть раз выше номинала на бирке. Запас расходуется на динамическую нагрузку: рывок при подъёме и перемещении кратно превышает статический вес. Готовое грузозахватное приспособление проходит испытание нагрузкой с превышением над номиналом, после чего получает номер и паспорт.

Эксплуатация стропа без бирки и паспорта запрещена правилами промышленной безопасности. Документы запрашивают при отгрузке.

Применение канатного, текстильного и цепного стропа

Стальной канат оставляет задиры на чистовой поверхности и рвёт мягкую упаковку. При этом он выдерживает острую кромку, а обрыв проволок заметен заранее: наружные проволоки лопаются послойно, и изделие выбраковывают до падения груза.

При заказе уточняют массу груза, способ строповки и охват: по трём величинам сразу определяются номинал и размер.
