Коуши DIN 6899

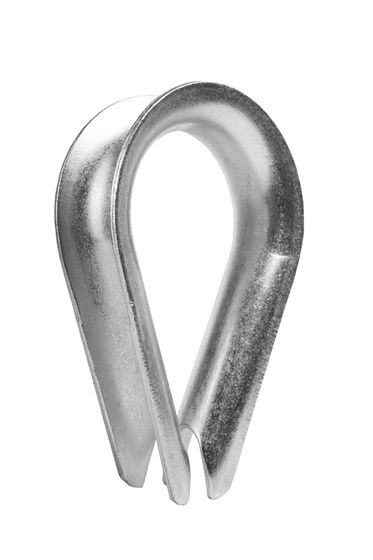

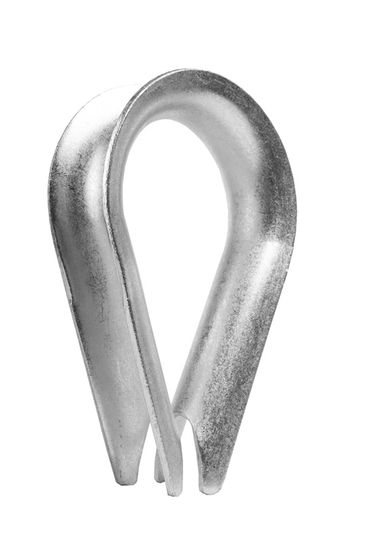

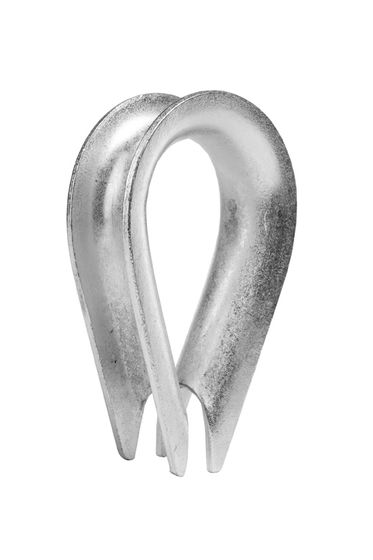

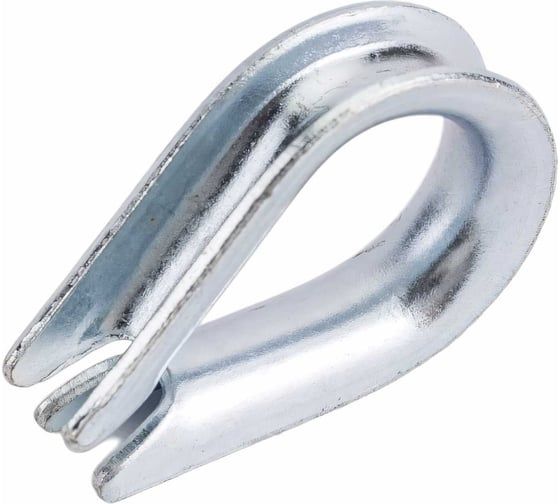

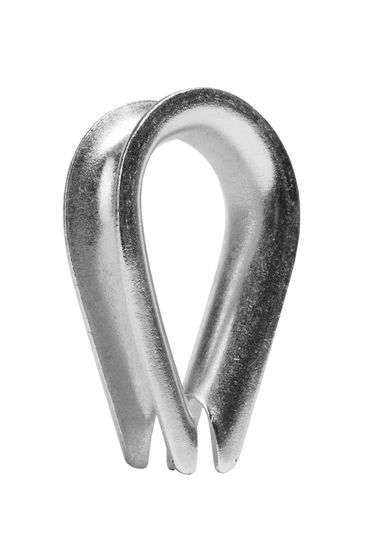

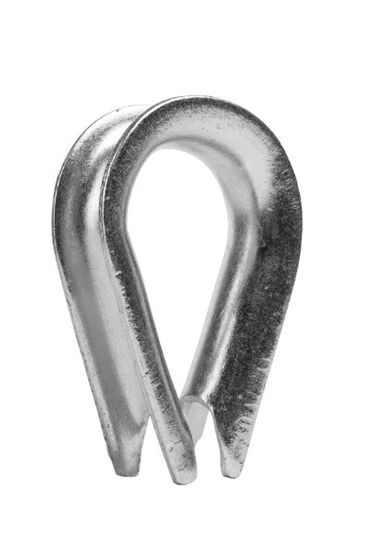

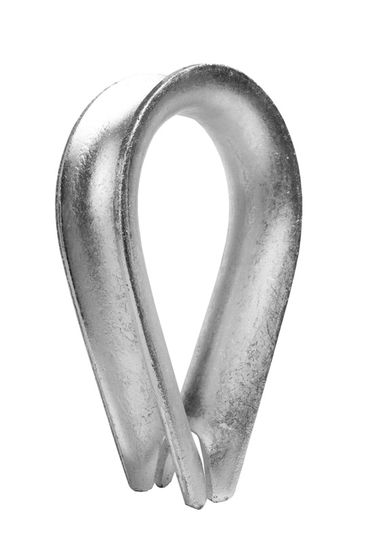

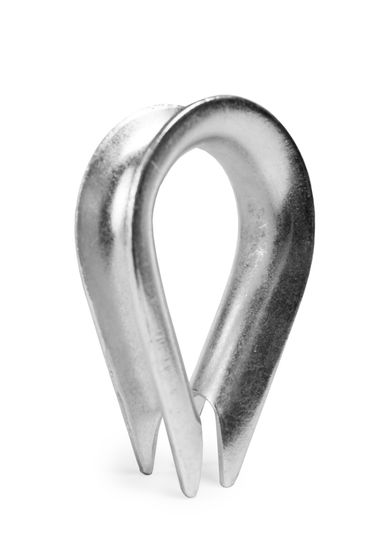

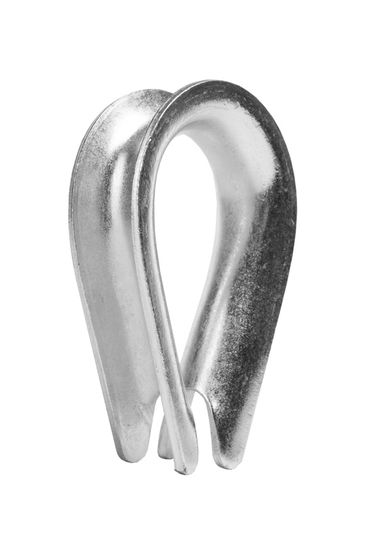

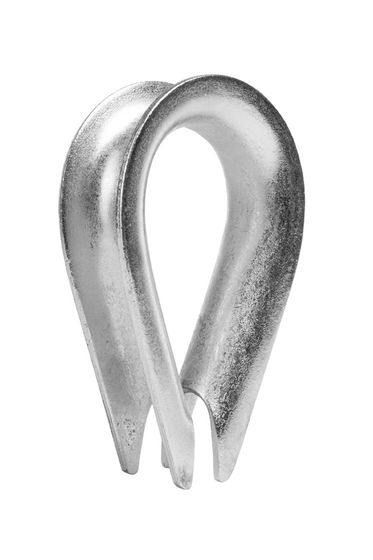

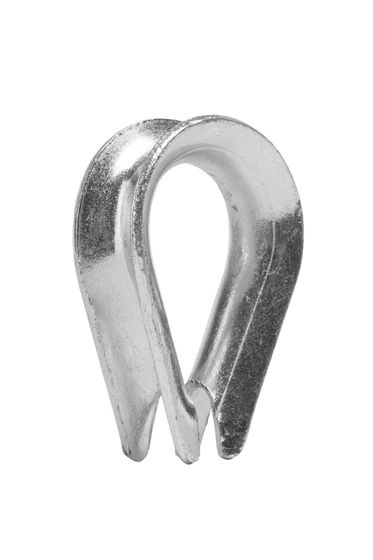

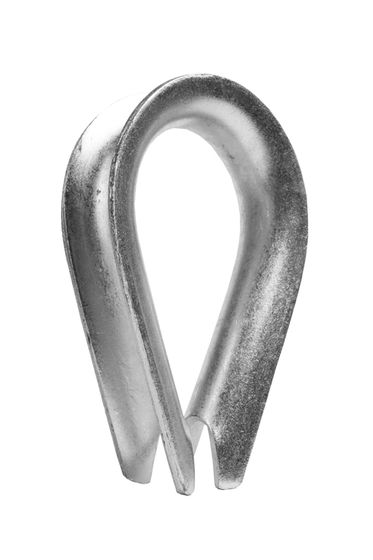

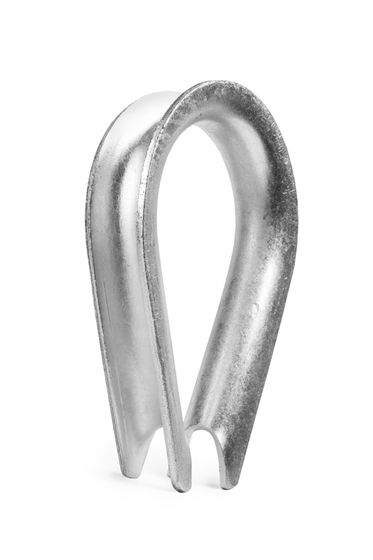

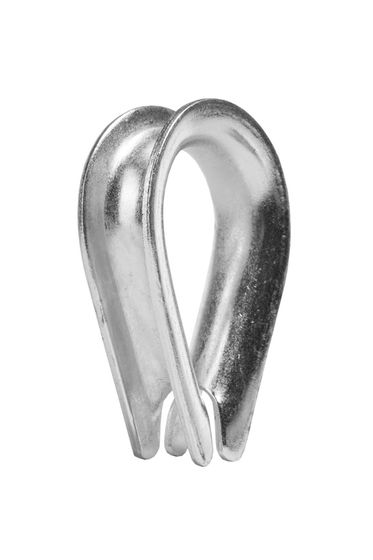

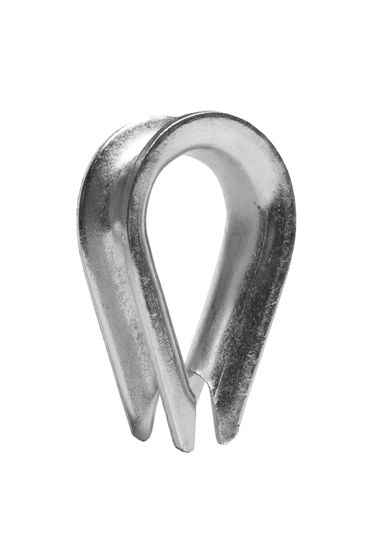

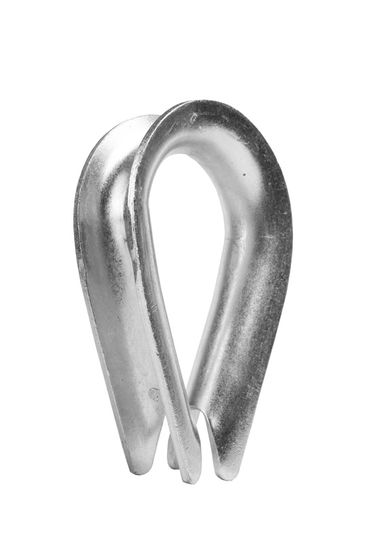

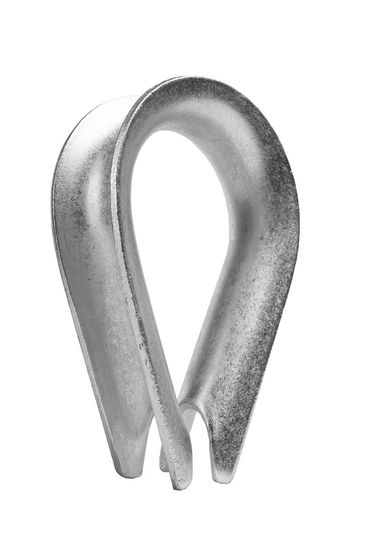

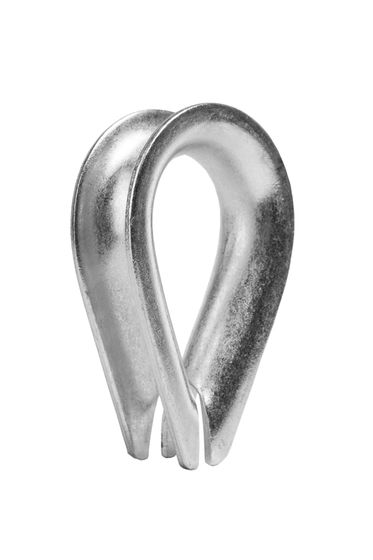

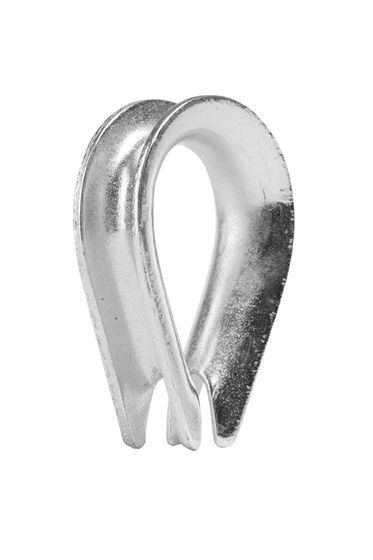

Коуши DIN 6899 — стальные вставки в петлю троса. Петлю фиксируют сжимы или опрессованная втулка, сама вставка нагрузку не воспринимает: она задаёт ей форму, не даёт канату согнуться по малому радиусу и принимает на себя истирание о палец скобы. Установка вставки без сжимов или втулки петлю не собирает, на монтаже это частая ошибка.

Назначение коуша определяется радиусом перегиба. Канат, перегнутый вокруг тонкого пальца, теряет прочность резко: наружные проволоки растягиваются, внутренние сминаются, и петля рвётся в месте перегиба.

Типоразмер в названии и диаметр троса в характеристиках

Типоразмер и диаметр троса отличаются на один-два миллиметра. Подбирают по диаметру из характеристик.

Ряд типоразмеров идёт от 4 до 45 с мелким шагом. Ошибка на одну ступень даёт либо канат, выпадающий наружу, либо вставку, которая на него не садится.

Правильно подобранная деталь садится плотно: канат ложится в профиль всей окружностью и не выступает над кромками. Если канат выступает наружу, при затяжке кромка коуша начнёт его резать.

Форма B и исполнения D и Q

Стандарт DIN 6899 описывает две формы, у каждой позиции раздела указано «(тип B)». Профиль желоба и длина у форм A и B разные, замена одной формы другой при том же номинале не допускается. Если в проекте указана форма A, коуши этого раздела не подходят.

В конце названия стоит обозначение (D) или (Q): это два исполнения. Средняя часть ряда доступна только в одном из них, поэтому артикул сверяют целиком, а не по первым цифрам.

Материал коуша и материал троса

Материал по характеристикам — сталь. На нержавеющем канате стальная вставка образует гальваническую пару: во влажной среде контакт двух разных сплавов ускоряет коррозию, и первой ржавеет более дешёвая деталь.

Для нержавеющего троса выбирают коуш из того же класса стали. Оцинкованный крепёж в сборке также согласовывают с материалом остальных деталей: смешение покрытий в узле, который работает во влажной среде, за сезон даёт следы ржавчины на новом такелаже.

Ограничения по применению

Коуш рассчитан на статический перегиб под скобой или пальцем. Если петля работает через блок и постоянно перегибается на ходу, применяют ролик нужного размера: на многократное перекатывание под нагрузкой деталь не рассчитана.

Отработавшую деталь повторно не устанавливают. Развальцованные кромки и вытянутый контур означают, что деталь уже приняла на себя деформацию и при следующей нагрузке передаст её тросу.

Порядок сборки петли

1. Трос заводят в желоб и обжимают по контуру без зазора.
2. Устанавливают сжимы: скоба на короткий конец, гайки на длинный, рабочий.
3. Затягивают, прикладывают нагрузку и протягивают повторно: под весом плетение обжимается и садится.

Что уточнить при заказе

Коуши DIN 6899 мелких размеров фасуют россыпью, крупные поставляются поштучно. Для заказа нужны две величины: диаметр троса и требуемая форма. По цифре из названия не подбирают.
