Коуши ГОСТ 2224-93

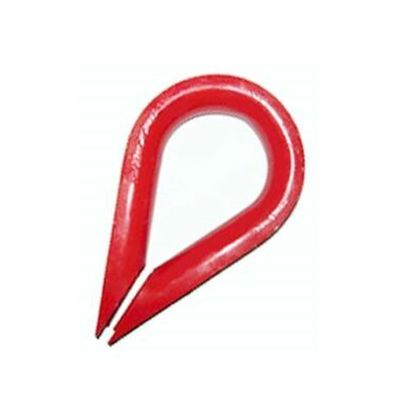

Коуш по ГОСТ 2224-93 представляет собой стальную оправку, которую вкладывают внутрь петли каната. Стандарт задаёт для таких деталей типоразмеры, климатические исполнения, маркировку и упаковку. Раздел собран по этому стандарту целиком, нумерация в ряду своя.

Число в названии обозначает размер самого коуша: стандарт задаёт условное обозначение через размер D, и «коуш 45» означает деталь с D = 45 мм. Ряд в разделе идёт от 30 до 85, а канаты, под которые рассчитаны эти оправки, лежат в пределах от 7 до 30 мм. Ни одно число из названия не совпадает с диаметром троса.

Подбор однозначен, стандарт формулирует его прямо: коуши выбирают по диаметру каната независимо от его технической характеристики. Свивка, число прядей, тип сердечника и разрывное усилие на выбор оправки не влияют. Достаточно измерить трос.

Диапазон диаметров каната у каждого типоразмера

Диаметр каната записан у каждой позиции интервалом: 7–8,6; 8,6–10,2; 10,2–12,5; 12,5–15,5; 15,5–18,5; 18,5–22,0; 22,0–25,5; 25,5–30 мм.

Этим ряд по ГОСТ отличается от немецкого. В DIN 6899 каждому типоразмеру отвечает один диаметр троса, здесь задан интервал, и одна оправка рассчитана на несколько соседних канатов.

Интервалы состыкованы без зазоров и без нахлёста: верхняя граница одного равна нижней границе следующего. Канат диаметром ровно 12,5 мм формально попадает сразу в два типоразмера. Решает фактический замер: канат под нагрузкой и после эксплуатации редко совпадает с номиналом, поэтому измеряют тот участок, который пойдёт в петлю.

Ошибка подбора видна сразу. В своей оправке канат ложится всей окружностью и не выступает над кромками; в широкой он смещается и перетирается о край, в узкую не входит вовсе.

Область применения стандарта

Область действия стандарта ограничена, и ограничение записано в нём отдельным абзацем. ГОСТ 2224-93 не распространяется на коуши, применяемые на атомных электростанциях, в авиастроении, судостроении, морском и речном такелаже, а также при подъёме судов.

Деталь рассчитана на такелаж подъёмно-транспортных устройств: кранов, лебёдок, строп, вант и растяжек. Если проект относится к перечисленным выше отраслям, коуш по ГОСТ там не допускается по формальным основаниям, даже когда подходит по размеру.

Климатическое исполнение ХЛ

Климатические исполнения по стандарту различаются, и граница между ними проходит по отметке минус сорок. Обычное исполнение рассчитано на температуру не ниже −40 °С; ниже требуется исполнение ХЛ, которое изготавливают из низколегированных сталей с нормированной ударной вязкостью при нижней рабочей температуре.

В названии позиции это видно сразу: буквы стоят прямо за номером, как в «Коуш 85ХЛ». По разделу такая пометка одна, у самого крупного типоразмера. Остальные семь позиций обычного исполнения, и для них работа на открытой площадке зимой является пограничным условием.

Маркировка по размеру D

Мелкие номера, 30 и 34, поставляются россыпью без клейма. При утрате бирки подтвердить происхождение и типоразмер нечем, остаётся только измерение. Стандарт требует и раскладки по ящикам: в один ящик укладывают коуши одного типоразмера, брутто не более 50 кг.

Защитное покрытие и консервация

Покрытие по стандарту наносят по требованию потребителя, а его вид и толщину согласуют отдельно. В характеристиках раздела указан только материал — сталь.

Перед упаковкой деталь проходит временную противокоррозионную защиту, рассчитанную примерно на год хранения. Это консервация, а не покрытие: на открытом воздухе такая защита не работает, и для наружной растяжки покрытие оговаривают при заказе.

Что уточнить при заказе

Фактический диаметр каната, температуру на объекте и способ заделки петли: под опрессовку алюминиевой втулкой, под комплект зажимов и под заплётку оставляют разную длину свободного конца.
