Защелки для крюков чалочных

Предохранительный замок подбирают по крюку, на который он устанавливается. В характеристиках указана запись вида «для крюка чалочного 320А 3,0 т»: 320А означает тип изделия, 3,0 т — его грузоподъёмность, а не массу поднимаемого груза. Деталь от трёхтонного на пятитонный не подходит: не совпадут ни ширина раскрытия, ни отверстие под ось.

Разрушающая нагрузка в расчёте подъёма не участвует. Защёлка относится к негрузонесущим деталям: она перекрывает зев, чтобы строп или проушина не выскочили при ослаблении натяжения, а вес держит рог. Цифра в таблице показывает только одно: деталь не деформируется при боковом касании груза.

Причины выхода из строя

Защёлка остаётся единственной подвижной частью грузозахватного приспособления и выходит из строя чаще остальных деталей. Причина почти всегда одна: механическое повреждение при ударе. Деталь роняют, задевают грузом о стойку, придавливают при укладке. Пружина при этом остаётся целой, гнётся сама пластина.

Работа с неисправным или отсутствующим замком не допускается. Без исправной защёлки из эксплуатации выводят строп целиком, а вместе с ним и всю ветвь.

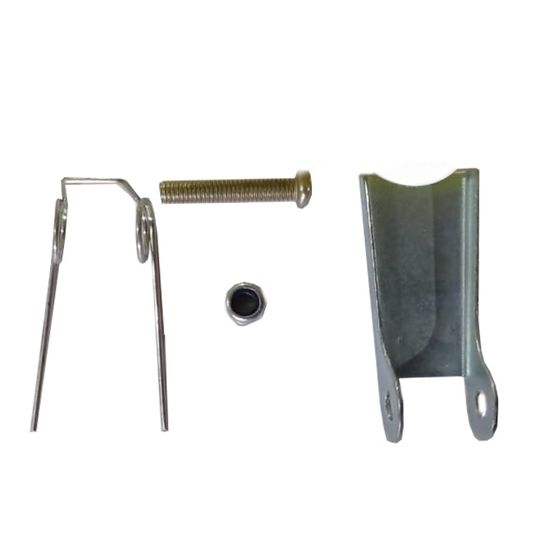

Ремкомплект состоит из защёлки, пружины и крепежа: болта с гайкой либо оси со шплинтом. Его устанавливают взамен повреждённого без разборки всего приспособления.

Подбор по типу крюка

Обозначение 320А относится только к изделиям этого типа. Кованые однорогие крюки общего назначения нумеруются по собственной системе, и предохранительный замок к ним подбирают по номеру крюка; грузоподъёмность в тоннах здесь не используется. Замку номер семь соответствует крюк седьмого номера.

Варианты подбора:

• Куплен вместе со стропом у одного поставщика: заказывают замок того же типа и тоннажа.
• Достался с техникой, маркировка неизвестна: снимают размеры (ширину раскрытия, диаметр отверстия под ось, расстояние от оси до кромки).
• Изделие кованое, по старым чертежам: замок 320А к нему не подходит, номер сверяют по маркировке.
• Изделие литейное, с широким зевом: часто работает без замка, поскольку применяется у горячего металла.

Замки с пружиной и без пружины

Замки выпускают двух типов. Первый закрывается пружиной: после отпускания пластина возвращается к рогу сама. Второй замыкается под действием собственной массы, без пружины. Пружинный удерживает проём закрытым в любом положении, включая перевёрнутое, поэтому при частой перецепке выбирают его.

Сталь класса прочности 8 — тот же класс, что у цепи и арматуры высокопрочного стропа. Ряд грузоподъёмности идёт от 0,75 до 22,0 т.

Признаки неисправности при осмотре перед сменой

Пластина должна доходить до рога без зазора и возвращаться одним движением. Заедание, люфт на оси, щель между кромкой и рогом, следы правки молотком — основание заменить деталь, не дожидаясь поломки.

Что уточнить при заказе

Для подбора нужны тип и грузоподъёмность крюка, а при стёртой маркировке — ширина раскрытия и диаметр отверстия под ось.
