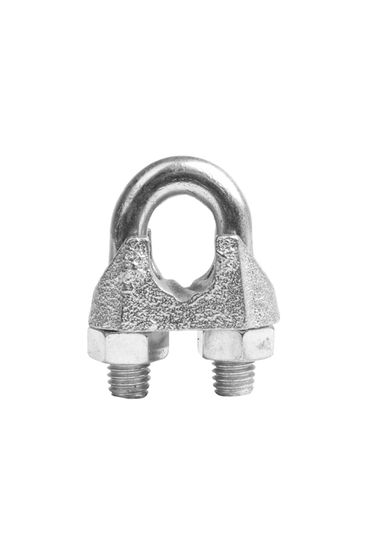

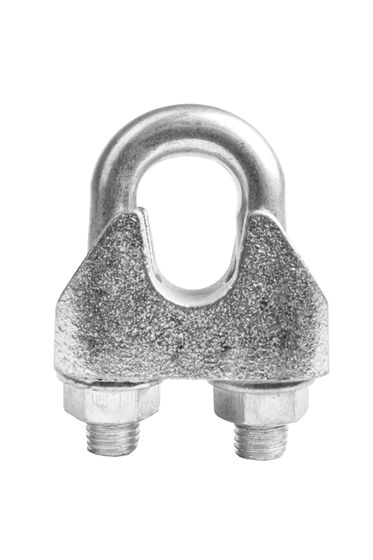

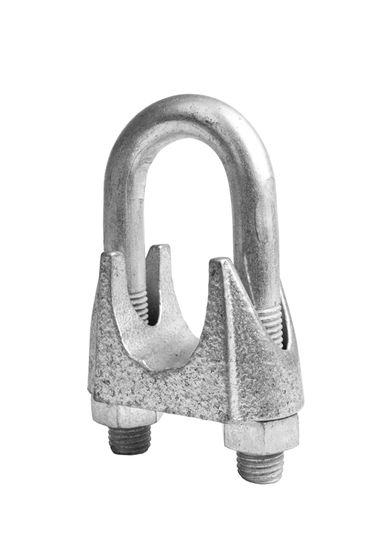

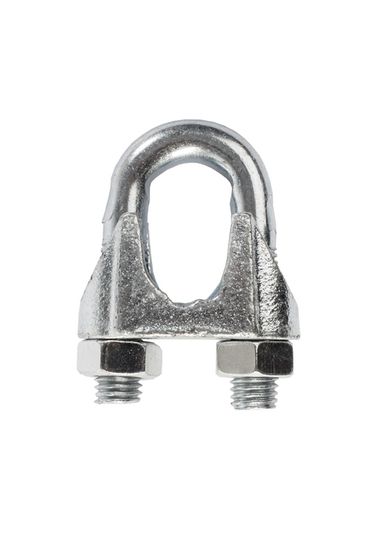

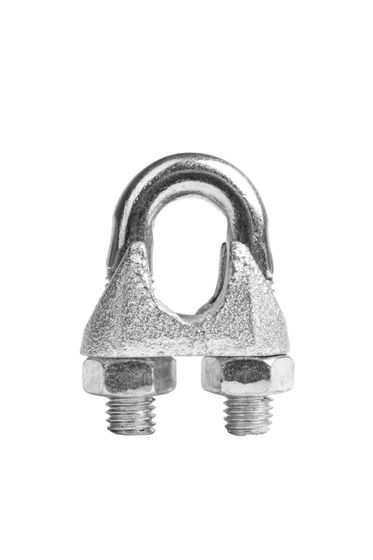

Зажимы канатные DIN 741 (легкая серия)

Соединитель для тросов стальных DIN 741 рассчитан на удержание натяжения: растяжки мачт и опор, ограждения, крепление конструкций на платформе, образование петель на концах троса под неподвижный анкер. Подъём грузов этим изделием не допускается: висящий груз, раскачивание на кране и строповка исключены при любой силе затяжки.

Ограничения по нагрузке

Одноупорная схема прижимает канат к плоской перемычке. Под нагрузкой прядь в точке прижима сминается, и сечение в этом месте работает не целиком. Для неподвижной оттяжки такое допустимо, для качающегося груза нет.

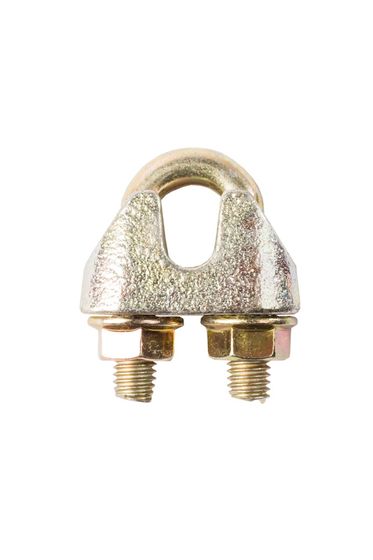

Дуговые зажимы тяжёлой серии удерживают канат иначе: он ложится в литое седло по своей форме. Внешне изделия похожи, область применения разная.

Размерный ряд и подбор по диаметру троса

Ряд идёт от 3 до 40 мм с мелким шагом в нижней части: 3, 5, 8, 10, 11, 12, 13, 14, 16, 19, 22, 26, 30, 32, 34 и 40 мм. Размер зажима равен диаметру применяемого троса: зажим DIN 741 на 12 мм рассчитан только на трос 12 мм.

Больший размер не обеспечит прижим: скоба упрётся в перемычку раньше, чем сожмёт прядь. Меньший не наденется на канат. Минимальное количество соединителей на одну петлю растёт с толщиной троса; одним изделием петля на конце не удерживается ни при каком диаметре.

Положение скобы и перемычки на ветвях троса

Скобу ставят на свободный конец, перемычку на рабочую ветвь. Типичная ошибка на смонтированной оттяжке: U-образная скоба стоит на нагруженной ветви. Тогда сминается рабочая ветвь вместо хвоста, и соединение тросов теряет расчётную прочность в самом ответственном месте.

После первого нагружения гайки дотягивают: свивка обжимается, посадка выбирается, и затянутое накануне соединение получает зазор.

Материал и фасовка

Сталь с цинковым покрытием, TOR Industries. Отпуск поштучно и коробками: мелкие размеры чаще заказывают упаковками, крупные поштучно.

Что уточнить при заказе

Диаметр троса, число петель и назначение петель: неподвижная оттяжка или груз, который будет качаться.
